Lagler ELF Bedienung-Wartung
Vorschau ausblenden
Andere Handbücher für ELF:
- Betriebsanleitung für wartung und sicherheit (52 Seiten)
Verwandte Anleitungen für Lagler ELF
Inhaltszusammenfassung für Lagler ELF

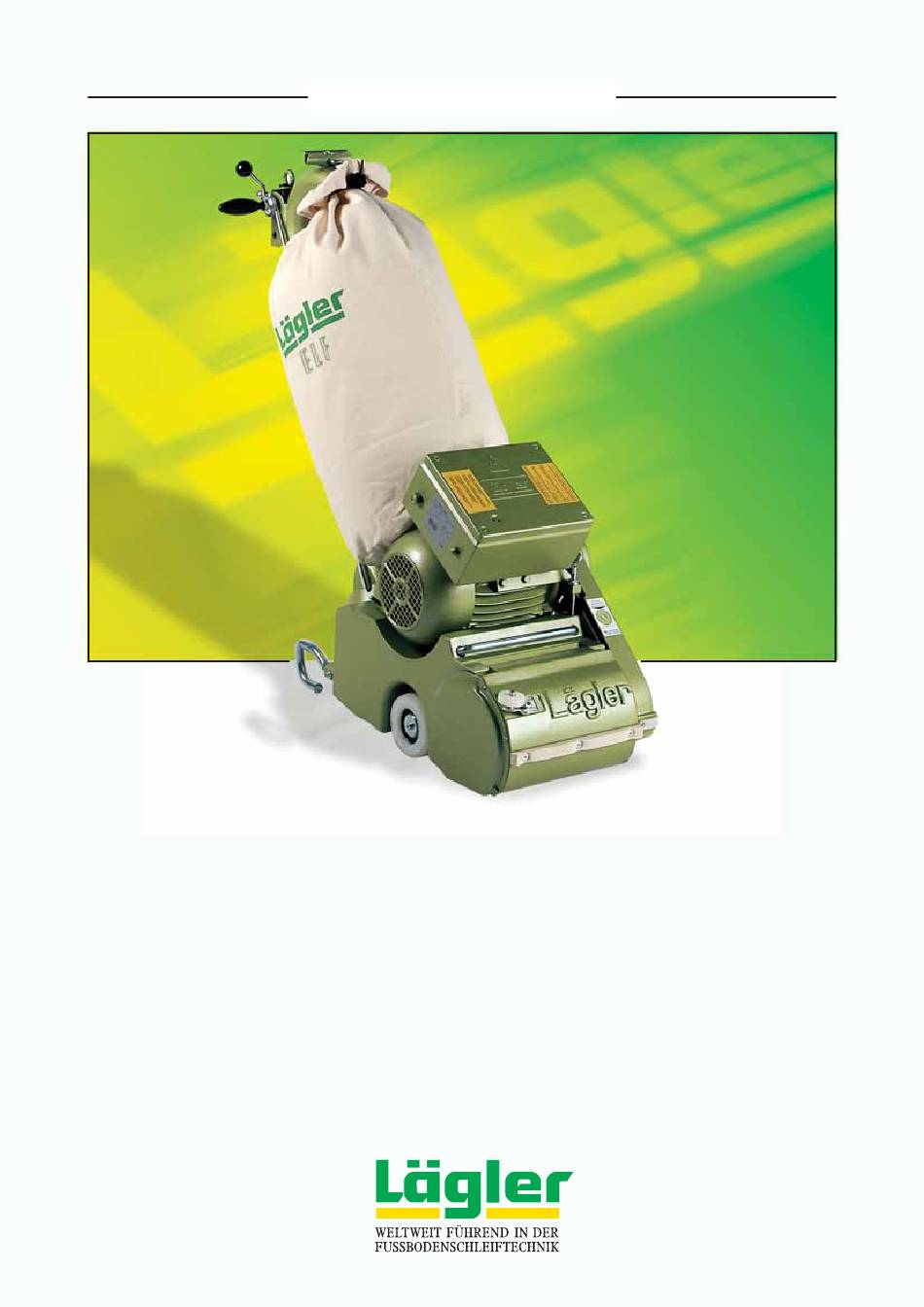

- Seite 1 WALZENSCHLEIFMASCHINE ELF Bedienung, Wartung, Sicherheit Bedienungsanleitung für die Walzenschleifmaschine...
- Seite 2 ELF - BAUGRUPPEN Kabelstütze mit Zugentlastungsring Ablasshebel Führungsgriff Führungsrohr Staubsack Ein/Ausschalter Schaltkasten Antriebsmotor Riemenschutz Sturzbügel Tragegriff Maschinengehäuse Seitliches Laufrad Stoßfilz Wandschutzrolle Walzendeckel Abdeckblech Abb. 1 Baugruppen der Walzenschleifmaschine ELF...
- Seite 3 Ha = Hauptwicklung schalter Hi = Hilfswicklung Betrieb Motor 2,2 kW 230 V / 50 Hertz ELF: Einphasen-Wechselstrom-Motor 2,2 kW / 230 V / 50 Hz EUGEN LÄGLER GMBH Telefon: +49 - 7135 - 98 90 - 0 E-Mail: info@laegler.com...
- Seite 4 Betrieb Motor 2,2 kW 220 + 230 V / 60 Hertz 2,2 kW / 220 V / 60 Hz ELF: Einphasen-Wechselstrom-Motor 2,2 kW / 230 V / 60 Hz EUGEN LÄGLER GMBH Telefon: +49 - 7135 - 98 90 - 0 E-Mail: info@laegler.com...
- Seite 5 S0 = Notausschalter Betrieb Motor 2,9 kW 220 V / 60 Hertz USA-Ausführung 2,9 kW / 220 V / 60 Hz ELF: Einphasen-Wechselstrom-Motor USA-Ausführung EUGEN LÄGLER GMBH Telefon: +49 - 7135 - 98 90 - 0 E-Mail: info@laegler.com Industriegebiet Kappelrain...
- Seite 6 ERSATZTEILE...
- Seite 7 200.01.03.100 Abdeckblech ELF 200/250 300.01.03.100 Abdeckblech ELF 300 6797.1005.000 Zahnscheibe 0084.1005.012 Zylinderschraube 0912.1008.016 Innensechskantschraube 150.60.00.100 Wandschutzrolle mit Halter 300.60.00.100 Wandschutzrolle mit Halter ELF 300 150.60.01.100 Halter Wandschutzrolle 300.60.01.100 Halter ELF 300 0934.1006.000 Sechskantmutter 0125.1006.000 Scheibe 100.60.02.200 Wandschutzrolle 0912.1006.025 Innensechskantschraube 000.43.10.252 Gleitlager 7984.1008.016...
- Seite 8 ERSATZTEILE...
- Seite 9 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung 100.00.80.105 Staubsack HUMMEL 000.17.21.081 Schnellbefestiger mit Kappe 0125.1008.000 Scheibe 000.20.56.351 Kugelknopf 100.20.18.200 Hebel 0471.0015.000 Sicherungsring 0580.1008.000 Gewindeöse 0980.1008.000 Ganzstahlmutter 000.01.40.011 Zugentlastungsring 100.20.26.100 Kabelstütze mit Zugentlastungsring, komplett 100.20.01.200 Führungsrohr 102.20.01.200 Führungsrohr USA 100.20.00.200 Führungsrohr, komplett 102.20.00.200 Führungsrohr USA, komplett 100.21.00.200 Führungsrohr lang, komplett 100.20.24.100...
- Seite 10 ERSATZTEILE...
- Seite 11 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung 0963.1006.070 Senkschraube 100.08.01.100 Dichtring 100.08.00.100 Ventilatorgehäuse 100.10.00.200 Ventilatoreinsatz, komplett 100.14.00.100 Saugkanal 0933.0008.022 Sechskantschraube 6797.1008.000 Zahnscheibe 0912.1008.018 Innensechskantschraube 000.20.46.062 Flügelschraube 0125.1006.000 Scheibe 100.04.09.100 Gestängeunterteil, komplett 000.17.20.081 Schnellbefestiger 100.04.01.200 Gelenkbolzen mit 2 Schnellbefestigern 100.04.25.100 Zugfeder mit Federspannschraube, komplett 100.04.06.200 Rastenblech 7500.1005.012...
- Seite 12 ERSATZTEILE...
- Seite 13 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung 100.02.05.100 Sechskantmutter rechts 100.36.00.100 Keilriemenscheibe 0472.0047.000 Sicherungsring 6005.0025.205 Rillenkugellager 6885.0606.018 Passfeder 100.02.01.100 Schleifwelle 6885.0606.040 Passfeder 100.02.04.105 Distanzring 100.02.03.105 Gleitring 000.11.35.102 Wellendichtung 200.40.00.100 Schleifwalze neu 200 mm 200.40.00.109 Schleifwalze im Tausch 200 mm 250.40.00.100 Schleifwalze neu 250 mm 250.40.00.109 Schleifwalze im Tausch 250 mm 300.40.00.100...
- Seite 14 ERSATZTEILE...
- Seite 15 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung 100.65.00.100 Motor neu, 230 V / 50 Hz / 2,2 KW 101.65.00.100 Motor neu, 230 V / 60 Hz / 2,2 KW 102.65.00.100 Motor neu, 220 V / 60 Hz / 4 HP, USA 105.65.00.100 Motor neu, 400 V / 50 Hz Drehstrom 000.71.26.087 Keilriemen 17 x 875 000.71.26.090...
- Seite 16 ERSATZTEILE...
- Seite 17 Kapselgehörschützer MUSIMUFF mit Musik 000.01.10.021 Kapselgehörschützer POCKET mit Tasche 000.01.65.010 DI-Sicherheitsstecker 701.10.00.100 Polyamid Schlagklotz IFR 702.00.00.100 Parkettverlegewerkzeug ZUGEISEN 43 703.00.00.100 Parkettverlegewerkzeug ZUGEISEN 55 200.00.40.105 Papierschablone ELF 200 250.00.40.105 Papierschablone ELF 250 300.00.40.105 Papierschablone ELF 300 720.10.00.200 Zubehör TRANSCART 720.05.00.205 Rad TRANSCART...
- Seite 18 Niederspannung (73/23/EWG, zuletzt geändert durch 93/68/EWG vom 22.06.1993) Elektromagnetische Verträglichkeit (89/336/EWG, zuletzt geändert durch 93/68/EWG vom 22.06.1993) Die Bauart der Walzenschleifmaschine LÄGLER ELF, Seriennummer siehe Typenschild, ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den oben angegebenen Richtlinien. Folgende harmonisierte Normen sind angewandt: DIN EN 292 Teil 1 und Teil 2, Sicherheit von Maschinen, Geräten und Anlagen...
