WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN
6
Schleift die Maschine mehr auf der Riemenschutzseite
(A in Abb. 72), muss das Rad vom Riemenschutz weg verstellt
werden (Richtung B in Abb. 72).
Schleift die Maschine mehr auf der Abdeckblechseite
(C in Abb. 72), muss das Rad zum Riemenschutz hin verstellt
werden (Richtung D in Abb. 72).
Verstellen Sie nun den Gewindestift der Einstellvorrichtung
um das gewünschte Maß in die entsprechende Richtung.
7
Lösen Sie die Klemmschraube an der Radklemmung des
einstellbaren Rads (Abb. 73) und legen Sie die Einstellvor-
richtung nochmals an das Maschinengehäuse an.
8
Stellen Sie das Rad mittels der Einstellvorrichtung auf die
gewünschte Position ein, so dass die Lauffläche des Rads
bei Drehung den Gewindestift gerade noch berührt. Ziehen
Sie die Klemmschraube an der Radklemmung wieder fest an.
9
Prüfen Sie mit einer Schleifprobe, ob die Maschine nun
korrekt eingestellt ist. Sollte dies nicht der Fall sein, muss
der Einstellvorgang wiederholt werden.
7.4 ÜBERPRÜFUNG DER STAUBABSAUGUNG
Um für Ihre und die Sicherheit anderer eine optimale Staubabsau-
gung zu gewährleisten, müssen folgende Punkte beachtet werden:
•
Verwenden Sie stets Original-LÄGLER
Nr. in Abschnitt 11, Ersatzteile ELF)!
•
Verwenden Sie keine beschädigte, gewaschene, geflickte
oder in sonstiger Weise reparierte Staubsäcke!
•
Kontrollieren Sie das Absaugsystem auf Verstopfungen oder
Ablagerungen!
ELF 01.01.2019
Deutsch
7
®
-Staubsäcke (Artikel-

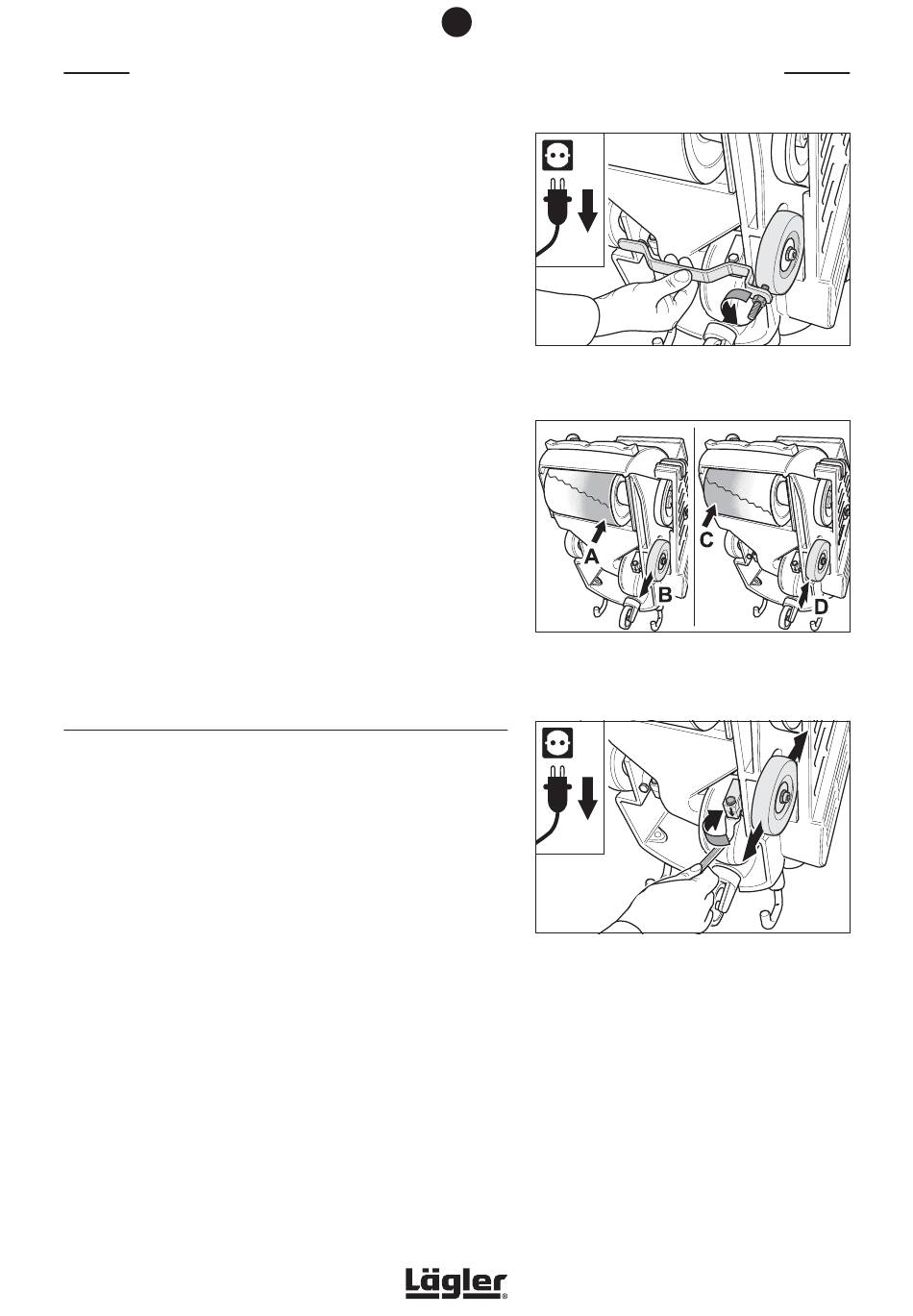

Abb. 71
Abnehmen der aktuellen Einstellung des rechten
Rads (von unten betrachtet) mit Hilfe der Einstell-
vorrichtung.
Abb. 72
Schleift die Maschine mehr auf Seite A, muss
das Rad in Richtung B verstellt werden.
Schleift die Maschine mehr auf Seite C, muss das
Rad in Richtung D verstellt werden.
Abb. 73
Die Schraube an der rechten Radklemmung (von
unten betrachtet) lösen.
