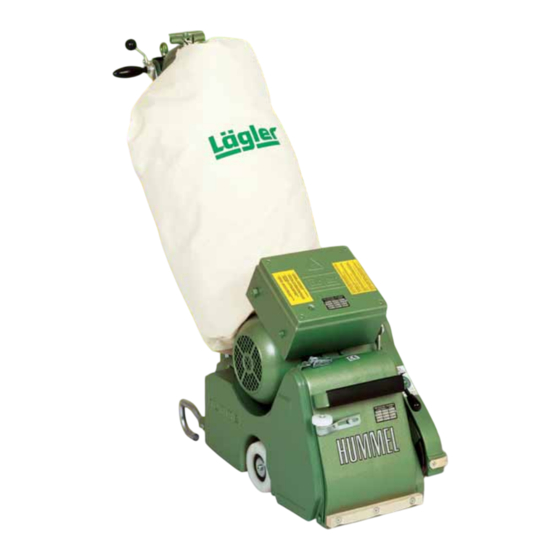

BANDSCHLEIFMASCHINE HUMMEL
A
CH
D
Bedienung,
Wartung, Sicherheit
Bedienungsanleitung für die Bandschleifmaschine
HUMMEL

Werbung

loading

Verwandte Anleitungen für Lagler HUMMEL

Inhaltszusammenfassung für Lagler HUMMEL

  • Seite 1 BANDSCHLEIFMASCHINE HUMMEL Bedienung, Wartung, Sicherheit Bedienungsanleitung für die Bandschleifmaschine HUMMEL...

  • Seite 2: Einphasen-Wechselstrom-Motor

    S0 = Notausschalter Betrieb Motor 2,9 kW 220 V / 60 Hertz USA-Ausführung 2,9 kW / 220 V / 60 Hz HUMMEL + ELF: Einphasen-Wechselstrom-Motor USA-Ausführung EUGEN LÄGLER GMBH Telefon: +49 - 7135 - 98 90 - 0 E-Mail: info@laegler.com...
  • Seite 3 ERSATZTEILE...
  • Seite 4 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 0125.1008.000 Scheibe 0980.1008.000 Mutter, selbstsichernd 0912.1008.025 Innensechskantschraube 100.50.00.100 Riemenschutz, komplett 6797.1008.000 Zahnscheibe 0933.1008.016 Sechskantschraube 000.01.40.001 O-Ring 100.50.04.105 Schraubstück 7500.1005.012 Linsenschraube 100.01.05.105 Deckelverschluss 100.58.00.200 Riemenspanner, komplett 100.01.00.100 Gehäuse 000.20.45.083 Flügelmutter 0931.1008.075 Sechskantschraube 100.33.01.100 Haltebügel 0933.1008.022 Sechskantschraube 100.33.02.100 Handlauf 7337.1005.033 Blindniet...
  • Seite 5 ERSATZTEILE...
  • Seite 6 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 100.00.80.105 Staubsack 000.17.21.081 Schnellbefestiger mit Kappe 0125.1008.000 Scheibe 000.20.56.351 Kugelknopf 100.20.18.200 Hebel 0471.0015.000 Sicherungsring 0580.1008.000 Gewindeöse 0980.1008.000 Mutter, selbstsichernd 000.01.40.011 Zugentlastungsring 100.20.26.100 Kabelstütze mit Zugentlastungsring, komplett 100.20.01.200 Führungsrohr 102.20.01.200 Führungsrohr USA 100.20.00.200 Führungsrohr, komplett 102.20.00.200 Führungsrohr USA, komplett 100.21.00.200 Führungsrohr lang, komplett 100.20.24.100...
  • Seite 7 ERSATZTEILE...
  • Seite 8 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 0965.1006.070 Senkschraube 100.08.01.200 Dichtring 100.08.00.100 Ventilatorgehäuse 100.10.00.200 Ventilatoreinsatz, komplett 100.14.00.100 Saugkanal 0933.1008.022 Sechskantschraube 6797.1008.000 Zahnscheibe 0912.1008.018 Innensechskantschraube 000.20.46.062 Flügelschraube 0125.1006.000 Scheibe 100.04.09.100 Gestängeunterteil, komplett 000.17.20.081 Schnellbefestiger 100.04.01.200 Gelenkbolzen mit 2 Schnellbefestigern 100.04.25.100 Zugfeder mit Federspannschraube, komplett 100.04.06.200 Rastenblech 7500.1005.012...
  • Seite 9 ERSATZTEILE Bis Mai 2000 Ab Mai 2000 Bitte geben Sie bei jeder Bestellung die Maschinennummer an.
  • Seite 10 6005.0025.205 Rillenkugellager 6885.0606.018 Passfeder 100.02.01.100 Schleifwelle 6885.0606.040 Passfeder 100.02.04.105 Distanzring 100.02.03.105 Gleitring 000.11.35.102 Wellendichtung 120.40.00.100 HUMMEL-Schleifwalze 120.41.00.100 HUMMEL-Schleifwalze, harter Gummibelag 100.02.06.100 Sechskantmutter, Linksgewinde 100.45.45.100 Druckfeder mit Federteller 0472.0052.000 Sicherungsring 6205.0025.205 Rillenkugellager 6885.0606.010 Passfeder 100.02.01.200 Schleifwelle 6885.0606.025 Passfeder 100.02.03.200 Distanzscheibe 000.11.40.102...
  • Seite 11 ERSATZTEILE...
  • Seite 12 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 100.65.00.100 Motor neu, 230 V / 50 Hz / 2,2 KW 101.65.00.100 Motor neu, 230 V / 60 Hz / 2,2 KW 102.65.00.100 Motor neu, 220 V / 60 Hz / 4 HP, USA 105.65.00.100 Motor neu, 400 V / 50 Hz Drehstrom 000.71.26.087 Keilriemen 17 x 875 000.71.24.065...
  • Seite 13 ERSATZTEILE...
  • Seite 14 Werkzeugtasche, komplett 720.00.00.200 Transportwagen TRANSCART, komplett 000.01.10.011 Kapselgehörschützer MUSIMAFF mit UKW Radio 000.01.10.021 Kapselgehörschützer POCKET mit Tasche 000.01.65.010 DI-Sicherheitsstecker 100.00.55.100 Tragbügel HUMMEL 701.10.00.100 Polyamid Schlagklotz IFR 702.00.00.100 Parkettverlegewerkzeug ZUGEISEN 43 703.00.00.100 Parkettverlegewerkzeug ZUGEISEN 55 720.10.00.200 Zubehör TRANSCART 720.05.00.205 Rad TRANSCART 000.10.42.240...

  • Seite 15: Konformitätserklärung

    Niederspannung (73/23/EWG, zuletzt geändert durch 93/68/EWG vom 22.6.1993) Elektromagnetische Verträglichkeit (89/336/EWG, zuletzt geändert durch 93/68/EWG vom 22.6.1993) Die Bauart der Bandschleifmaschine LÄGLER HUMMEL, Seriennummer siehe Typenschild, ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den oben angegebenen Richtlinien. Folgende harmonisierte Normen sind angewandt: DIN EN 292 Teil 1 und Teil 2, Sicherheit von Maschinen, Geräten und Anlagen...
