WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN

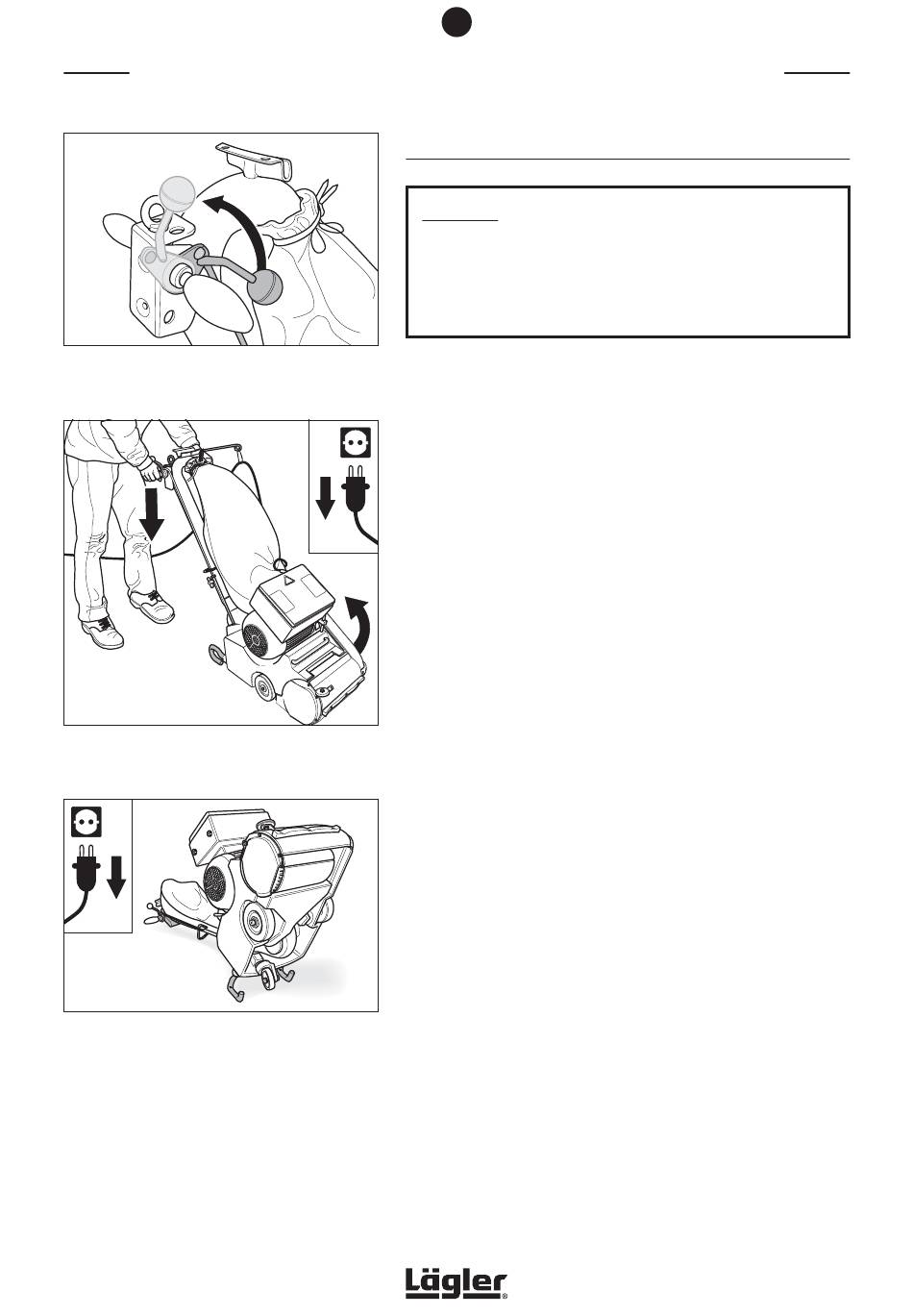

Abb. 68
Den Ablasshebel am Handgriff bis zum Anschlag
nach oben ziehen. Dadurch wird die Schleifwalze
vom Boden abgehoben.
Abb. 69
Den Netzstecker aus der Steckdose ziehen und
die Maschine über die Sturzbügel nach hinten
kippen.
Abb. 70
Die Maschine vorsichtig auf dem Boden ablegen.
Auf einen sicheren Stand der Maschine achten!
44
7
7.3 EINSTELLUNG DER MASCHINE
ACHTUNG!
Das beste Arbeitsergebnis wird erreicht, wenn die Schleif-
walze mittig schleift! Nur mit dieser Einstellung können
seitliche Einschliffe und daraus resultierende Schleifspuren
vermieden werden!
Von Zeit zu Zeit bzw. durch unsachgemäßen Transport kann sich
die Maschineneinstellung verändern. Eine Veränderung zeigt sich
durch einseitiges Schleifen der Schleifwalze, was zu Schleifspuren
und Reklamationen Ihrer Kunden führen kann. Eine Korrektur der
Maschineneinstellung wird folgendermaßen durchgeführt:
1
Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 68). Dadurch wird die Schleifwalze vom
Boden abgehoben.
2
Schalten Sie die Maschine aus und ziehen Sie den Netz-
stecker aus der Steckdose!
3
Kippen Sie die Maschine über die Sturzbügel nach hinten
(Abb. 69), so dass die Radlagerung zu sehen ist und legen Sie
die Maschine vorsichtig auf dem Boden ab (Abb. 70). Achten
Sie auf einen sicheren Stand der Maschine!
4
Das Rad auf der Riemenschutzseite kann durch lösen der
Spannschraube eingestellt werden. Das andere Rad ist mit
einer Schraube fest fixiert.
5
Zum Einstellen nehmen Sie zunächst mit der Einstellvorrich-
tung (siehe Werkzeugtasche) die Ist-Position des einstell-
baren Rads ab. Legen Sie die Einstellvorrichtung so an das
Maschinengehäuse an, dass sie sowohl beidseitig an dem
Maschinengehäuse als auch an dem einstellbaren Rad anliegt.
Gegebenenfalls muss der Gewindestift der Einstellvorrichtung
verdreht werden. Lösen Sie dafür die Mutter an der Einstell-
vorrichtung (Abb. 71).
ELF 01.01.2019
Deutsch
