Montieren Sie die Walzenmutter und beachten Sie dabei
Folgendes:
- die Walzenmutter muss gegen den Uhrzeigersinn gedreht
werden (Linksgewinde)
- die Seite der Walzenmutter mit Gewindefreistich (= Seite
ohne Innengewinde) muss an der Schleifwalze anliegen.
ACHTUNG!
Wird die Walzenmutter falsch montiert, kann die Schleif-
walze nicht befestigt werden und bleibt auf der Schleifwelle
verschiebbar!
12
Der übrige Zusammenbau erfolgt in umgekehrter Reihenfolge
wie der Ausbau.
7.6 AUSTAUSCH DES HINTERRADS
Verwenden Sie ausschließlich Original-LÄGLER
(Artikel-Nr. in Abschnitt 11, Ersatzteile ELF)!
7.6.1 AUSTAUSCH DES EINZELNEN HINTERRADS
1
Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 68). Dadurch wird die Schleifwalze vom
Boden abgehoben.
2
Schalten Sie die Maschine aus und ziehen Sie den Netz-
stecker aus der Steckdose!
3
Kippen Sie die Maschine über den Haltebügel langsam nach
vorne (Abb. 78) und legen Sie die Maschine vorsichtig auf
dem Boden ab (Abb. 79). Achten Sie auf einen sicheren Stand
der Maschine!
4
Lösen Sie die Schraube in der Mitte des Hinterrads und
entfernen Sie die Schraube, die Scheiben und die Mutter
(Abb. 80). Achten Sie darauf, dass Sie die Mutter nicht
verlieren.
5
Ziehen Sie das Hinterrad vom Sporngehäuse ab.
ELF 01.01.2019
Deutsch
7

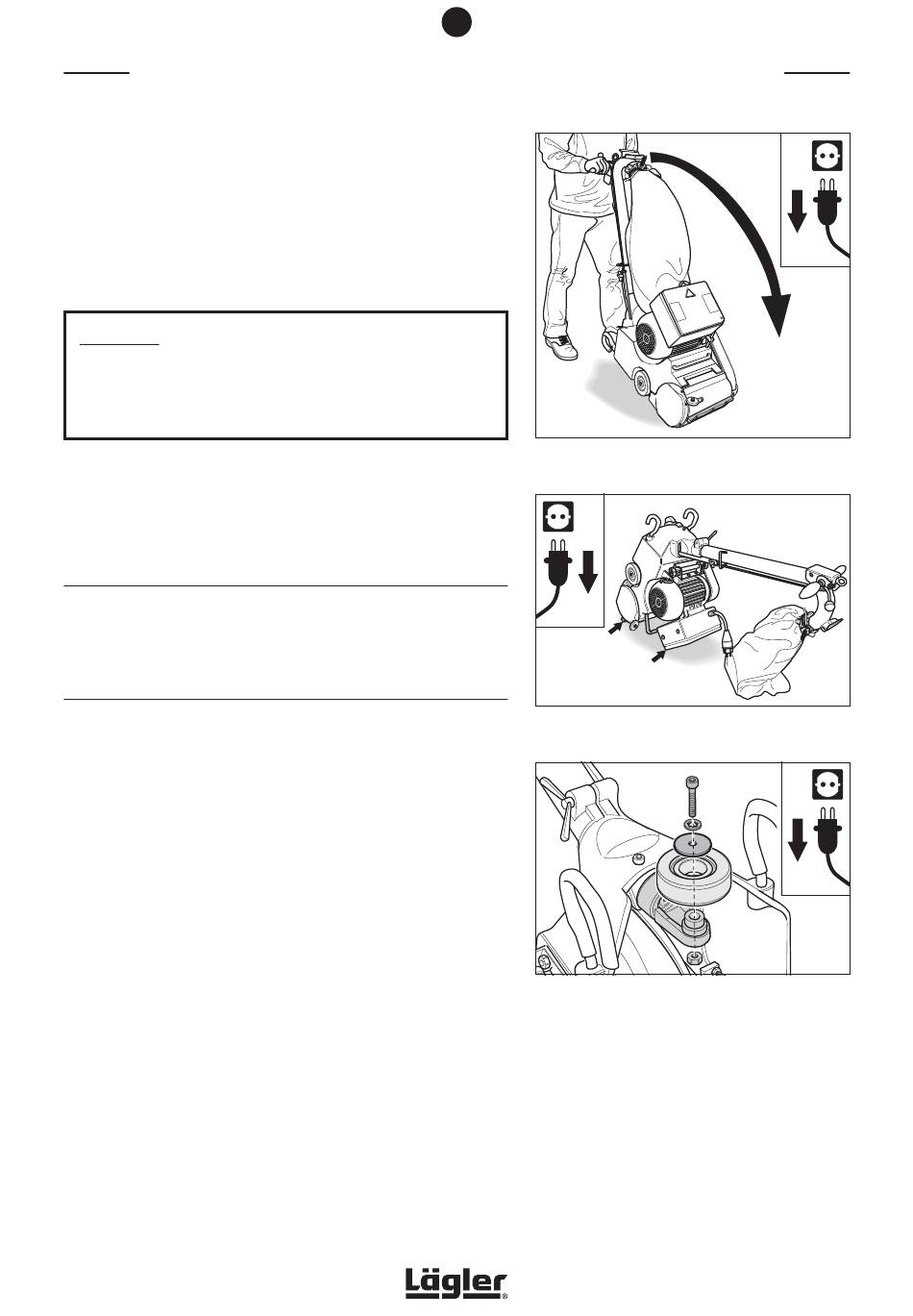

Abb. 78
®
-Hinterräder
Abb. 79
Abb. 80
Den Netzstecker aus der Steckdose ziehen und
die Maschine langsam nach vorne kippen.
Die Maschine vorsichtig auf dem Boden ablegen.
Auf einen sicheren Stand der Maschine achten!
Die Schraube mit den Scheiben und der Mutter in
der Mitte des Rads entfernen und das Hinterrad
abnehmen. Der Zusammenbau erfolgt in umge-
kehrter Reihenfolge.
