WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN

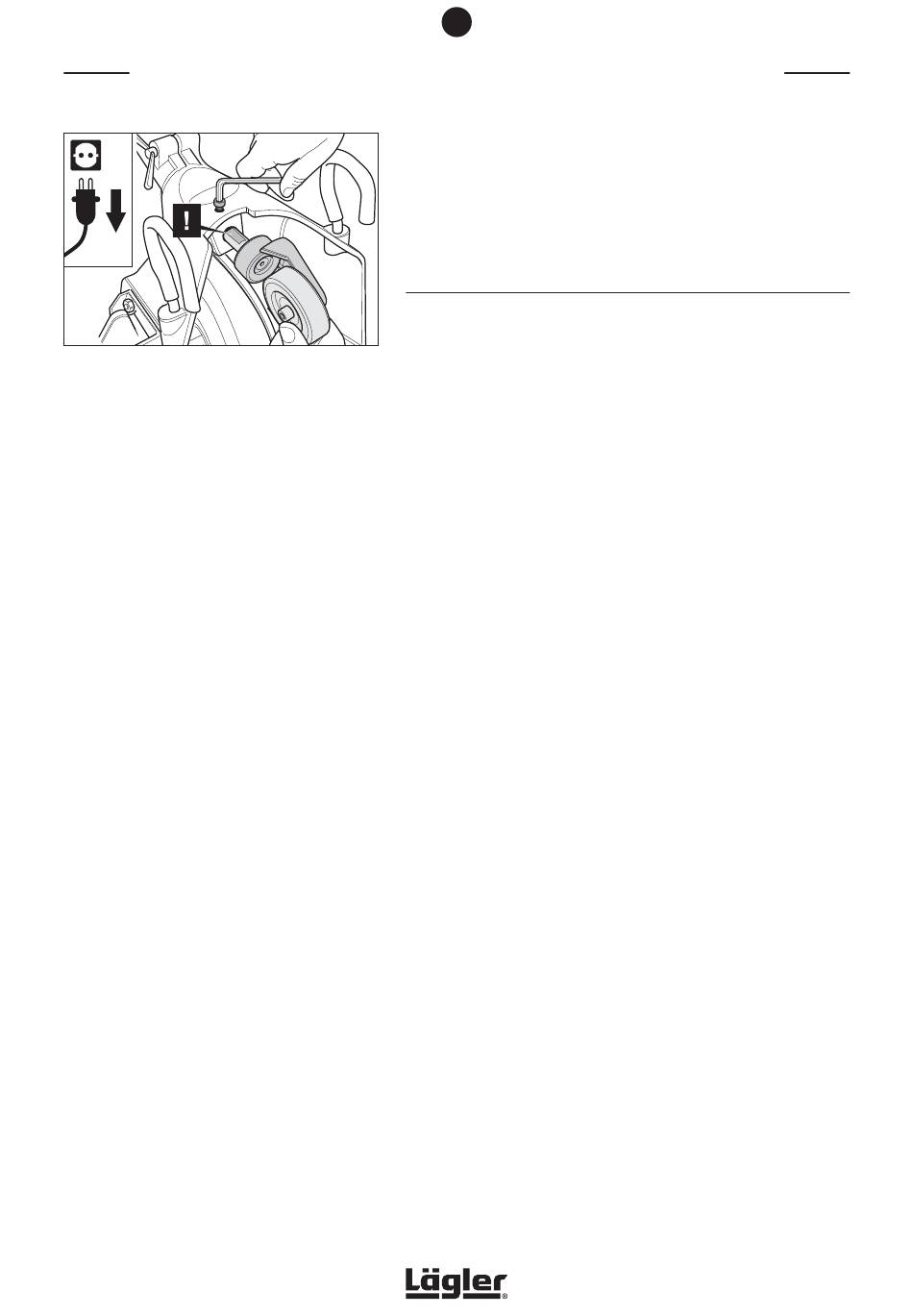

Abb. 81
Die Klemmschraube lösen und das komplette
Hinterrad aus dem Maschinengehäuse ziehen.
Beim Einbau die Spannfläche der Spornachse
zur Schraube hin ausrichten.
48
7
6
Schieben Sie das neue Hinterrad auf das Sporngehäuse.
7
Legen Sie die Mutter in die Sechskantaussparung des Sporn-
gehäuses und halten Sie die Mutter fest. Montieren Sie die
Scheiben und die Schraube.
7.6.2 AUSTAUSCH DES KOMPLETTEN HINTERRADS
1
Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 68). Dadurch wird die Schleifwalze vom
Boden abgehoben.
2
Schalten Sie die Maschine aus und ziehen Sie den Netz-
stecker aus der Steckdose!
3
Kippen Sie die Maschine über den Haltebügel langsam nach
vorne (Abb. 78) und legen Sie die Maschine vorsichtig auf
dem Boden ab (Abb. 79). Achten Sie auf einen sicheren Stand
der Maschine!
4
Lösen Sie die Klemmschraube, mit der die Spornachse des
Hinterrads im Maschinengehäuse befestigt ist (Abb. 81).
5
Ziehen Sie das komplette Hinterrad aus dem Maschinenge-
häuse heraus (Abb. 81).
6
Bauen Sie das komplette neue Hinterrad in umgekehrter
Reihenfolge ein und befestigen Sie es wieder im Maschinen-
gehäuse. Richten Sie dabei die Spannfläche der Spornachse
zur Schraube hin aus (Abb. 81).
ELF 01.01.2019
Deutsch
