- Seite 1 RAND-, ECKEN- UND TREPPENSCHLEIFMASCHINE FLIP Bedienung, Wartung, Sicherheit Bedienungsanleitung für die Rand-, Ecken- und Treppenschleifmaschine FLIP...

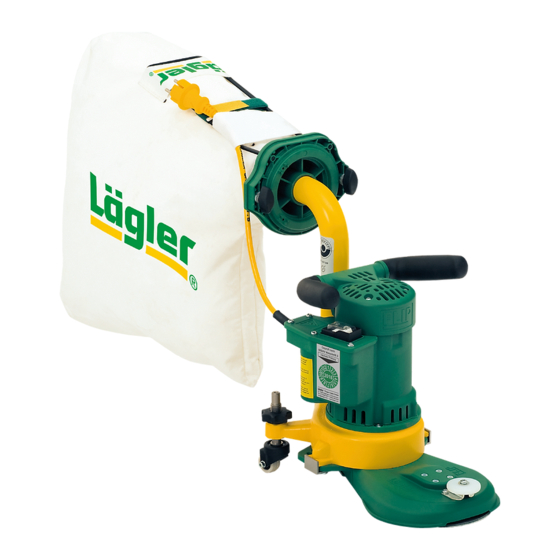

- Seite 2 FLIP - BAUGRUPPEN Staubsack Griffstück Wippenschalter Motor Lenkrolle Vorsatz Abb. 1 Baugruppen der Rand-, Ecken- und Treppenschleifmaschine FLIP...
-
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Vermeiden Sie unbeabsichtigten Anlauf ACHTUNG! Vergewissern Sie sich, dass der Ein/Aus-Schalter beim Anschluss Zu Ihrer eigenen Sicherheit benutzen Sie nur an das Stromnetz nicht betätigt ist. Zubehör und Zusatzgeräte, die in der Bedie- nungsanleitung angegeben sind oder im je- Seien Sie stets aufmerksam weiligen Katalog angeboten werden. - Seite 4 STROMLAUFPLAN Schalter Funkentstörfilter Motor 1,35 KW 230 V / 50 Hz 110-120 V / 60 Hz...
- Seite 5 ERSATZTEILE...
- Seite 6 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 320.00.80.100 Staubsack FLIP, komplett 320.00.86.105 Staubsack FLIP 320.00.82.100 Halteblech mit Bügel 000.25.11.752 Haltescheibe 320.14.00.100 Rohrstutzen, komplett 000.10.10.055 Scheibe 000.25.11.433 Verschlusszapfen 000.11.40.901 O-Ring 320.05.11.205 Sterngriff (Kontermutter) 000.20.15.005 Rastbolzen 7500.1005.012 Linsenschraube 0125.1005.000 Scheibe 320.08.10.100 Ventilatorgehäuse, komplett 320.08.03.100 Riemenspannblech 0125.1006.000...
- Seite 7 ERSATZTEILE...
- Seite 8 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 7985.1005.820 Linsenschraube 0125.1005.000 Scheibe 320.20.10.105 Griffstück 320.65.00.100 Universalmotor, 230 V / 50 + 60 Hz 322.65.00.100 Universalmotor, 110 V / 50 + 60 Hz, USA 0988.0016.005 Passscheibe 320.10.10.100 Ventilatorflügel 320.65.06.100 Motorriemenscheibe 000.65.60.256 Wippenschalter 230 V / 50 + 60 Hz 000.65.60.156 Wippenschalter 110 V / 50 + 60 Hz 7500.1005.012...
- Seite 9 ERSATZTEILE...
- Seite 10 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 320.01.00.100 Kurzer Vorsatz, komplett 7985.1005.820 Linsenschraube 9021.1005.000 Scheibe 320.60.02.100 Wandschutzrolle 000.43.15.052 Buchse 7500.1005.012 Linsenschraube 320.60.01.100 Halter für Wandschutzrolle 0934.1005.000 Sechskantmutter 0965.1005.810 Senkschraube 000.71.51.053 Keilriemen 10 x 530 320.01.03.100 Vorsatzdeckel kurz, komplett 320.01.51.105 Flauschabdichtung, grün 320.01.91.100 Stahlschleifteller, komplett 330.01.00.100 Langer Vorsatz, komplett 320.60.00.100...
- Seite 11 ERSATZTEILE...
- Seite 12 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 335.01.00.100 Eckenvorsatz FLIP, komplett 0965.1005.810 Senkschraube 000.71.24.065 Keilriemen 10 x 650 335.01.02.100 Deckel Eckenvorsatz 7500.1005.012 Linsenschraube 335.01.91.100 Stahlschleifteller für Eckenvorsatz, komplett 335.02.12.105 Kletthaftbelag selbstklebend 335.02.13.105 Kletthaftring flexibel...
- Seite 13 ERSATZTEILE...
- Seite 14 ERSATZTEILE Pos. Art.-Nr. Bezeichnung 000.01.10.011 Kapselgehörschützer MUSIMUFF mit Radio 000.01.10.021 Kapselgehörschützer POCKET mit Tasche 000.65.53.151 Verlängerungskabel 3 x 1,5 mm², 10 m lang 000.01.20.010 Atemschutzmaske P3 000.91.40.001 Universalschlüssel 701.10.00.100 Polyamid Schlagklotz IFR 702.00.00.100 Parkettverlegewerkzeug ZUGEISEN 43 703.00.00.100 Parkettverlegewerkzeug ZUGEISEN 55 320.00.70.100 Entleervorrichtung, komplett 000.10.10.055...
- Seite 15 NOTIZEN...
- Seite 16 NOTIZEN...
-
Seite 17: Konformitätserklärung
Niederspannung (73/23/EWG, zuletzt geändert durch 93/68/EWG vom 22.6.1993) Elektromagnetische Verträglichkeit (89/336/EWG, zuletzt geändert durch 93/68/EWG vom 22.6.1993) Die Bauart der Rand-, Ecken- und Treppenschleifmaschine LÄGLER FLIP, Seriennummer siehe Typenschild, ist ent- wickelt, konstruiert und gefertigt in Übereinstimmung mit den oben angegebenen Richtlinien.
