4. Funktionsprinzipien

4.2 Erfassungsbereiche

4.2.1 Einleitung

Das Sichtfeld eines jeden Sensors kann max. vier Erfassungsbereiche umfassen. Jeder dieser vier
Erfassungsbereiche verfügt über ein eigenes Erfassungssignal.
WARNUNG! Die Erfassungsbereiche entsprechend den Anforderungen der Risikobeurteilung
konfigurieren und den zweikanaligen Sicherheitsausgängen zuweisen.

4.2.2 Parameter der Erfassungsbereiche

Jeder Erfassungsbereich verfügt über die folgenden programmierbaren Parameter:

Winkelabdeckung

l
Erfassungsabstand
l
Sicherheitsmodus (Beide (standardmäßig), Immer Zugangserfassung oder Immer Wiederanlaufsperre)
l
(siehe "Sicherheitsmodi und Sicherheitsfunktionen" auf Seite 34)
Timeout Wiederanlauf
l

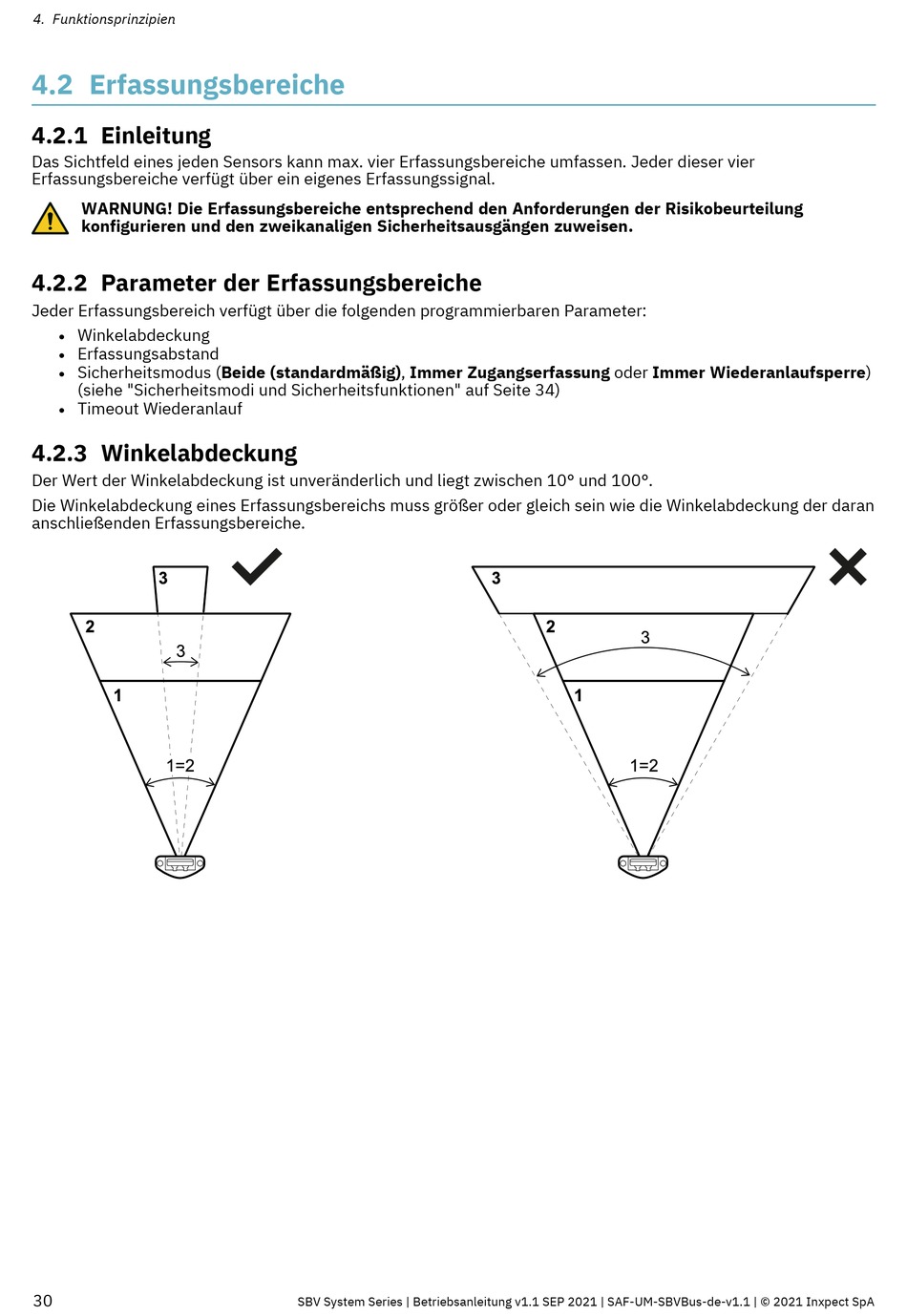

4.2.3 Winkelabdeckung
Der Wert der Winkelabdeckung ist unveränderlich und liegt zwischen 10° und 100°.
Die Winkelabdeckung eines Erfassungsbereichs muss größer oder gleich sein wie die Winkelabdeckung der daran
anschließenden Erfassungsbereiche.
30
