8.5 Digitale Eingangssignale

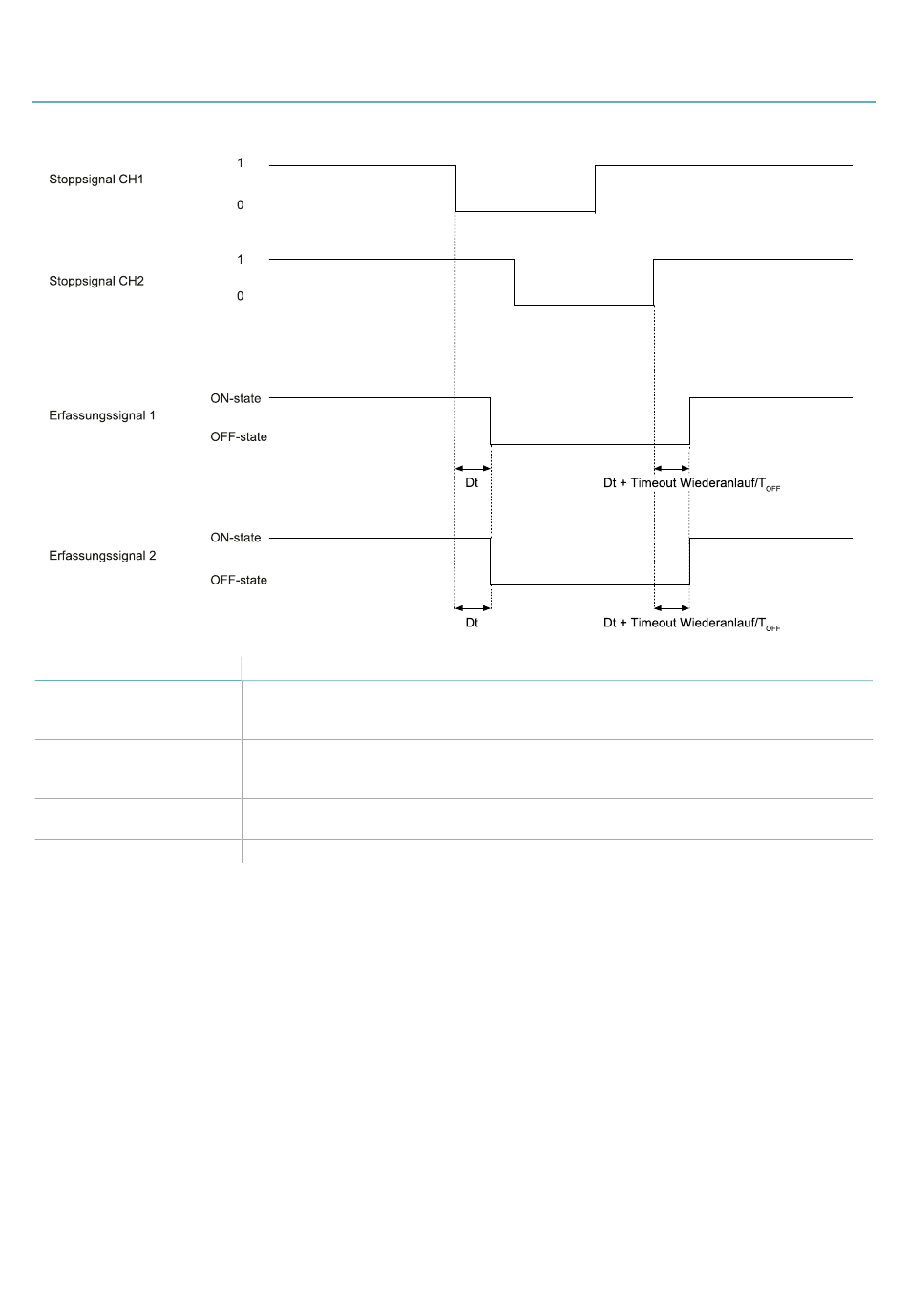

8.5.1 Stoppsignal
Teil
Erfassungssignal 1
Erfassungssignal 2
Stoppsignal CH1
Stoppsignal CH2
Diff
Dt
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Beide werden an der abfallenden Flanke von mindestens einem der beiden
Eingangskanäle des Eingangssignals deaktiviert. Bleiben im OFF-state, solange
einer der beiden Eingangskanäle auf dem logischen Pegel Low (0) bleibt.
Austauschbarer Kanal. Beide Kanäle müssen zum logischen Pegel Low (0)
übergehen, um das Erfassungssignal 1 und das Erfassungssignal 2 in den OFF-state
zu setzen.
Kleiner als 50 ms. Wenn der Wert über 50 ms liegt, wird der Diagnosealarm
aktiviert und das System deaktiviert die Sicherheitsausgänge.
Aktivierungsverzögerung. Kleiner als 5 ms.
Beschreibung
