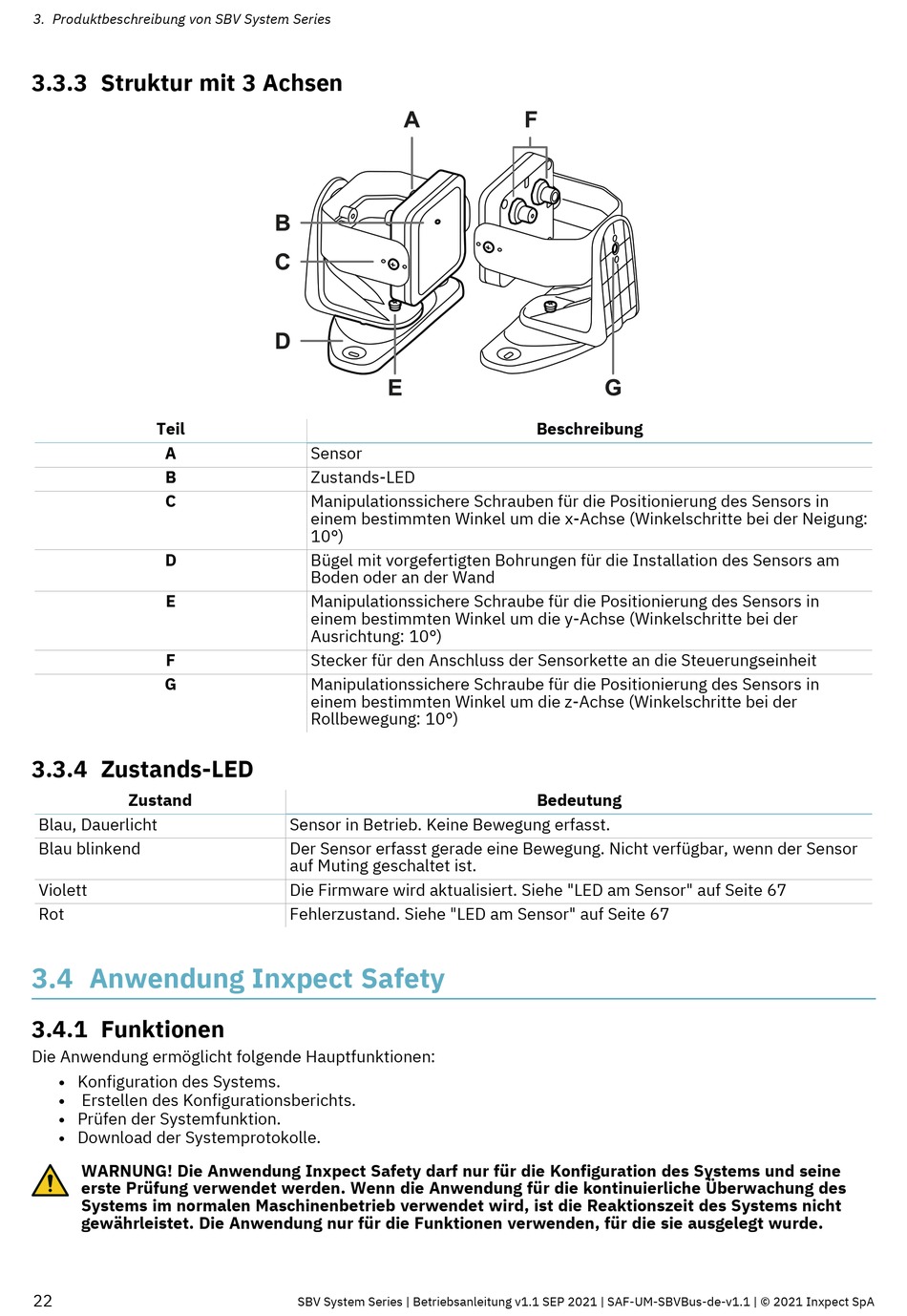

3.3.3 Struktur mit 3 Achsen

Teil
A
B
C
D
E
F
G

3.3.4 Zustands-LED

Zustand
Blau, Dauerlicht
Blau blinkend
Violett
Rot

3.4 Anwendung Inxpect Safety

3.4.1 Funktionen
Die Anwendung ermöglicht folgende Hauptfunktionen:
Konfiguration des Systems.
l
Erstellen des Konfigurationsberichts.
l
Prüfen der Systemfunktion.
l
Download der Systemprotokolle.
l
WARNUNG! Die Anwendung Inxpect Safety darf nur für die Konfiguration des Systems und seine
erste Prüfung verwendet werden. Wenn die Anwendung für die kontinuierliche Überwachung des
Systems im normalen Maschinenbetrieb verwendet wird, ist die Reaktionszeit des Systems nicht
gewährleistet. Die Anwendung nur für die Funktionen verwenden, für die sie ausgelegt wurde.
22
Sensor
Zustands-LED
Manipulationssichere Schrauben für die Positionierung des Sensors in
einem bestimmten Winkel um die x-Achse (Winkelschritte bei der Neigung:
10°)
Bügel mit vorgefertigten Bohrungen für die Installation des Sensors am
Boden oder an der Wand
Manipulationssichere Schraube für die Positionierung des Sensors in
einem bestimmten Winkel um die y-Achse (Winkelschritte bei der
Ausrichtung: 10°)
Stecker für den Anschluss der Sensorkette an die Steuerungseinheit
Manipulationssichere Schraube für die Positionierung des Sensors in
einem bestimmten Winkel um die z-Achse (Winkelschritte bei der
Rollbewegung: 10°)
Sensor in Betrieb. Keine Bewegung erfasst.
Der Sensor erfasst gerade eine Bewegung. Nicht verfügbar, wenn der Sensor
auf Muting geschaltet ist.
Die Firmware wird aktualisiert. Siehe "LED am Sensor" auf Seite 67
Fehlerzustand. Siehe "LED am Sensor" auf Seite 67
