5.  Position des Sensors
Draufsicht mit Sensorneigung 0°.

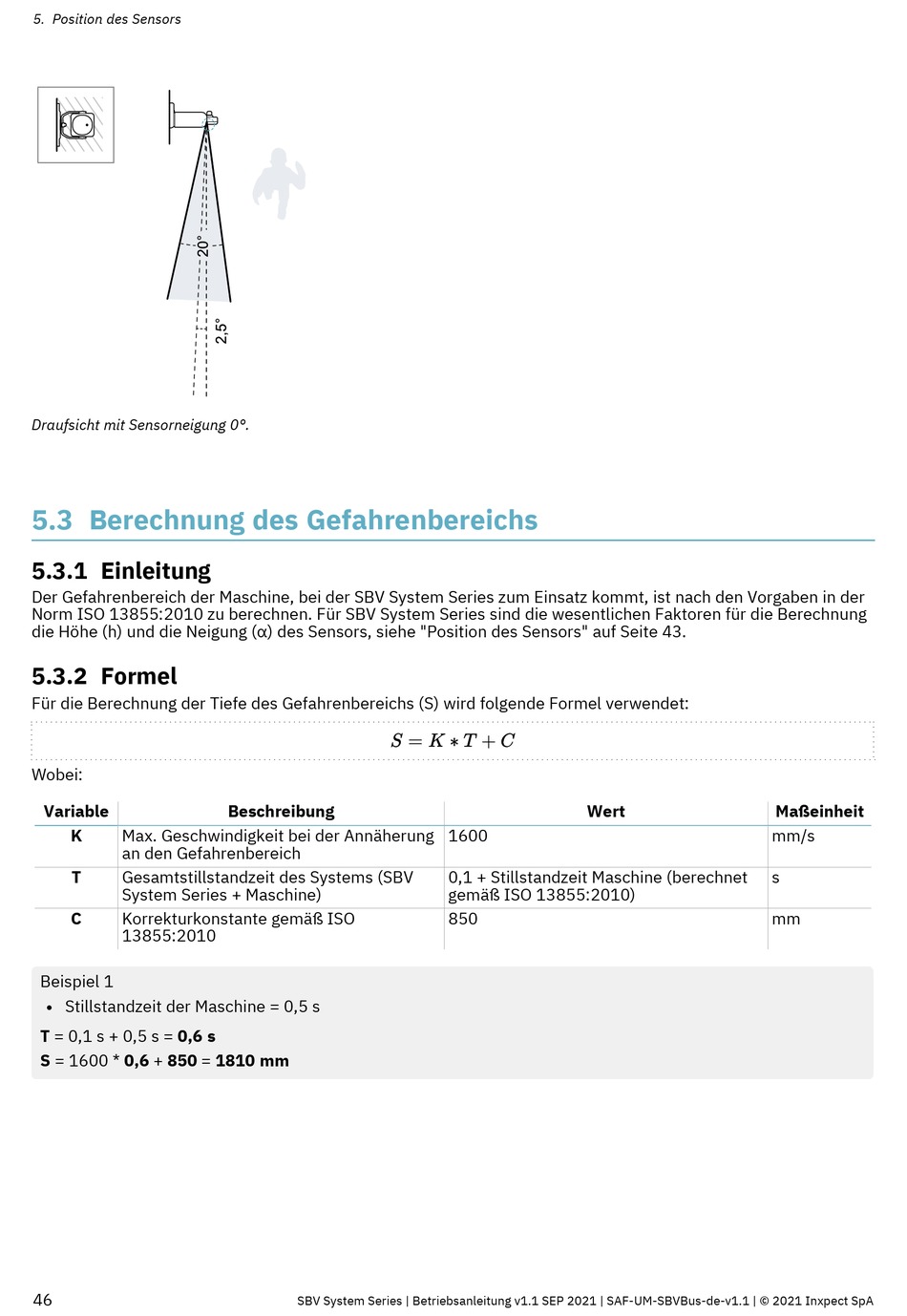

5.3 Berechnung des Gefahrenbereichs

5.3.1 Einleitung

Der Gefahrenbereich der Maschine, bei der SBV System Series zum Einsatz kommt, ist nach den Vorgaben in der
Norm ISO 13855:2010 zu berechnen. Für SBV System Series sind die wesentlichen Faktoren für die Berechnung
die Höhe (h) und die Neigung (α) des Sensors, siehe "Position des Sensors" auf Seite 43.
5.3.2 Formel
Für die Berechnung der Tiefe des Gefahrenbereichs (S) wird folgende Formel verwendet:
Wobei:
Variable
K
Max. Geschwindigkeit bei der Annäherung
an den Gefahrenbereich
T
Gesamtstillstandzeit des Systems (SBV
System Series + Maschine)
C
Korrekturkonstante gemäß ISO
13855:2010
Beispiel 1
Stillstandzeit der Maschine = 0,5 s
l
T = 0,1 s + 0,5 s = 0,6 s
S = 1600 * 0,6 + 850 = 1810 mm
46
Beschreibung
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Wert
1600
0,1 + Stillstandzeit Maschine (berechnet
gemäß ISO 13855:2010)
850
Maßeinheit
mm/s
s
mm
