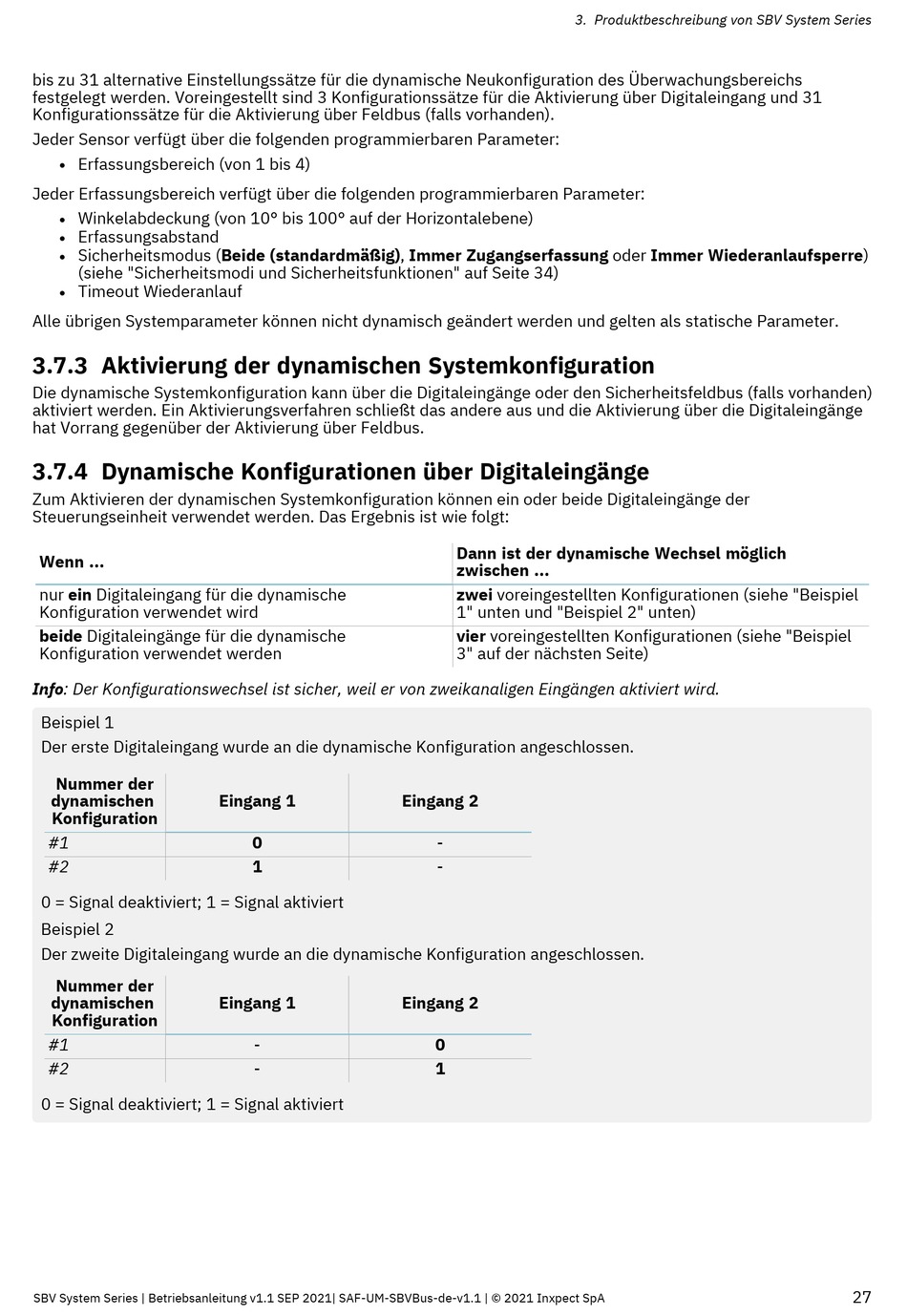

bis zu 31 alternative Einstellungssätze für die dynamische Neukonfiguration des Überwachungsbereichs
festgelegt werden. Voreingestellt sind 3 Konfigurationssätze für die Aktivierung über Digitaleingang und 31
Konfigurationssätze für die Aktivierung über Feldbus (falls vorhanden).
Jeder Sensor verfügt über die folgenden programmierbaren Parameter:
Erfassungsbereich (von 1 bis 4)
l
Jeder Erfassungsbereich verfügt über die folgenden programmierbaren Parameter:
Winkelabdeckung (von 10° bis 100° auf der Horizontalebene)
l
Erfassungsabstand
l
Sicherheitsmodus (Beide (standardmäßig), Immer Zugangserfassung oder Immer Wiederanlaufsperre)
l
(siehe "Sicherheitsmodi und Sicherheitsfunktionen" auf Seite 34)
Timeout Wiederanlauf
l
Alle übrigen Systemparameter können nicht dynamisch geändert werden und gelten als statische Parameter.
3.7.3 Aktivierung der dynamischen Systemkonfiguration
Die dynamische Systemkonfiguration kann über die Digitaleingänge oder den Sicherheitsfeldbus (falls vorhanden)
aktiviert werden. Ein Aktivierungsverfahren schließt das andere aus und die Aktivierung über die Digitaleingänge
hat Vorrang gegenüber der Aktivierung über Feldbus.
3.7.4 Dynamische Konfigurationen über Digitaleingänge
Zum Aktivieren der dynamischen Systemkonfiguration können ein oder beide Digitaleingänge der
Steuerungseinheit verwendet werden. Das Ergebnis ist wie folgt:
Wenn ...
nur ein Digitaleingang für die dynamische
Konfiguration verwendet wird
beide Digitaleingänge für die dynamische
Konfiguration verwendet werden
Info: Der Konfigurationswechsel ist sicher, weil er von zweikanaligen Eingängen aktiviert wird.
Beispiel 1
Der erste Digitaleingang wurde an die dynamische Konfiguration angeschlossen.
Nummer der
dynamischen
Konfiguration
#1
#2
0 = Signal deaktiviert; 1 = Signal aktiviert
Beispiel 2
Der zweite Digitaleingang wurde an die dynamische Konfiguration angeschlossen.
Nummer der
dynamischen
Konfiguration
#1
#2
0 = Signal deaktiviert; 1 = Signal aktiviert
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Eingang 1
0
1
Eingang 1
-
-
Dann ist der dynamische Wechsel möglich
zwischen ...
zwei voreingestellten Konfigurationen (siehe "Beispiel
1" unten und "Beispiel 2" unten)
vier voreingestellten Konfigurationen (siehe "Beispiel
3" auf der nächsten Seite)
Eingang 2
-
-
Eingang 2
0
1
