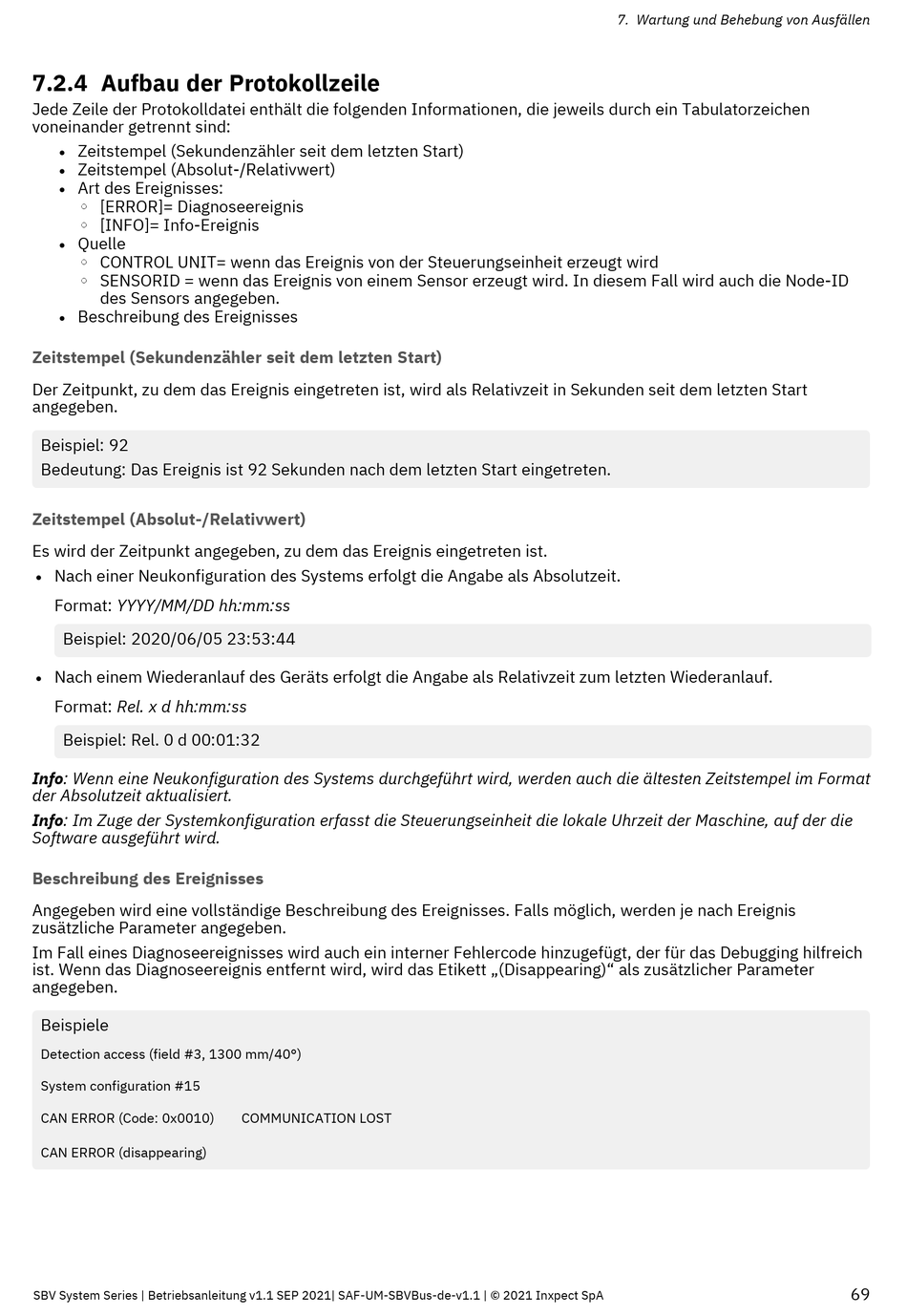

7.2.4 Aufbau der Protokollzeile

Jede Zeile der Protokolldatei enthält die folgenden Informationen, die jeweils durch ein Tabulatorzeichen
voneinander getrennt sind:
Zeitstempel (Sekundenzähler seit dem letzten Start)
l
Zeitstempel (Absolut-/Relativwert)
l
Art des Ereignisses:
l
[ERROR]= Diagnoseereignis
o
[INFO]= Info-Ereignis
o
Quelle
l
CONTROL UNIT= wenn das Ereignis von der Steuerungseinheit erzeugt wird
o
SENSORID = wenn das Ereignis von einem Sensor erzeugt wird. In diesem Fall wird auch die Node-ID
o
des Sensors angegeben.
Beschreibung des Ereignisses
l
Zeitstempel (Sekundenzähler seit dem letzten Start)
Der Zeitpunkt, zu dem das Ereignis eingetreten ist, wird als Relativzeit in Sekunden seit dem letzten Start
angegeben.
Beispiel: 92
Bedeutung: Das Ereignis ist 92 Sekunden nach dem letzten Start eingetreten.
Zeitstempel (Absolut-/Relativwert)
Es wird der Zeitpunkt angegeben, zu dem das Ereignis eingetreten ist.
Nach einer Neukonfiguration des Systems erfolgt die Angabe als Absolutzeit.
l
Format: YYYY/MM/DD hh:mm:ss
Beispiel: 2020/06/05 23:53:44
Nach einem Wiederanlauf des Geräts erfolgt die Angabe als Relativzeit zum letzten Wiederanlauf.
l
Format: Rel. x d hh:mm:ss
Beispiel: Rel. 0 d 00:01:32
Info: Wenn eine Neukonfiguration des Systems durchgeführt wird, werden auch die ältesten Zeitstempel im Format
der Absolutzeit aktualisiert.
Info: Im Zuge der Systemkonfiguration erfasst die Steuerungseinheit die lokale Uhrzeit der Maschine, auf der die
Software ausgeführt wird.
Beschreibung des Ereignisses
Angegeben wird eine vollständige Beschreibung des Ereignisses. Falls möglich, werden je nach Ereignis
zusätzliche Parameter angegeben.
Im Fall eines Diagnoseereignisses wird auch ein interner Fehlercode hinzugefügt, der für das Debugging hilfreich
ist. Wenn das Diagnoseereignis entfernt wird, wird das Etikett „(Disappearing)" als zusätzlicher Parameter
angegeben.
Beispiele
Detection access (field #3, 1300 mm/40°)
System configuration #15
CAN ERROR (Code: 0x0010)
CAN ERROR (disappearing)
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
COMMUNICATION LOST
