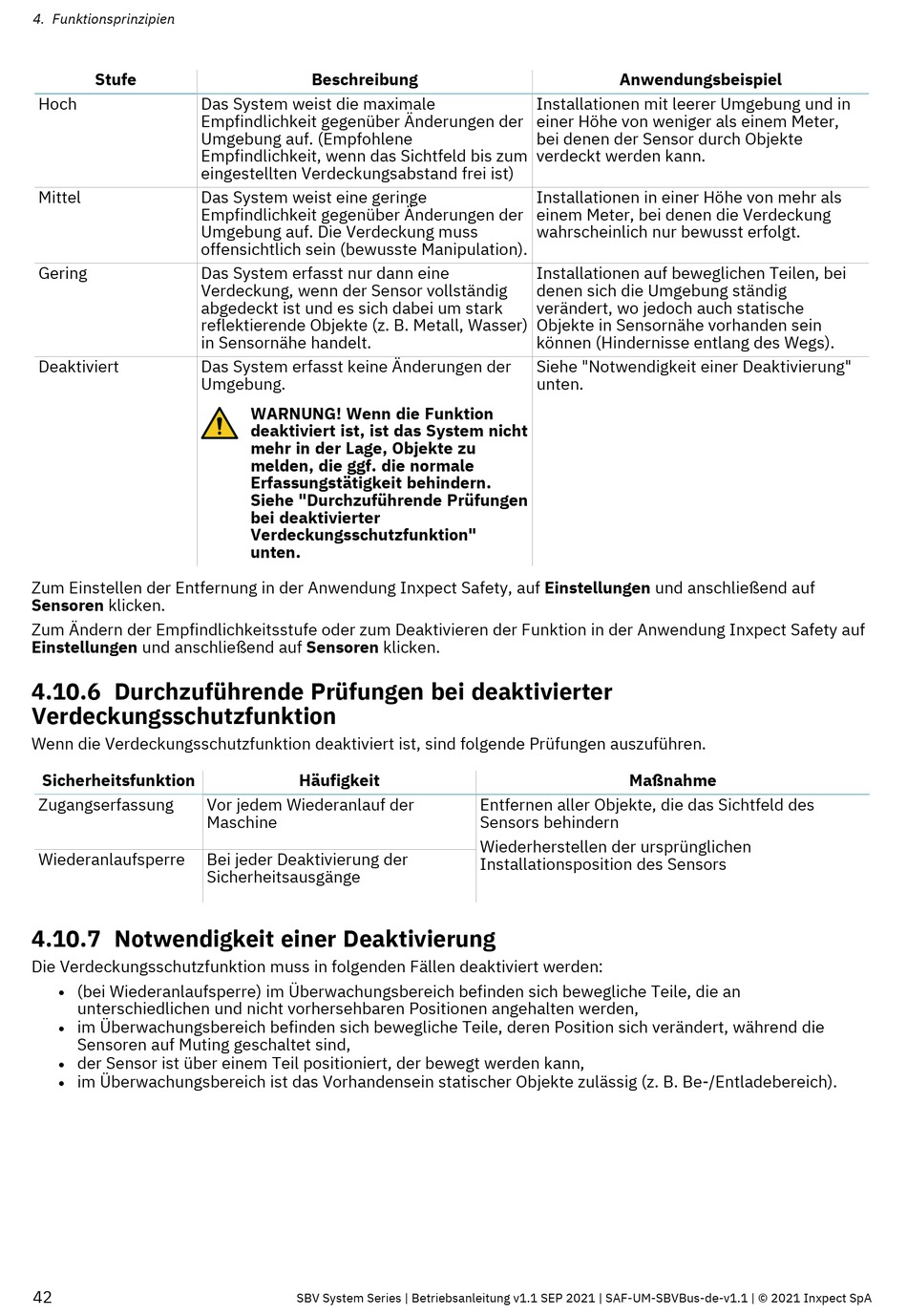

4. Funktionsprinzipien
Stufe
Hoch Das System weist die maximale
Empfindlichkeit gegenüber Änderungen der
Umgebung auf. (Empfohlene
Empfindlichkeit, wenn das Sichtfeld bis zum
eingestellten Verdeckungsabstand frei ist)
Mittel Das System weist eine geringe
Empfindlichkeit gegenüber Änderungen der
Umgebung auf. Die Verdeckung muss
offensichtlich sein (bewusste Manipulation).
Gering Das System erfasst nur dann eine
Verdeckung, wenn der Sensor vollständig
abgedeckt ist und es sich dabei um stark
reflektierende Objekte (z. B. Metall, Wasser)
in Sensornähe handelt.
Deaktiviert Das System erfasst keine Änderungen der
Umgebung.
Zum Einstellen der Entfernung in der Anwendung Inxpect Safety, auf Einstellungen und anschließend auf
Sensoren klicken.
Zum Ändern der Empfindlichkeitsstufe oder zum Deaktivieren der Funktion in der Anwendung Inxpect Safety auf
Einstellungen und anschließend auf Sensoren klicken.
4.10.6 Durchzuführende Prüfungen bei deaktivierter
Verdeckungsschutzfunktion
Wenn die Verdeckungsschutzfunktion deaktiviert ist, sind folgende Prüfungen auszuführen.
Sicherheitsfunktion
Zugangserfassung
Wiederanlaufsperre
4.10.7 Notwendigkeit einer Deaktivierung
Die Verdeckungsschutzfunktion muss in folgenden Fällen deaktiviert werden:
(bei Wiederanlaufsperre) im Überwachungsbereich befinden sich bewegliche Teile, die an
l
unterschiedlichen und nicht vorhersehbaren Positionen angehalten werden,
im Überwachungsbereich befinden sich bewegliche Teile, deren Position sich verändert, während die
l
Sensoren auf Muting geschaltet sind,
der Sensor ist über einem Teil positioniert, der bewegt werden kann,
l
im Überwachungsbereich ist das Vorhandensein statischer Objekte zulässig (z. B. Be-/Entladebereich).
l
42
Beschreibung
WARNUNG! Wenn die Funktion
deaktiviert ist, ist das System nicht
mehr in der Lage, Objekte zu
melden, die ggf. die normale
Erfassungstätigkeit behindern.
Siehe "Durchzuführende Prüfungen
bei deaktivierter
Verdeckungsschutzfunktion"
unten.
Häufigkeit
Vor jedem Wiederanlauf der
Maschine
Bei jeder Deaktivierung der
Sicherheitsausgänge
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Anwendungsbeispiel
Installationen mit leerer Umgebung und in
einer Höhe von weniger als einem Meter,
bei denen der Sensor durch Objekte
verdeckt werden kann.
Installationen in einer Höhe von mehr als
einem Meter, bei denen die Verdeckung
wahrscheinlich nur bewusst erfolgt.
Installationen auf beweglichen Teilen, bei
denen sich die Umgebung ständig
verändert, wo jedoch auch statische
Objekte in Sensornähe vorhanden sein
können (Hindernisse entlang des Wegs).
Siehe "Notwendigkeit einer Deaktivierung"
unten.
Maßnahme
Entfernen aller Objekte, die das Sichtfeld des
Sensors behindern
Wiederherstellen der ursprünglichen
Installationsposition des Sensors
