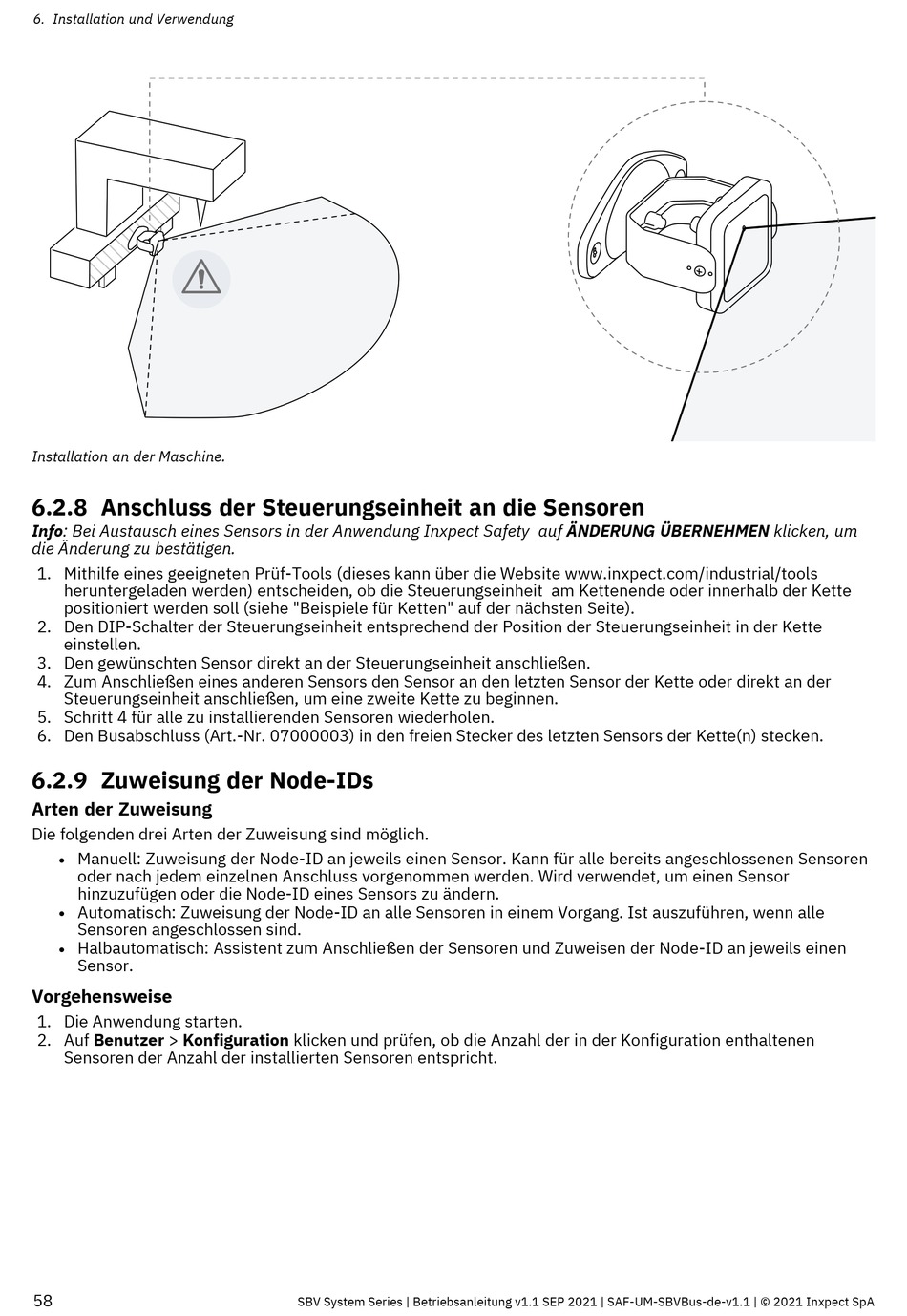

6. Installation und Verwendung
Installation an der Maschine.
6.2.8 Anschluss der Steuerungseinheit an die Sensoren
Info: Bei Austausch eines Sensors in der Anwendung Inxpect Safety auf ÄNDERUNG ÜBERNEHMEN klicken, um
die Änderung zu bestätigen.
1. Mithilfe eines geeigneten Prüf-Tools (dieses kann über die Website www.inxpect.com/industrial/tools
heruntergeladen werden) entscheiden, ob die Steuerungseinheit am Kettenende oder innerhalb der Kette
positioniert werden soll (siehe "Beispiele für Ketten" auf der nächsten Seite).
2. Den DIP-Schalter der Steuerungseinheit entsprechend der Position der Steuerungseinheit in der Kette
einstellen.
3. Den gewünschten Sensor direkt an der Steuerungseinheit anschließen.
4. Zum Anschließen eines anderen Sensors den Sensor an den letzten Sensor der Kette oder direkt an der
Steuerungseinheit anschließen, um eine zweite Kette zu beginnen.
5. Schritt 4 für alle zu installierenden Sensoren wiederholen.
6. Den Busabschluss (Art.-Nr. 07000003) in den freien Stecker des letzten Sensors der Kette(n) stecken.
6.2.9 Zuweisung der Node-IDs
Arten der Zuweisung
Die folgenden drei Arten der Zuweisung sind möglich.
Manuell: Zuweisung der Node-ID an jeweils einen Sensor. Kann für alle bereits angeschlossenen Sensoren
l
oder nach jedem einzelnen Anschluss vorgenommen werden. Wird verwendet, um einen Sensor
hinzuzufügen oder die Node-ID eines Sensors zu ändern.
Automatisch: Zuweisung der Node-ID an alle Sensoren in einem Vorgang. Ist auszuführen, wenn alle
l
Sensoren angeschlossen sind.
Halbautomatisch: Assistent zum Anschließen der Sensoren und Zuweisen der Node-ID an jeweils einen
l
Sensor.
Vorgehensweise
1. Die Anwendung starten.
2. Auf Benutzer > Konfiguration klicken und prüfen, ob die Anzahl der in der Konfiguration enthaltenen
Sensoren der Anzahl der installierten Sensoren entspricht.
58
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
