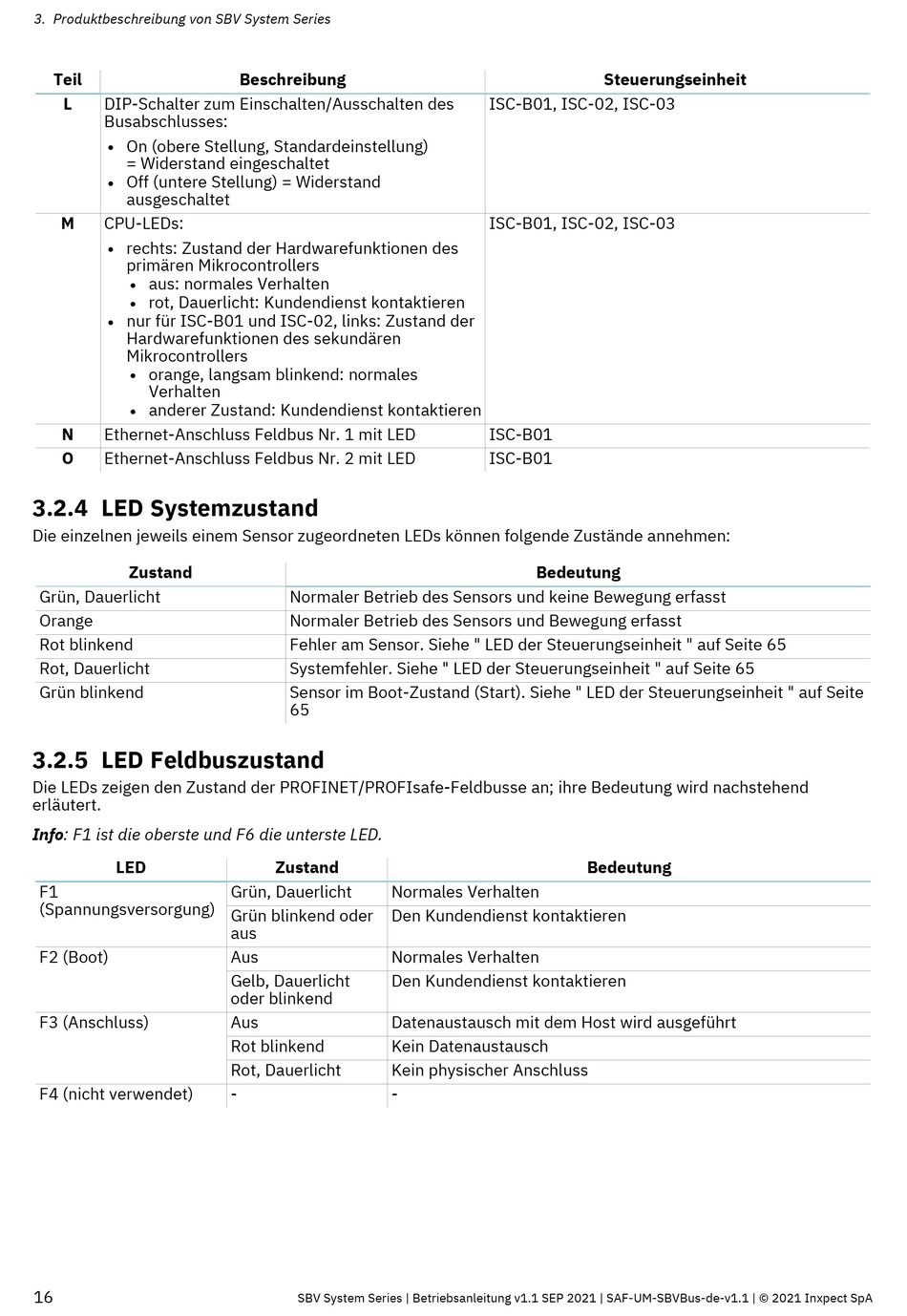

3. Produktbeschreibung von SBV System Series
Teil
L DIP-Schalter zum Einschalten/Ausschalten des
Busabschlusses:
On (obere Stellung, Standardeinstellung)
l
= Widerstand eingeschaltet
Off (untere Stellung) = Widerstand
l
ausgeschaltet
M CPU-LEDs:
rechts: Zustand der Hardwarefunktionen des
l
primären Mikrocontrollers
aus: normales Verhalten
l
rot, Dauerlicht: Kundendienst kontaktieren
l
nur für ISC-B01 und ISC-02, links: Zustand der
l
Hardwarefunktionen des sekundären
Mikrocontrollers
orange, langsam blinkend: normales
l
Verhalten
anderer Zustand: Kundendienst kontaktieren
l
N Ethernet-Anschluss Feldbus Nr. 1 mit LED
O Ethernet-Anschluss Feldbus Nr. 2 mit LED

3.2.4 LED Systemzustand

Die einzelnen jeweils einem Sensor zugeordneten LEDs können folgende Zustände annehmen:
Zustand
Grün, Dauerlicht
Orange
Rot blinkend
Rot, Dauerlicht
Grün blinkend

3.2.5 LED Feldbuszustand

Die LEDs zeigen den Zustand der PROFINET/PROFIsafe-Feldbusse an; ihre Bedeutung wird nachstehend
erläutert.
Info: F1 ist die oberste und F6 die unterste LED.
LED
F1
(Spannungsversorgung)
F2 (Boot)
F3 (Anschluss)
F4 (nicht verwendet)
16
Beschreibung
Normaler Betrieb des Sensors und keine Bewegung erfasst
Normaler Betrieb des Sensors und Bewegung erfasst
Fehler am Sensor. Siehe " LED der Steuerungseinheit " auf Seite 65
Systemfehler. Siehe " LED der Steuerungseinheit " auf Seite 65
Sensor im Boot-Zustand (Start). Siehe " LED der Steuerungseinheit " auf Seite
65
Zustand
Grün, Dauerlicht Normales Verhalten
Grün blinkend oder Den Kundendienst kontaktieren
aus
Aus Normales Verhalten
Gelb, Dauerlicht Den Kundendienst kontaktieren
oder blinkend
Aus Datenaustausch mit dem Host wird ausgeführt
Rot blinkend Kein Datenaustausch
Rot, Dauerlicht Kein physischer Anschluss
- -
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Steuerungseinheit
ISC-B01, ISC-02, ISC-03
ISC-B01, ISC-02, ISC-03
ISC-B01
ISC-B01
Bedeutung
Bedeutung
