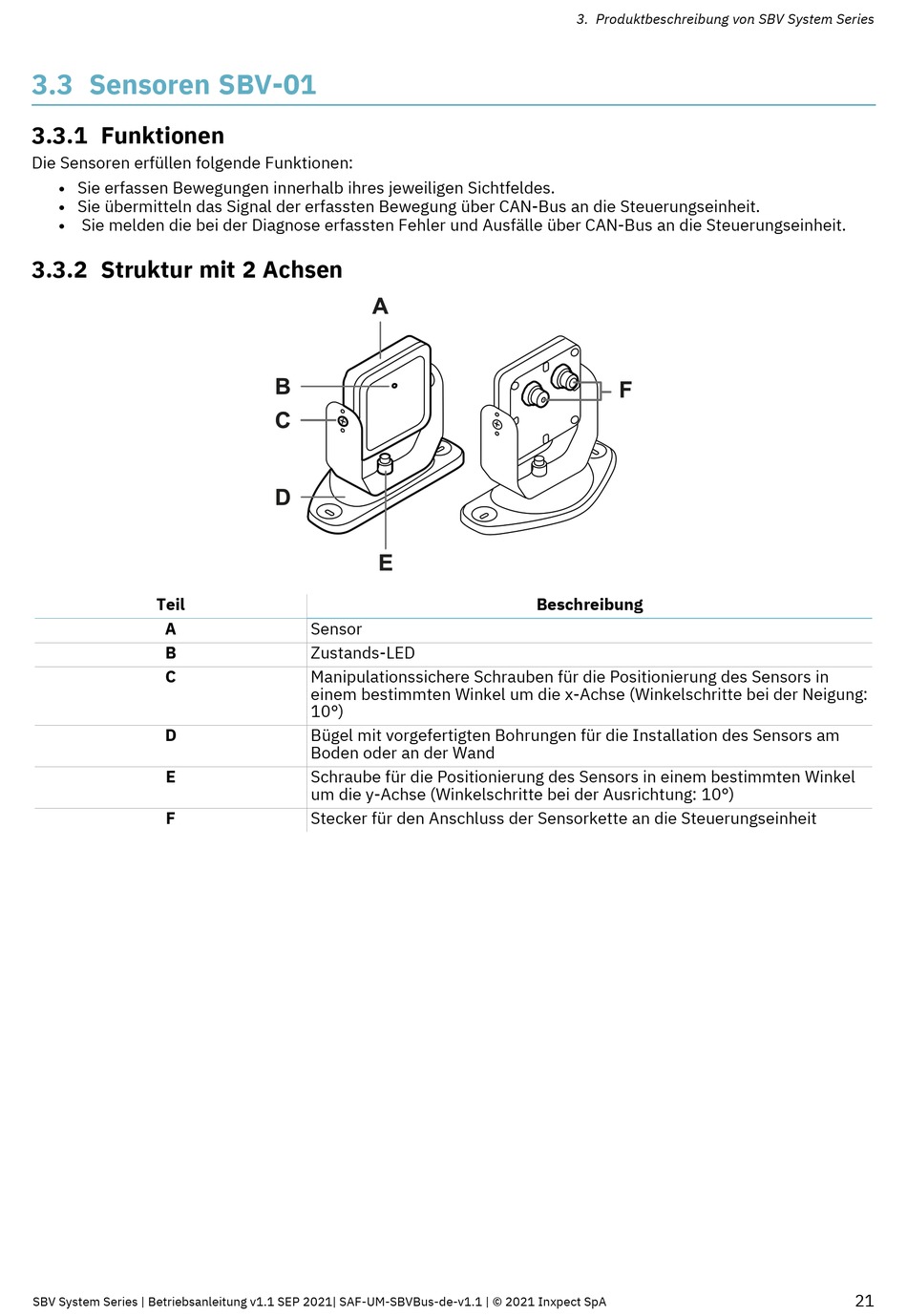

3.3 Sensoren SBV-01

3.3.1 Funktionen
Die Sensoren erfüllen folgende Funktionen:
Sie erfassen Bewegungen innerhalb ihres jeweiligen Sichtfeldes.
l
Sie übermitteln das Signal der erfassten Bewegung über CAN-Bus an die Steuerungseinheit.
l
Sie melden die bei der Diagnose erfassten Fehler und Ausfälle über CAN-Bus an die Steuerungseinheit.
l

3.3.2 Struktur mit 2 Achsen

Teil
A
B
C
D
E
F
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Sensor
Zustands-LED
Manipulationssichere Schrauben für die Positionierung des Sensors in
einem bestimmten Winkel um die x-Achse (Winkelschritte bei der Neigung:
10°)
Bügel mit vorgefertigten Bohrungen für die Installation des Sensors am
Boden oder an der Wand
Schraube für die Positionierung des Sensors in einem bestimmten Winkel
um die y-Achse (Winkelschritte bei der Ausrichtung: 10°)
Stecker für den Anschluss der Sensorkette an die Steuerungseinheit
3. Produktbeschreibung von SBV System Series
Beschreibung
