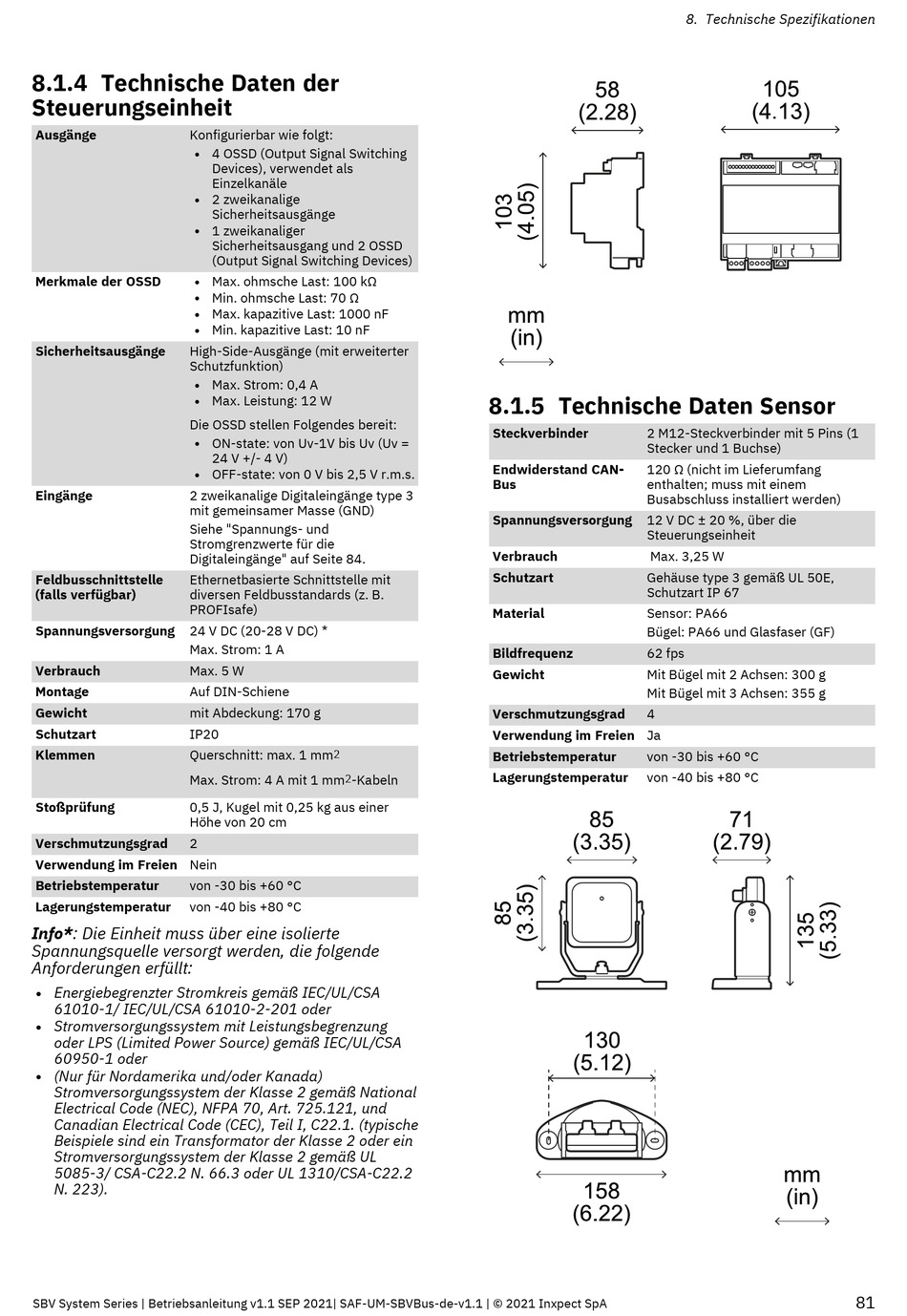

8.1.4 Technische Daten der
Steuerungseinheit
Ausgänge
Konfigurierbar wie folgt:
l
l
l
Merkmale der OSSD
l
l
l
l
Sicherheitsausgänge
High-Side-Ausgänge (mit erweiterter
Schutzfunktion)
l
l
Die OSSD stellen Folgendes bereit:
l
l
Eingänge
2 zweikanalige Digitaleingänge type 3
mit gemeinsamer Masse (GND)
Siehe "Spannungs- und
Stromgrenzwerte für die
Digitaleingänge" auf Seite 84.
Feldbusschnittstelle
Ethernetbasierte Schnittstelle mit
(falls verfügbar)
diversen Feldbusstandards (z. B.
PROFIsafe)
Spannungsversorgung
24 V DC (20-28 V DC) *
Max. Strom: 1 A
Verbrauch
Max. 5 W
Montage
Auf DIN-Schiene
Gewicht
mit Abdeckung: 170 g
Schutzart
IP20
Klemmen
Querschnitt: max. 1 mm
Max. Strom: 4 A mit 1 mm
Stoßprüfung
0,5 J, Kugel mit 0,25 kg aus einer
Höhe von 20 cm
Verschmutzungsgrad
2
Verwendung im Freien Nein
Betriebstemperatur
von -30 bis +60 °C
Lagerungstemperatur
von -40 bis +80 °C
Info*: Die Einheit muss über eine isolierte
Spannungsquelle versorgt werden, die folgende
Anforderungen erfüllt:
Energiebegrenzter Stromkreis gemäß IEC/UL/CSA
l
61010-1/ IEC/UL/CSA 61010-2-201 oder
Stromversorgungssystem mit Leistungsbegrenzung
l
oder LPS (Limited Power Source) gemäß IEC/UL/CSA
60950-1 oder
(Nur für Nordamerika und/oder Kanada)
l
Stromversorgungssystem der Klasse 2 gemäß National
Electrical Code (NEC), NFPA 70, Art. 725.121, und
Canadian Electrical Code (CEC), Teil I, C22.1. (typische
Beispiele sind ein Transformator der Klasse 2 oder ein
Stromversorgungssystem der Klasse 2 gemäß UL
5085-3/ CSA-C22.2 N. 66.3 oder UL 1310/CSA-C22.2
N. 223).
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
4 OSSD (Output Signal Switching
Devices), verwendet als
Einzelkanäle
2 zweikanalige
Sicherheitsausgänge
1 zweikanaliger
Sicherheitsausgang und 2 OSSD
(Output Signal Switching Devices)
Max. ohmsche Last: 100 kΩ
Min. ohmsche Last: 70 Ω
Max. kapazitive Last: 1000 nF
Min. kapazitive Last: 10 nF
Max. Strom: 0,4 A
Max. Leistung: 12 W
ON-state: von Uv-1V bis Uv (Uv =
24 V +/- 4 V)
OFF-state: von 0 V bis 2,5 V r.m.s.
2
2
-Kabeln

8.1.5 Technische Daten Sensor

Steckverbinder
2 M12-Steckverbinder mit 5 Pins (1
Stecker und 1 Buchse)
Endwiderstand CAN-
120 Ω (nicht im Lieferumfang
Bus
enthalten; muss mit einem
Busabschluss installiert werden)
Spannungsversorgung
12 V DC ± 20 %, über die
Steuerungseinheit
Verbrauch
Max. 3,25 W
Schutzart
Gehäuse type 3 gemäß UL 50E,
Schutzart IP 67
Material
Sensor: PA66
Bügel: PA66 und Glasfaser (GF)
Bildfrequenz
62 fps
Gewicht
Mit Bügel mit 2 Achsen: 300 g
Mit Bügel mit 3 Achsen: 355 g
Verschmutzungsgrad
4
Verwendung im Freien Ja
Betriebstemperatur
von -30 bis +60 °C
Lagerungstemperatur
von -40 bis +80 °C
8.  Technische Spezifikationen
81
