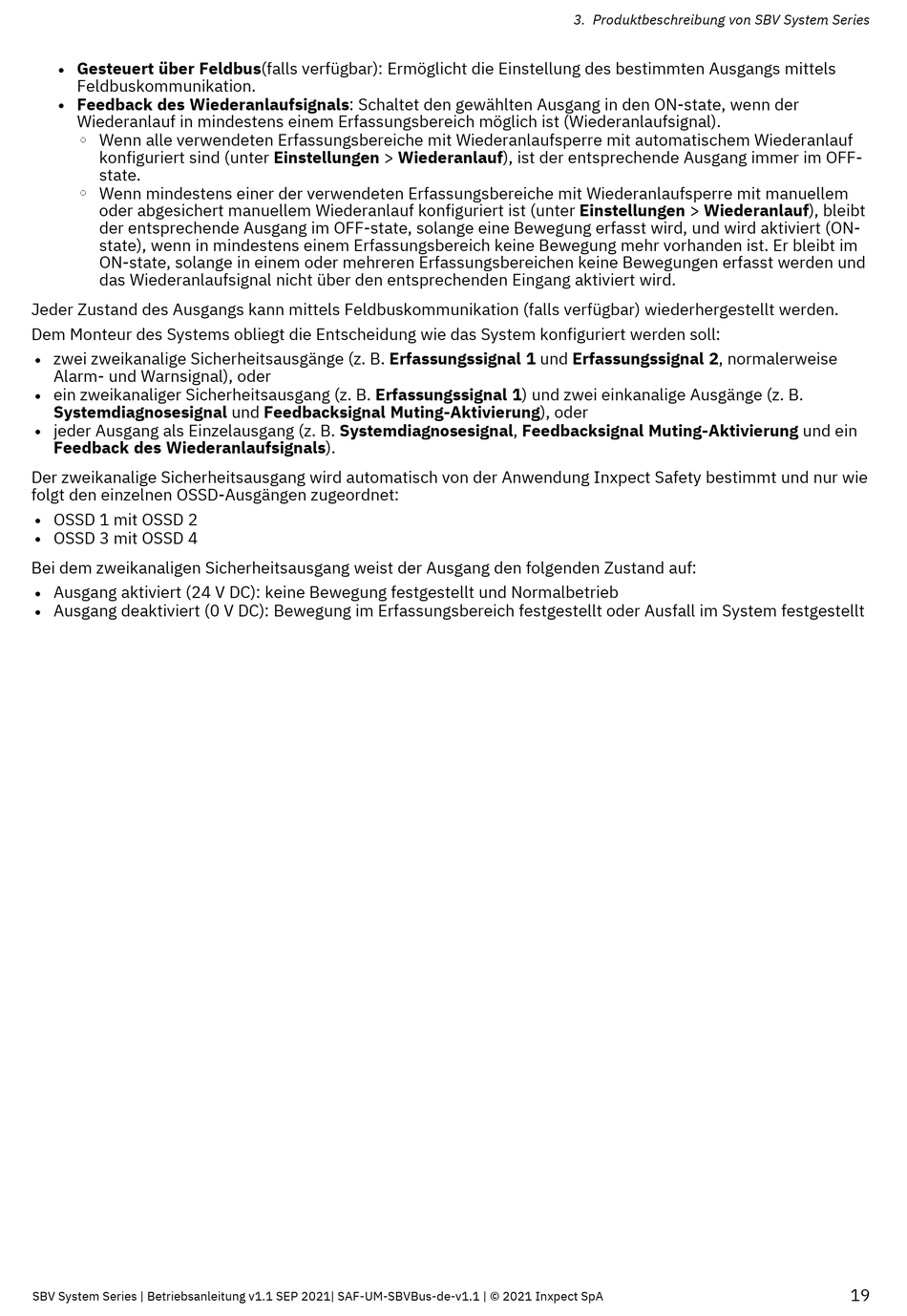

Gesteuert über Feldbus(falls verfügbar): Ermöglicht die Einstellung des bestimmten Ausgangs mittels
l
Feldbuskommunikation.
Feedback des Wiederanlaufsignals: Schaltet den gewählten Ausgang in den ON-state, wenn der
l
Wiederanlauf in mindestens einem Erfassungsbereich möglich ist (Wiederanlaufsignal).
Wenn alle verwendeten Erfassungsbereiche mit Wiederanlaufsperre mit automatischem Wiederanlauf
o
konfiguriert sind (unter Einstellungen > Wiederanlauf), ist der entsprechende Ausgang immer im OFF-
state.
Wenn mindestens einer der verwendeten Erfassungsbereiche mit Wiederanlaufsperre mit manuellem
o
oder abgesichert manuellem Wiederanlauf konfiguriert ist (unter Einstellungen > Wiederanlauf), bleibt
der entsprechende Ausgang im OFF-state, solange eine Bewegung erfasst wird, und wird aktiviert (ON-
state), wenn in mindestens einem Erfassungsbereich keine Bewegung mehr vorhanden ist. Er bleibt im
ON-state, solange in einem oder mehreren Erfassungsbereichen keine Bewegungen erfasst werden und
das Wiederanlaufsignal nicht über den entsprechenden Eingang aktiviert wird.
Jeder Zustand des Ausgangs kann mittels Feldbuskommunikation (falls verfügbar) wiederhergestellt werden.
Dem Monteur des Systems obliegt die Entscheidung wie das System konfiguriert werden soll:
zwei zweikanalige Sicherheitsausgänge (z. B. Erfassungssignal 1 und Erfassungssignal 2, normalerweise
l
Alarm- und Warnsignal), oder
ein zweikanaliger Sicherheitsausgang (z. B. Erfassungssignal 1) und zwei einkanalige Ausgänge (z. B.
l
Systemdiagnosesignal und Feedbacksignal Muting-Aktivierung), oder
jeder Ausgang als Einzelausgang (z. B. Systemdiagnosesignal, Feedbacksignal Muting-Aktivierung und ein
l
Feedback des Wiederanlaufsignals).
Der zweikanalige Sicherheitsausgang wird automatisch von der Anwendung Inxpect Safety bestimmt und nur wie
folgt den einzelnen OSSD-Ausgängen zugeordnet:
OSSD 1 mit OSSD 2
l
OSSD 3 mit OSSD 4
l
Bei dem zweikanaligen Sicherheitsausgang weist der Ausgang den folgenden Zustand auf:
Ausgang aktiviert (24 V DC): keine Bewegung festgestellt und Normalbetrieb
l
Ausgang deaktiviert (0 V DC): Bewegung im Erfassungsbereich festgestellt oder Ausfall im System festgestellt
l
