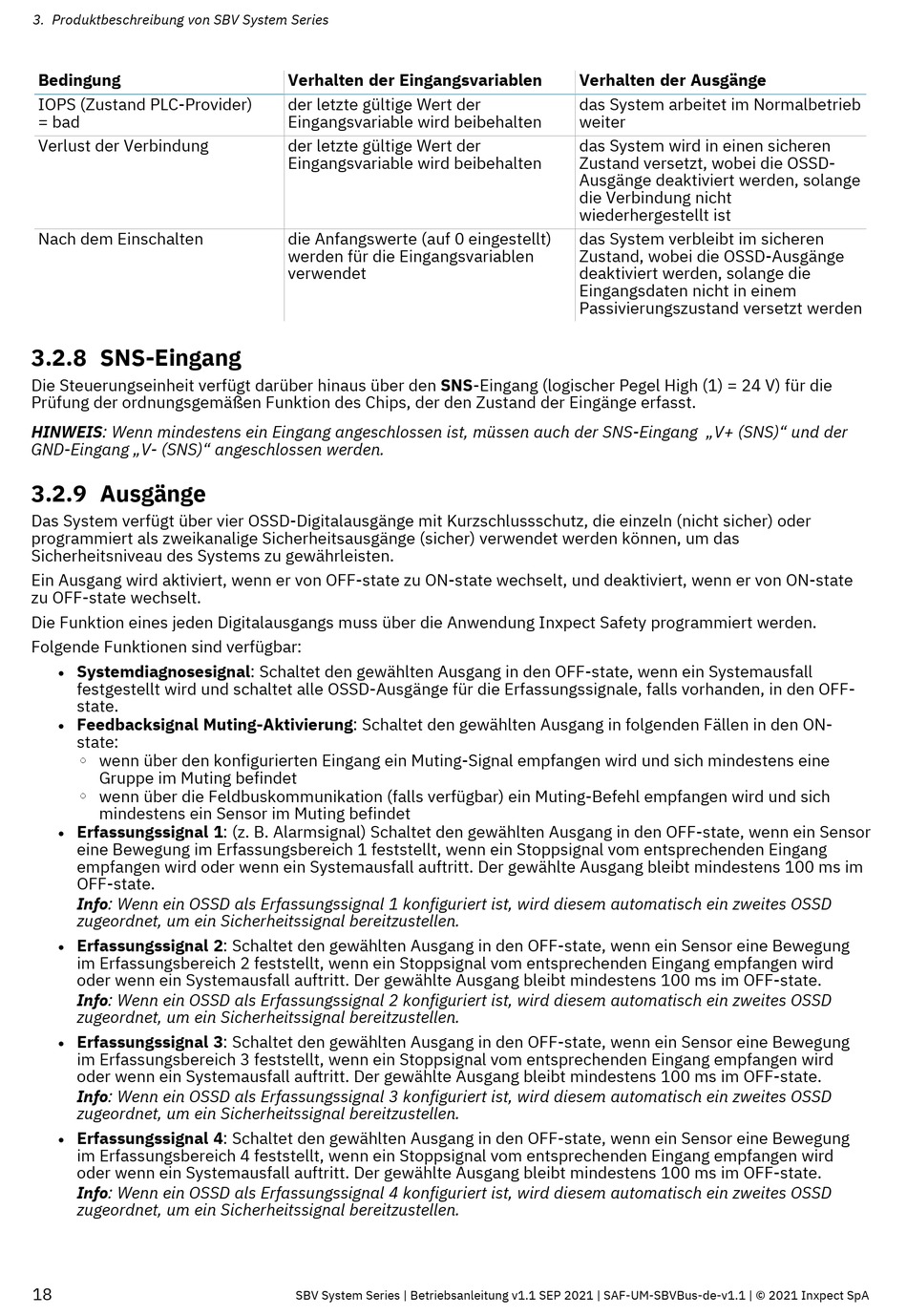

3. Produktbeschreibung von SBV System Series
Bedingung
IOPS (Zustand PLC-Provider)
= bad
Verlust der Verbindung
Nach dem Einschalten

3.2.8 SNS-Eingang

Die Steuerungseinheit verfügt darüber hinaus über den SNS-Eingang (logischer Pegel High (1) = 24 V) für die
Prüfung der ordnungsgemäßen Funktion des Chips, der den Zustand der Eingänge erfasst.
HINWEIS: Wenn mindestens ein Eingang angeschlossen ist, müssen auch der SNS-Eingang „V+ (SNS)" und der
GND-Eingang „V- (SNS)" angeschlossen werden.
3.2.9 Ausgänge
Das System verfügt über vier OSSD-Digitalausgänge mit Kurzschlussschutz, die einzeln (nicht sicher) oder
programmiert als zweikanalige Sicherheitsausgänge (sicher) verwendet werden können, um das
Sicherheitsniveau des Systems zu gewährleisten.
Ein Ausgang wird aktiviert, wenn er von OFF-state zu ON-state wechselt, und deaktiviert, wenn er von ON-state
zu OFF-state wechselt.
Die Funktion eines jeden Digitalausgangs muss über die Anwendung Inxpect Safety programmiert werden.
Folgende Funktionen sind verfügbar:
Systemdiagnosesignal: Schaltet den gewählten Ausgang in den OFF-state, wenn ein Systemausfall
l
festgestellt wird und schaltet alle OSSD-Ausgänge für die Erfassungssignale, falls vorhanden, in den OFF-
state.
Feedbacksignal Muting-Aktivierung: Schaltet den gewählten Ausgang in folgenden Fällen in den ON-
l
state:
wenn über den konfigurierten Eingang ein Muting-Signal empfangen wird und sich mindestens eine
o
Gruppe im Muting befindet
wenn über die Feldbuskommunikation (falls verfügbar) ein Muting-Befehl empfangen wird und sich
o
mindestens ein Sensor im Muting befindet
Erfassungssignal 1: (z. B. Alarmsignal) Schaltet den gewählten Ausgang in den OFF-state, wenn ein Sensor
l
eine Bewegung im Erfassungsbereich 1 feststellt, wenn ein Stoppsignal vom entsprechenden Eingang
empfangen wird oder wenn ein Systemausfall auftritt. Der gewählte Ausgang bleibt mindestens 100 ms im
OFF-state.
Info: Wenn ein OSSD als Erfassungssignal 1 konfiguriert ist, wird diesem automatisch ein zweites OSSD
zugeordnet, um ein Sicherheitssignal bereitzustellen.
Erfassungssignal 2: Schaltet den gewählten Ausgang in den OFF-state, wenn ein Sensor eine Bewegung
l
im Erfassungsbereich 2 feststellt, wenn ein Stoppsignal vom entsprechenden Eingang empfangen wird
oder wenn ein Systemausfall auftritt. Der gewählte Ausgang bleibt mindestens 100 ms im OFF-state.
Info: Wenn ein OSSD als Erfassungssignal 2 konfiguriert ist, wird diesem automatisch ein zweites OSSD
zugeordnet, um ein Sicherheitssignal bereitzustellen.
Erfassungssignal 3: Schaltet den gewählten Ausgang in den OFF-state, wenn ein Sensor eine Bewegung
l
im Erfassungsbereich 3 feststellt, wenn ein Stoppsignal vom entsprechenden Eingang empfangen wird
oder wenn ein Systemausfall auftritt. Der gewählte Ausgang bleibt mindestens 100 ms im OFF-state.
Info: Wenn ein OSSD als Erfassungssignal 3 konfiguriert ist, wird diesem automatisch ein zweites OSSD
zugeordnet, um ein Sicherheitssignal bereitzustellen.
Erfassungssignal 4: Schaltet den gewählten Ausgang in den OFF-state, wenn ein Sensor eine Bewegung
l
im Erfassungsbereich 4 feststellt, wenn ein Stoppsignal vom entsprechenden Eingang empfangen wird
oder wenn ein Systemausfall auftritt. Der gewählte Ausgang bleibt mindestens 100 ms im OFF-state.
Info: Wenn ein OSSD als Erfassungssignal 4 konfiguriert ist, wird diesem automatisch ein zweites OSSD
zugeordnet, um ein Sicherheitssignal bereitzustellen.
18
Verhalten der Eingangsvariablen
der letzte gültige Wert der
Eingangsvariable wird beibehalten
der letzte gültige Wert der
Eingangsvariable wird beibehalten
die Anfangswerte (auf 0 eingestellt)
werden für die Eingangsvariablen
verwendet
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Verhalten der Ausgänge
das System arbeitet im Normalbetrieb
weiter
das System wird in einen sicheren
Zustand versetzt, wobei die OSSD-
Ausgänge deaktiviert werden, solange
die Verbindung nicht
wiederhergestellt ist
das System verbleibt im sicheren
Zustand, wobei die OSSD-Ausgänge
deaktiviert werden, solange die
Eingangsdaten nicht in einem
Passivierungszustand versetzt werden
