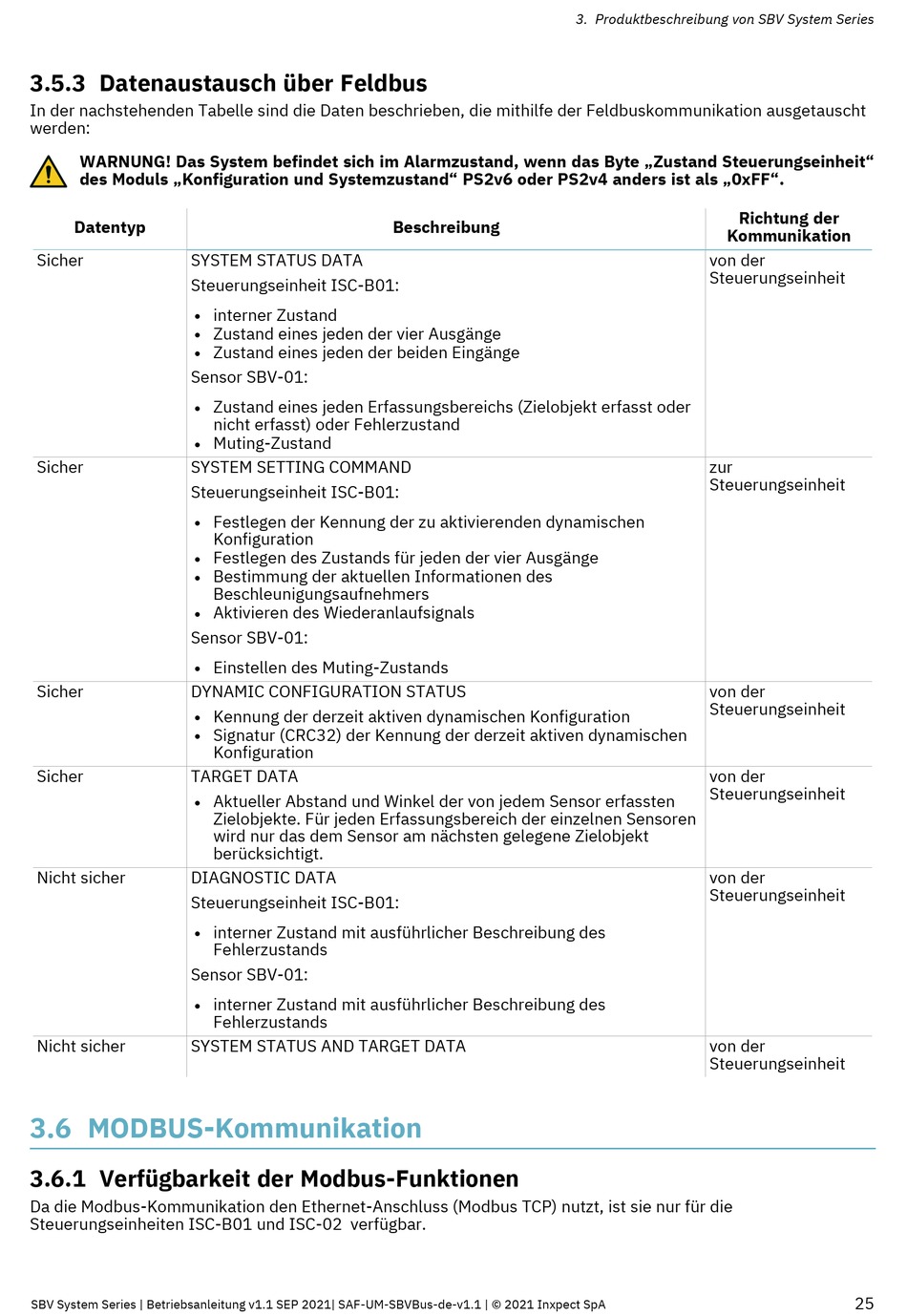

3.5.3 Datenaustausch über Feldbus
In der nachstehenden Tabelle sind die Daten beschrieben, die mithilfe der Feldbuskommunikation ausgetauscht
werden:
WARNUNG! Das System befindet sich im Alarmzustand, wenn das Byte „Zustand Steuerungseinheit"
des Moduls „Konfiguration und Systemzustand" PS2v6 oder PS2v4 anders ist als „0xFF".
Datentyp
Sicher SYSTEM STATUS DATA
Steuerungseinheit ISC-B01:
l
l
l
Sensor SBV-01:
l
l
Sicher SYSTEM SETTING COMMAND
Steuerungseinheit ISC-B01:
l
l
l
l
Sensor SBV-01:
l
Sicher DYNAMIC CONFIGURATION STATUS
l
l
Sicher TARGET DATA
l
Nicht sicher DIAGNOSTIC DATA
Steuerungseinheit ISC-B01:
l
Sensor SBV-01:
l
Nicht sicher SYSTEM STATUS AND TARGET DATA

3.6 MODBUS-Kommunikation

3.6.1 Verfügbarkeit der Modbus-Funktionen
Da die Modbus-Kommunikation den Ethernet-Anschluss (Modbus TCP) nutzt, ist sie nur für die
Steuerungseinheiten ISC-B01 und ISC-02 verfügbar.
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
interner Zustand
Zustand eines jeden der vier Ausgänge
Zustand eines jeden der beiden Eingänge
Zustand eines jeden Erfassungsbereichs (Zielobjekt erfasst oder
nicht erfasst) oder Fehlerzustand
Muting-Zustand
Festlegen der Kennung der zu aktivierenden dynamischen
Konfiguration
Festlegen des Zustands für jeden der vier Ausgänge
Bestimmung der aktuellen Informationen des
Beschleunigungsaufnehmers
Aktivieren des Wiederanlaufsignals
Einstellen des Muting-Zustands
Kennung der derzeit aktiven dynamischen Konfiguration
Signatur (CRC32) der Kennung der derzeit aktiven dynamischen
Konfiguration
Aktueller Abstand und Winkel der von jedem Sensor erfassten
Zielobjekte. Für jeden Erfassungsbereich der einzelnen Sensoren
wird nur das dem Sensor am nächsten gelegene Zielobjekt
berücksichtigt.
interner Zustand mit ausführlicher Beschreibung des
Fehlerzustands
interner Zustand mit ausführlicher Beschreibung des
Fehlerzustands
Beschreibung
3. Produktbeschreibung von SBV System Series
Richtung der
Kommunikation
von der
Steuerungseinheit
zur
Steuerungseinheit
von der
Steuerungseinheit
von der
Steuerungseinheit
von der
Steuerungseinheit
von der
Steuerungseinheit
