5. Position des Sensors
Info: Wenn die Verdeckungsschutzfunktion aktiv ist, obwohl sich der Sensor bewegt, treten möglicherweise
Fehlalarme auf, da die Veränderung der Umgebung während der Bewegung möglicherweise als Manipulation
erkannt wird.
Manueller Wiederanlauf: Der Wiederanlauf wird extern und nur dann aktiviert, nachdem das statische Objekt
l
aus der Bewegungsbahn des Fahrzeugs oder des beweglichen Teils entfernt wurde.
Anwendungslogik der PLC/Steuerungseinheit, die das bewegliche Teil dauerhaft anhält, wenn es unmittelbar
l
nach dem Wiederanlauf des Teils zu mehreren Stopps kommt. Wenn das Fahrzeug oder das Teil sehr schnell
nach dem Wiederanlauf anhält, bedeutet dies vermutlich, dass ein statisches Hindernis vorhanden ist. Wenn
das bewegliche Teil stillsteht, erfasst der Sensor das Objekt nicht mehr; das Teil beginnt wieder mit der
Bewegung, hält aber erneut an, sobald das Objekt erneut erfasst wird.

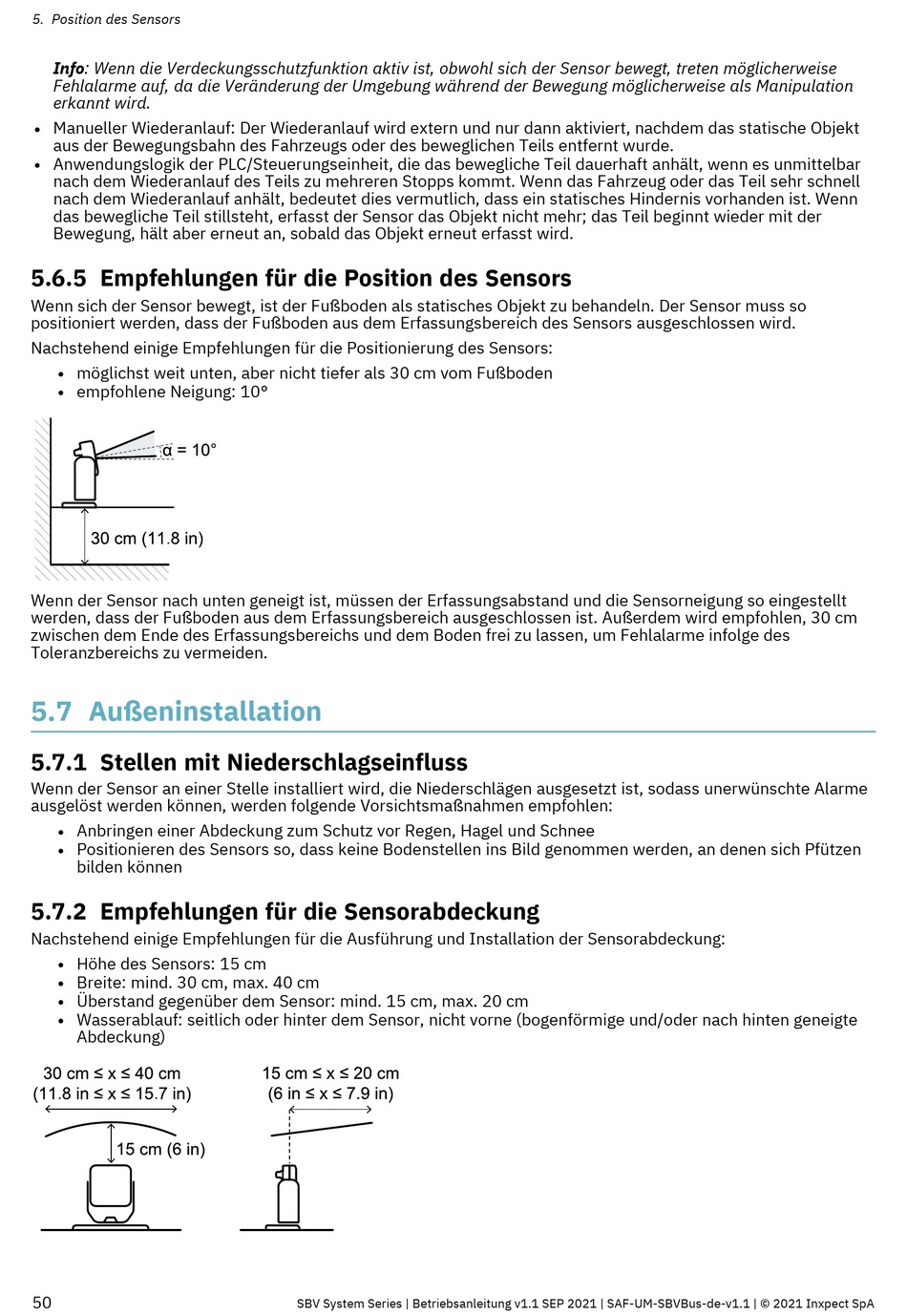

5.6.5 Empfehlungen für die Position des Sensors
Wenn sich der Sensor bewegt, ist der Fußboden als statisches Objekt zu behandeln. Der Sensor muss so
positioniert werden, dass der Fußboden aus dem Erfassungsbereich des Sensors ausgeschlossen wird.
Nachstehend einige Empfehlungen für die Positionierung des Sensors:
möglichst weit unten, aber nicht tiefer als 30 cm vom Fußboden
l
empfohlene Neigung: 10°
l
Wenn der Sensor nach unten geneigt ist, müssen der Erfassungsabstand und die Sensorneigung so eingestellt
werden, dass der Fußboden aus dem Erfassungsbereich ausgeschlossen ist. Außerdem wird empfohlen, 30 cm
zwischen dem Ende des Erfassungsbereichs und dem Boden frei zu lassen, um Fehlalarme infolge des
Toleranzbereichs zu vermeiden.
5.7 Außeninstallation
5.7.1 Stellen mit Niederschlagseinfluss
Wenn der Sensor an einer Stelle installiert wird, die Niederschlägen ausgesetzt ist, sodass unerwünschte Alarme
ausgelöst werden können, werden folgende Vorsichtsmaßnahmen empfohlen:
Anbringen einer Abdeckung zum Schutz vor Regen, Hagel und Schnee
l
Positionieren des Sensors so, dass keine Bodenstellen ins Bild genommen werden, an denen sich Pfützen
l
bilden können
5.7.2 Empfehlungen für die Sensorabdeckung
Nachstehend einige Empfehlungen für die Ausführung und Installation der Sensorabdeckung:
Höhe des Sensors: 15 cm
l
Breite: mind. 30 cm, max. 40 cm
l
Überstand gegenüber dem Sensor: mind. 15 cm, max. 20 cm
l
Wasserablauf: seitlich oder hinter dem Sensor, nicht vorne (bogenförmige und/oder nach hinten geneigte
l
Abdeckung)
