4. Funktionsprinzipien

4.9 Manipulationsschutzfunktionen: Verdrehschutz

4.9.1 Verdrehschutz

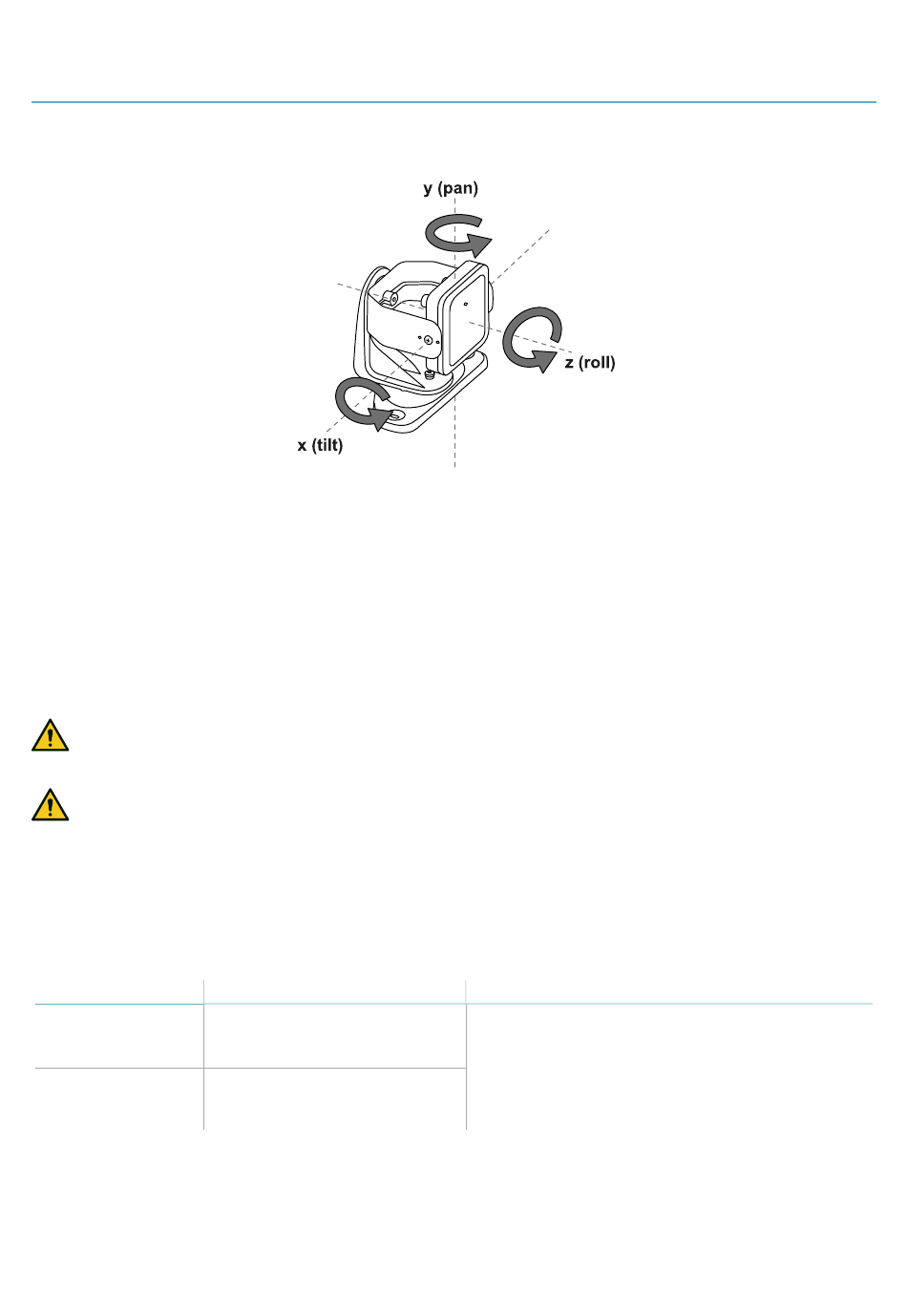

Der Sensor erkennt Drehungen um seine Achsen.
Beim Speichern der Systemkonfiguration speichert der Sensor seine Position. Wenn der Sensor später eine
Änderung in Form einer Drehung um diese Achsen erkennt, übermittelt er ein Manipulationssignal an die
Steuerungseinheit. Wenn ein Manipulationssignal eingeht, deaktiviert die Steuerungseinheit die
Sicherheitsausgänge.
Der Sensor ist in der Lage, auch im ausgeschalteten Zustand Änderungen in Form einer Drehung um die x- und z-
Achse zu erkennen. Beim nächsten Einschalten wird das Manipulationssignal an die Steuerungseinheit
übermittelt.
Info: Eine Änderung in Form einer Drehung um die y-Achse wird nicht erkannt, wenn die Bewegung bei
ausgeschaltetem System erfolgt.

4.9.2 Deaktivieren der Verdrehschutzfunktion

WARNUNG! Wenn die Funktion deaktiviert ist, ist das System nicht mehr in der Lage, Änderungen in
Form einer Drehung des Sensors um die Achsen und damit auch eine eventuelle Änderung des
Überwachungsbereichs zu erkennen. Siehe "Durchzuführende Prüfungen bei deaktivierter
Verdrehschutzfunktion" unten.
WARNUNG! Wenn die Funktion für eine Achse deaktiviert ist und die Drehung um diese Achse nicht
durch manipulationssichere Schrauben geschützt ist, sind Vorkehrungen zur Verhinderung von
Manipulationen zu treffen.
Die Funktion kann unabhängig für jede einzelne Achse deaktiviert werden. In der Anwendung Inxpect Safety
unter Einstellungen auf Sensoren klicken, um die Verdrehschutzfunktion zu deaktivieren.
4.9.3 Durchzuführende Prüfungen bei deaktivierter Verdrehschutzfunktion
Wenn die Verdrehschutzfunktion deaktiviert ist, sind folgende Prüfungen durchzuführen.
Sicherheitsfunktion
Zugangserfassung
Wiederanlaufsperre

4.9.4 Notwendigkeit einer Deaktivierung

Wenn der Sensor auf einem beweglichen Objekt (z. B. Wagen, Fahrzeug) installiert ist und die Neigung des
Sensors durch die Bewegung dieses Objekts verändert wird (z. B. Bewegung auf einer schiefen Ebene oder in
einer Kurve), könnte es erforderlich sein, die Verdrehschutzfunktion zu deaktivieren.
40
Häufigkeit
Vor jedem Wiederanlauf der
Maschine
Bei jeder Deaktivierung der
Sicherheitsausgänge
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Maßnahme
Prüfen, ob die Position des Sensors der
konfigurierten Vorgabe entspricht.
Prüfen, ob der Überwachungsbereich der
konfigurierten Vorgabe entspricht.
Siehe "Prüfung der Sicherheitsfunktionen" auf Seite
60.
