6. Anwendungsmöglichkeiten
6.2 Lineare Barriere (vollständige Wiederanlaufsperre)

6.2.1 Abstand zwischen den Sensoren und Anzahl der Sensoren

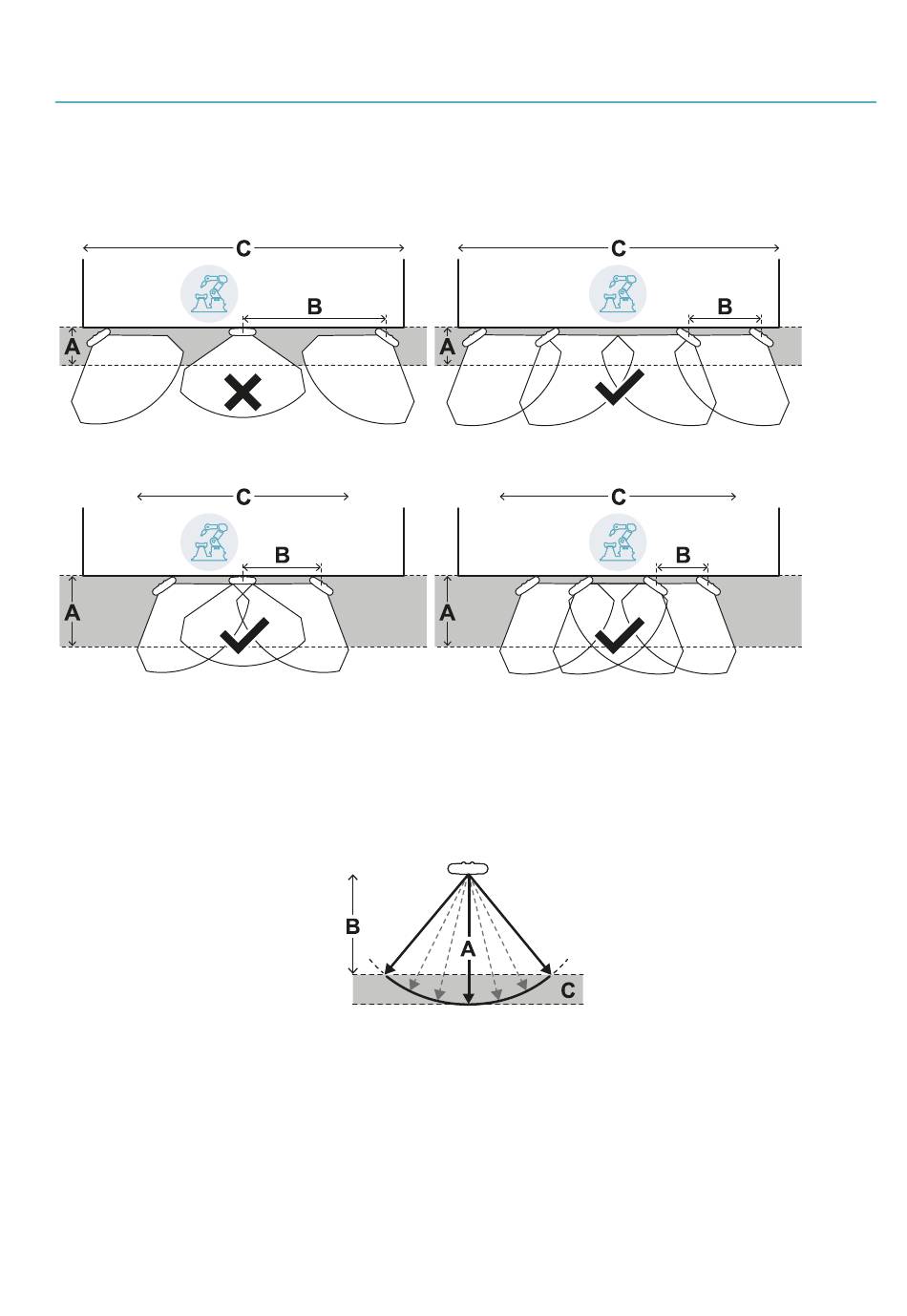

Die Tiefe des zu überwachenden Bereichs [A] bestimmt den maximalen Abstand zwischen den Sensoren [B]
und daher die Anzahl der Sensoren, die für die Abdeckung der gesamten Breite des Gefahrenbereichs [C]
erforderlich sind. Je tiefer der Bereich, desto größer ist der mögliche Abstand zwischen den Sensoren und
desto kleiner ist daher die Anzahl der erforderlichen Sensoren.
Beispiel für eine geringe Tiefe
Beispiel für eine größere Tiefe

6.2.2 Toleranzbereich

Der Sensor arbeitet in radialer Richtung; der Erfassungsabstand [A] ist daher aus jedem Blickwinkel gleich, mit
dem die Bewegung erfasst wird. Durch Festlegung des Gefahrenbereichs (und des Voralarmbereichs) mit
einem linearen Abstand [B] wird an der Peripherie des Abschaltbereichs (und des Voralarmbereichs )ein
Toleranzbereich [C] erzeugt, der für unerwünschte Alarme anfällig ist, da er über den interessierenden Bereich
hinausgeht.
Der Hersteller der Maschine muss den Toleranzbereich abgrenzen, um den Aufenthalt im Bereich und in
weiterer Folge unerwünschte Alarme zu vermeiden.
Der Toleranzbereich wird von der Anwendung Inxpect Safety berechnet und bereitgestellt.
