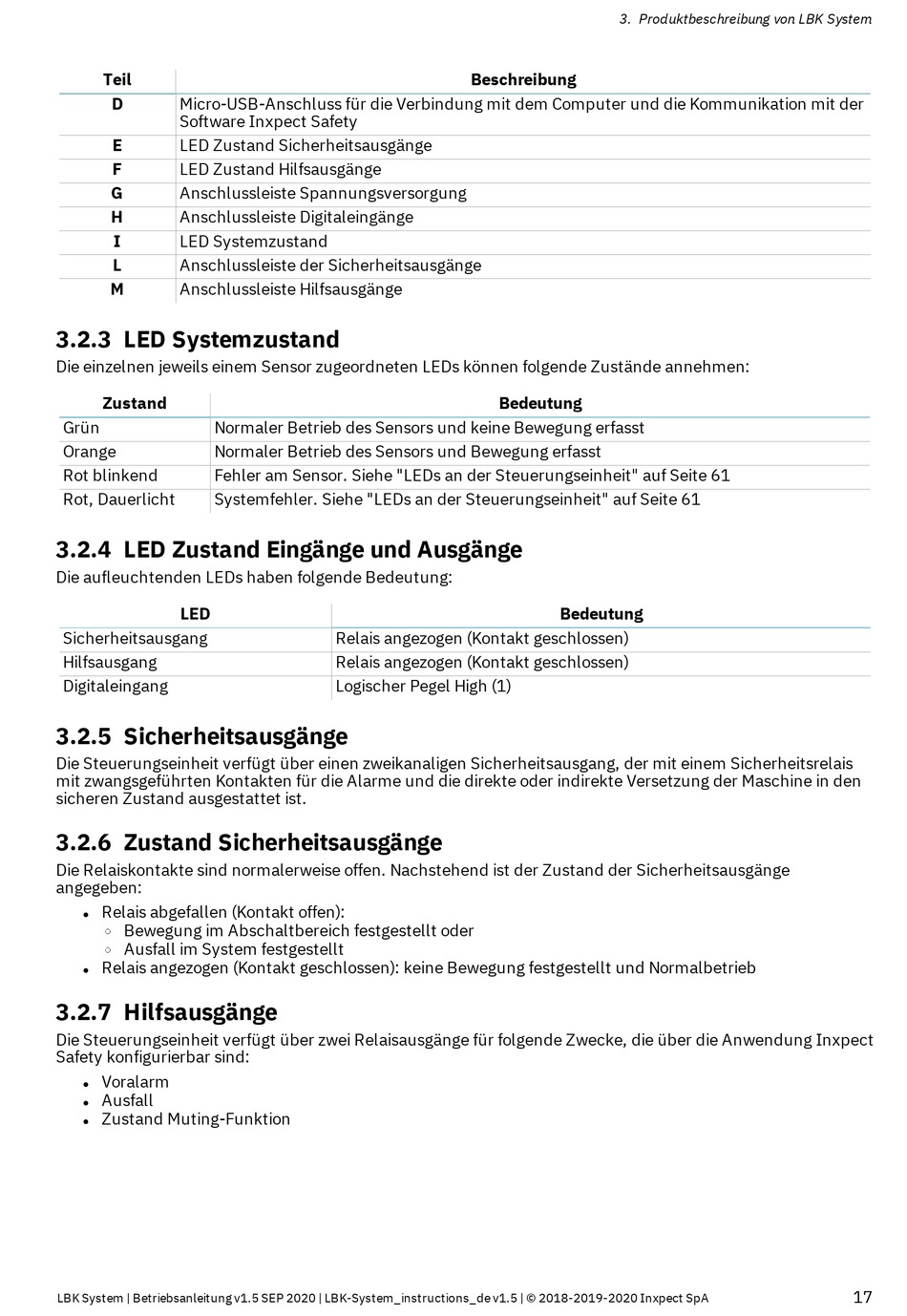

Teil
D Micro-USB-Anschluss für die Verbindung mit dem Computer und die Kommunikation mit der
Software Inxpect Safety
E LED Zustand Sicherheitsausgänge
F LED Zustand Hilfsausgänge
G Anschlussleiste Spannungsversorgung
H Anschlussleiste Digitaleingänge
I

LED Systemzustand

L Anschlussleiste der Sicherheitsausgänge
M Anschlussleiste Hilfsausgänge
3.2.3 LED Systemzustand
Die einzelnen jeweils einem Sensor zugeordneten LEDs können folgende Zustände annehmen:
Zustand
Grün Normaler Betrieb des Sensors und keine Bewegung erfasst
Orange Normaler Betrieb des Sensors und Bewegung erfasst
Rot blinkend Fehler am Sensor. Siehe "LEDs an der Steuerungseinheit" auf Seite 61
Rot, Dauerlicht Systemfehler. Siehe "LEDs an der Steuerungseinheit" auf Seite 61
3.2.4 LED Zustand Eingänge und Ausgänge
Die aufleuchtenden LEDs haben folgende Bedeutung:
LED
Sicherheitsausgang
Hilfsausgang
Digitaleingang
3.2.5 Sicherheitsausgänge
Die Steuerungseinheit verfügt über einen zweikanaligen Sicherheitsausgang, der mit einem Sicherheitsrelais
mit zwangsgeführten Kontakten für die Alarme und die direkte oder indirekte Versetzung der Maschine in den
sicheren Zustand ausgestattet ist.
3.2.6 Zustand Sicherheitsausgänge
Die Relaiskontakte sind normalerweise offen. Nachstehend ist der Zustand der Sicherheitsausgänge
angegeben:
Relais abgefallen (Kontakt offen):
l
Bewegung im Abschaltbereich festgestellt oder
o
Ausfall im System festgestellt
o
Relais angezogen (Kontakt geschlossen): keine Bewegung festgestellt und Normalbetrieb
l
3.2.7 Hilfsausgänge
Die Steuerungseinheit verfügt über zwei Relaisausgänge für folgende Zwecke, die über die Anwendung Inxpect
Safety konfigurierbar sind:
Voralarm
l
Ausfall
l
Zustand Muting-Funktion
l
LBK System | Betriebsanleitung v1.5 SEP 2020 | LBK-System_instructions_de v1.5 | © 2018-2019-2020 Inxpect SpA
Beschreibung
Bedeutung
Relais angezogen (Kontakt geschlossen)
Relais angezogen (Kontakt geschlossen)
Logischer Pegel High (1)
3. Produktbeschreibung von LBK System
Bedeutung
