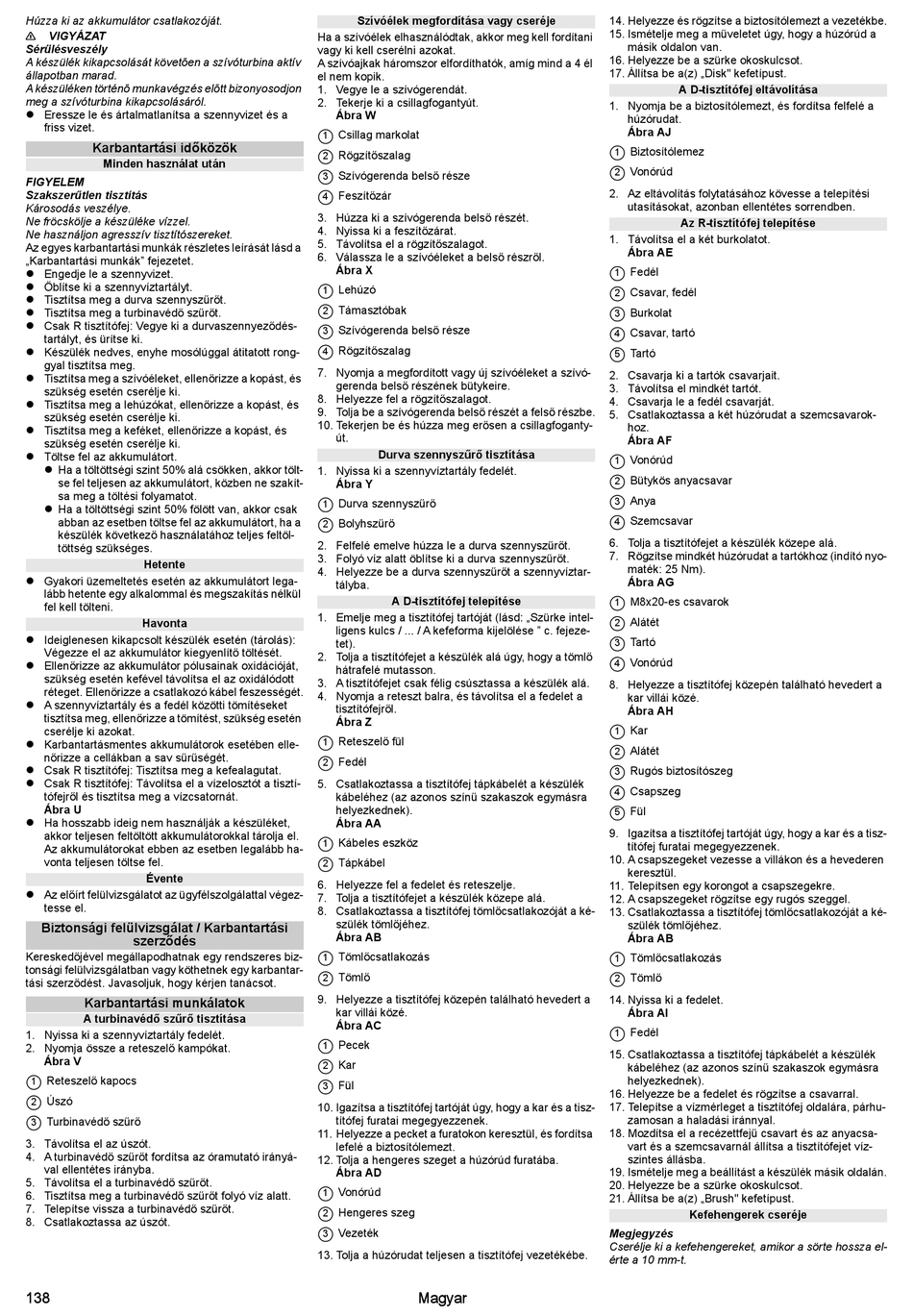

Húzza ki az akkumulátor csatlakozóját.
VIGYÁZAT
Sérülésveszély
A készülék kikapcsolását követően a szívóturbina aktív
állapotban marad.
A készüléken történő munkavégzés előtt bizonyosodjon
meg a szívóturbina kikapcsolásáról.
 Eressze le és ártalmatlanítsa a szennyvizet és a
friss vizet.
Karbantartási időközök
Minden használat után
FIGYELEM
Szakszerűtlen tisztítás
Károsodás veszélye.
Ne fröcskölje a készüléke vízzel.
Ne használjon agresszív tisztítószereket.
Az egyes karbantartási munkák részletes leírását lásd a
„Karbantartási munkák" fejezetet.
 Engedje le a szennyvizet.
 Öblítse ki a szennyvíztartályt.
 Tisztítsa meg a durva szennyszűrőt.
 Tisztítsa meg a turbinavédő szűrőt.
 Csak R tisztítófej: Vegye ki a durvaszennyeződés-
tartályt, és ürítse ki.
 Készülék nedves, enyhe mosólúggal átitatott rong-
gyal tisztítsa meg.
 Tisztítsa meg a szívóéleket, ellenőrizze a kopást, és
szükség esetén cserélje ki.
 Tisztítsa meg a lehúzókat, ellenőrizze a kopást, és
szükség esetén cserélje ki.
 Tisztítsa meg a keféket, ellenőrizze a kopást, és
szükség esetén cserélje ki.
 Töltse fel az akkumulátort.
 Ha a töltöttségi szint 50% alá csökken, akkor tölt-
se fel teljesen az akkumulátort, közben ne szakít-
sa meg a töltési folyamatot.
 Ha a töltöttségi szint 50% fölött van, akkor csak
abban az esetben töltse fel az akkumulátort, ha a
készülék következő használatához teljes feltöl-
töttség szükséges.
Hetente
 Gyakori üzemeltetés esetén az akkumulátort lega-
lább hetente egy alkalommal és megszakítás nélkül
fel kell tölteni.
Havonta
 Ideiglenesen kikapcsolt készülék esetén (tárolás):
Végezze el az akkumulátor kiegyenlítő töltését.
 Ellenőrizze az akkumulátor pólusainak oxidációját,
szükség esetén kefével távolítsa el az oxidálódott
réteget. Ellenőrizze a csatlakozó kábel feszességét.
 A szennyvíztartály és a fedél közötti tömítéseket
tisztítsa meg, ellenőrizze a tömítést, szükség esetén
cserélje ki azokat.
 Karbantartásmentes akkumulátorok esetében elle-
nőrizze a cellákban a sav sűrűségét.
 Csak R tisztítófej: Tisztítsa meg a kefealagutat.
 Csak R tisztítófej: Távolítsa el a vízelosztót a tisztí-
tófejről és tisztítsa meg a vízcsatornát.
Ábra U
 Ha hosszabb ideig nem használják a készüléket,
akkor teljesen feltöltött akkumulátorokkal tárolja el.
Az akkumulátorokat ebben az esetben legalább ha-
vonta teljesen töltse fel.
Évente
 Az előírt felülvizsgálatot az ügyfélszolgálattal végez-
tesse el.
Biztonsági felülvizsgálat / Karbantartási
szerződés
Kereskedőjével megállapodhatnak egy rendszeres biz-
tonsági felülvizsgálatban vagy köthetnek egy karbantar-
tási szerződést. Javasoljuk, hogy kérjen tanácsot.
Karbantartási munkálatok
A turbinavédő szűrő tisztítása
1. Nyissa ki a szennyvíztartály fedelét.
2. Nyomja össze a reteszelő kampókat.
Ábra V
Reteszelő kapocs
1
Úszó
2
Turbinavédő szűrő
3
3. Távolítsa el az úszót.
4. A turbinavédő szűrőt fordítsa az óramutató irányá-
val ellentétes irányba.
5. Távolítsa el a turbinavédő szűrőt.
6. Tisztítsa meg a turbinavédő szűrőt folyó víz alatt.
7. Telepítse vissza a turbinavédő szűrőt.
8. Csatlakoztassa az úszót.
138
Szívóélek megfordítása vagy cseréje
Ha a szívóélek elhasználódtak, akkor meg kell fordítani
vagy ki kell cserélni azokat.
A szívóajkak háromszor elfordíthatók, amíg mind a 4 él
el nem kopik.
1. Vegye le a szívógerendát.
2. Tekerje ki a csillagfogantyút.
Ábra W
Csillag markolat
1
Rögzítőszalag
2
Szívógerenda belső része
3
Feszítőzár
4
3. Húzza ki a szívógerenda belső részét.
4. Nyissa ki a feszítőzárat.
5. Távolítsa el a rögzítőszalagot.
6. Válassza le a szívóéleket a belső részről.
Ábra X
Lehúzó
1
Támasztóbak
2
Szívógerenda belső része
3
Rögzítőszalag
4
7. Nyomja a megfordított vagy új szívóéleket a szívó-
gerenda belső részének bütykeire.
8. Helyezze fel a rögzítőszalagot.
9. Tolja be a szívógerenda belső részét a felső részbe.
10. Tekerjen be és húzza meg erősen a csillagfoganty-
út.
Durva szennyszűrő tisztítása
1. Nyissa ki a szennyvíztartály fedelét.
Ábra Y
Durva szennyszűrő
1
Bolyhszűrő
2
2. Felfelé emelve húzza le a durva szennyszűrőt.
3. Folyó víz alatt öblítse ki a durva szennyszűrőt.
4. Helyezze be a durva szennyszűrőt a szennyvíztar-
tályba.
A D-tisztítófej telepítése
1. Emelje meg a tisztítófej tartóját (lásd: „Szürke intel-
ligens kulcs / ... / A kefeforma kijelölése " c. fejeze-
tet).
2. Tolja a tisztítófejet a készülék alá úgy, hogy a tömlő
hátrafelé mutasson.
3. A tisztítófejet csak félig csúsztassa a készülék alá.
4. Nyomja a reteszt balra, és távolítsa el a fedelet a
tisztítófejről.
Ábra Z
Reteszelő fül
1
Fedél
2
5. Csatlakoztassa a tisztítófej tápkábelét a készülék
kábeléhez (az azonos színű szakaszok egymásra
helyezkednek).
Ábra AA
Kábeles eszköz
1
Tápkábel
2
6. Helyezze fel a fedelet és reteszelje.
7. Tolja a tisztítófejet a készülék közepe alá.
8. Csatlakoztassa a tisztítófej tömlőcsatlakozóját a ké-
szülék tömlőjéhez.
Ábra AB
Tömlőcsatlakozás
1
Tömlő
2
9. Helyezze a tisztítófej közepén található hevedert a
kar villái közé.
Ábra AC
Pecek
1
Kar
2
Fül
3
10. Igazítsa a tisztítófej tartóját úgy, hogy a kar és a tisz-
títófej furatai megegyezzenek.
11. Helyezze a pecket a furatokon keresztül, és fordítsa
lefelé a biztosítólemezt.
12. Tolja a hengeres szeget a húzórúd furatába.
Ábra AD
Vonórúd
1
Hengeres szeg
2
Vezeték
3
13. Tolja a húzórudat teljesen a tisztítófej vezetékébe.
Magyar
14. Helyezze és rögzítse a biztosítólemezt a vezetékbe.
15. Ismételje meg a műveletet úgy, hogy a húzórúd a
másik oldalon van.
16. Helyezze be a szürke okoskulcsot.
17. Állítsa be a(z) „Disk" kefetípust.
A D-tisztítófej eltávolítása
1. Nyomja be a biztosítólemezt, és fordítsa felfelé a
húzórudat.
Ábra AJ
Biztosítólemez
1
Vonórúd
2
2. Az eltávolítás folytatásához kövesse a telepítési
utasításokat, azonban ellentétes sorrendben.
Az R-tisztítófej telepítése
1. Távolítsa el a két burkolatot.
Ábra AE
Fedél
1
Csavar, fedél
2
Burkolat
3
Csavar, tartó
4
Tartó
5
2. Csavarja ki a tartók csavarjait.
3. Távolítsa el mindkét tartót.
4. Csavarja le a fedél csavarját.
5. Csatlakoztassa a két húzórudat a szemcsavarok-
hoz.
Ábra AF
Vonórúd
1
Bütykös anyacsavar
2
Anya
3
Szemcsavar
4
6. Tolja a tisztítófejet a készülék közepe alá.
7. Rögzítse mindkét húzórudat a tartókhoz (indító nyo-
maték: 25 Nm).
Ábra AG
M8x20-es csavarok
1
Alátét
2
Tartó
3
Vonórúd
4
8. Helyezze a tisztítófej közepén található hevedert a
kar villái közé.
Ábra AH
Kar
1
Alátét
2
Rugós biztosítószeg
3
Csapszeg
4
Fül
5
9. Igazítsa a tisztítófej tartóját úgy, hogy a kar és a tisz-
títófej furatai megegyezzenek.
10. A csapszegeket vezesse a villákon és a hevederen
keresztül.
11. Telepítsen egy korongot a csapszegekre.
12. A csapszegeket rögzítse egy rugós szeggel.
13. Csatlakoztassa a tisztítófej tömlőcsatlakozóját a ké-
szülék tömlőjéhez.
Ábra AB
Tömlőcsatlakozás
1
Tömlő
2
14. Nyissa ki a fedelet.
Ábra AI
Fedél
1
15. Csatlakoztassa a tisztítófej tápkábelét a készülék
kábeléhez (az azonos színű szakaszok egymásra
helyezkednek).
16. Helyezze be a fedelet és rögzítse a csavarral.
17. Telepítse a vízmérleget a tisztítófej oldalára, párhu-
zamosan a haladási iránnyal.
18. Mozdítsa el a recézettfejű csavart és az anyacsa-
vart és a szemcsavarnál állítsa a tisztítófejet víz-
szintes állásba.
19. Ismételje meg a beállítást a készülék másik oldalán.
20. Helyezze be a szürke okoskulcsot.
21. Állítsa be a(z) „Brush" kefetípust.
Kefehengerek cseréje
Megjegyzés
Cserélje ki a kefehengereket, amikor a sörte hossza el-
érte a 10 mm-t.
