Guida Alla Risoluzione Dei Guasti - Kärcher B 150 R Originalbetriebsanleitung

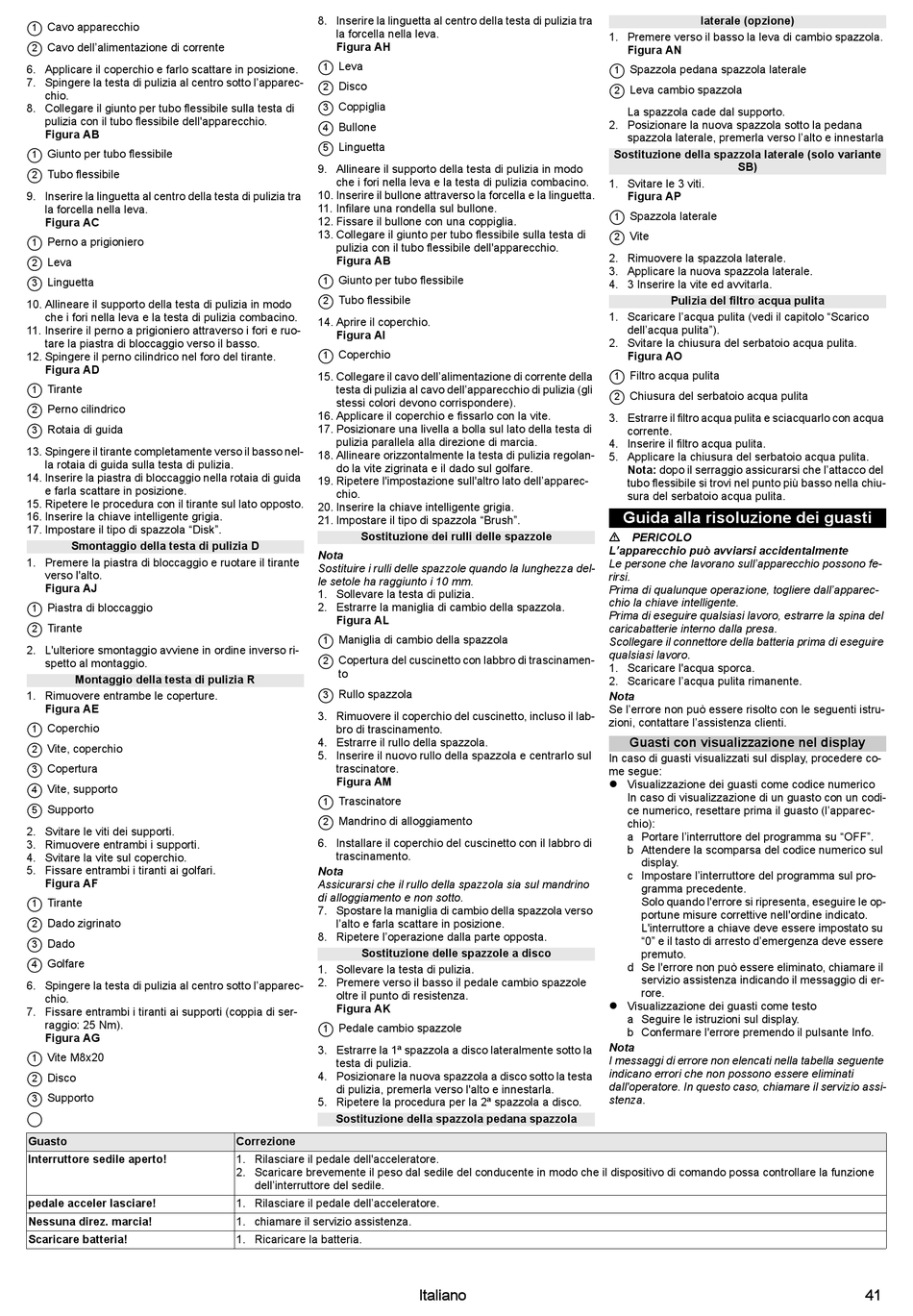

Cavo apparecchio
1
Cavo dell'alimentazione di corrente
2
6. Applicare il coperchio e farlo scattare in posizione.
7. Spingere la testa di pulizia al centro sotto l'apparec-
chio.
8. Collegare il giunto per tubo flessibile sulla testa di
pulizia con il tubo flessibile dell'apparecchio.
Figura AB
Giunto per tubo flessibile
1
Tubo flessibile
2
9. Inserire la linguetta al centro della testa di pulizia tra
la forcella nella leva.
Figura AC
Perno a prigioniero
1
Leva
2
Linguetta
3
10. Allineare il supporto della testa di pulizia in modo
che i fori nella leva e la testa di pulizia combacino.
11. Inserire il perno a prigioniero attraverso i fori e ruo-
tare la piastra di bloccaggio verso il basso.
12. Spingere il perno cilindrico nel foro del tirante.
Figura AD
Tirante
1
Perno cilindrico
2
Rotaia di guida
3
13. Spingere il tirante completamente verso il basso nel-
la rotaia di guida sulla testa di pulizia.
14. Inserire la piastra di bloccaggio nella rotaia di guida
e farla scattare in posizione.
15. Ripetere le procedura con il tirante sul lato opposto.
16. Inserire la chiave intelligente grigia.
17. Impostare il tipo di spazzola "Disk".
Smontaggio della testa di pulizia D
1. Premere la piastra di bloccaggio e ruotare il tirante
verso l'alto.
Figura AJ
Piastra di bloccaggio
1
Tirante
2
2. L'ulteriore smontaggio avviene in ordine inverso ri-
spetto al montaggio.
Montaggio della testa di pulizia R
1. Rimuovere entrambe le coperture.
Figura AE
Coperchio
1
Vite, coperchio
2
Copertura
3
Vite, supporto
4
Supporto
5
2. Svitare le viti dei supporti.
3. Rimuovere entrambi i supporti.
4. Svitare la vite sul coperchio.
5. Fissare entrambi i tiranti ai golfari.
Figura AF
Tirante
1
Dado zigrinato
2
Dado
3
Golfare
4
6. Spingere la testa di pulizia al centro sotto l'apparec-
chio.
7. Fissare entrambi i tiranti ai supporti (coppia di ser-
raggio: 25 Nm).
Figura AG
Vite M8x20
1
Disco
2
Supporto
3
Guasto
Interruttore sedile aperto!
pedale acceler lasciare!
Nessuna direz. marcia!
Scaricare batteria!
8. Inserire la linguetta al centro della testa di pulizia tra
la forcella nella leva.
Figura AH
Leva
1
Disco
2
Coppiglia
3
Bullone
4
Linguetta
5
9. Allineare il supporto della testa di pulizia in modo
che i fori nella leva e la testa di pulizia combacino.
10. Inserire il bullone attraverso la forcella e la linguetta.
11. Infilare una rondella sul bullone.
12. Fissare il bullone con una coppiglia.
13. Collegare il giunto per tubo flessibile sulla testa di
pulizia con il tubo flessibile dell'apparecchio.
Figura AB
Giunto per tubo flessibile
1
Tubo flessibile
2
14. Aprire il coperchio.
Figura AI
Coperchio
1
15. Collegare il cavo dell'alimentazione di corrente della
testa di pulizia al cavo dell'apparecchio di pulizia (gli
stessi colori devono corrispondere).
16. Applicare il coperchio e fissarlo con la vite.
17. Posizionare una livella a bolla sul lato della testa di
pulizia parallela alla direzione di marcia.
18. Allineare orizzontalmente la testa di pulizia regolan-
do la vite zigrinata e il dado sul golfare.
19. Ripetere l'impostazione sull'altro lato dell'apparec-
chio.
20. Inserire la chiave intelligente grigia.
21. Impostare il tipo di spazzola "Brush".
Sostituzione dei rulli delle spazzole
Nota
Sostituire i rulli delle spazzole quando la lunghezza del-
le setole ha raggiunto i 10 mm.
1. Sollevare la testa di pulizia.
2. Estrarre la maniglia di cambio della spazzola.
Figura AL
Maniglia di cambio della spazzola
1
Copertura del cuscinetto con labbro di trascinamen-
2
to
Rullo spazzola
3
3. Rimuovere il coperchio del cuscinetto, incluso il lab-
bro di trascinamento.
4. Estrarre il rullo della spazzola.
5. Inserire il nuovo rullo della spazzola e centrarlo sul
trascinatore.
Figura AM
Trascinatore
1
Mandrino di alloggiamento
2
6. Installare il coperchio del cuscinetto con il labbro di
trascinamento.
Nota
Assicurarsi che il rullo della spazzola sia sul mandrino
di alloggiamento e non sotto.
7. Spostare la maniglia di cambio della spazzola verso
l'alto e farla scattare in posizione.
8. Ripetere l'operazione dalla parte opposta.
Sostituzione delle spazzole a disco
1. Sollevare la testa di pulizia.
2. Premere verso il basso il pedale cambio spazzole
oltre il punto di resistenza.
Figura AK
Pedale cambio spazzole
1
3. Estrarre la 1ª spazzola a disco lateralmente sotto la
testa di pulizia.
4. Posizionare la nuova spazzola a disco sotto la testa
di pulizia, premerla verso l'alto e innestarla.
5. Ripetere la procedura per la 2ª spazzola a disco.
Sostituzione della spazzola pedana spazzola
Correzione
1. Rilasciare il pedale dell'acceleratore.
2. Scaricare brevemente il peso dal sedile del conducente in modo che il dispositivo di comando possa controllare la funzione
dell'interruttore del sedile.
1. Rilasciare il pedale dell'acceleratore.
1. chiamare il servizio assistenza.
1. Ricaricare la batteria.
Italiano
laterale (opzione)
1. Premere verso il basso la leva di cambio spazzola.
Figura AN
Spazzola pedana spazzola laterale
1
Leva cambio spazzola
2
La spazzola cade dal supporto.
2. Posizionare la nuova spazzola sotto la pedana
spazzola laterale, premerla verso l'alto e innestarla
Sostituzione della spazzola laterale (solo variante
SB)
1. Svitare le 3 viti.
Figura AP
Spazzola laterale
1
Vite
2
2. Rimuovere la spazzola laterale.
3. Applicare la nuova spazzola laterale.
4. 3 Inserire la vite ed avvitarla.
Pulizia del filtro acqua pulita
1. Scaricare l'acqua pulita (vedi il capitolo "Scarico
dell'acqua pulita").
2. Svitare la chiusura del serbatoio acqua pulita.
Figura AO
Filtro acqua pulita
1
Chiusura del serbatoio acqua pulita
2
3. Estrarre il filtro acqua pulita e sciacquarlo con acqua
corrente.
4. Inserire il filtro acqua pulita.
5. Applicare la chiusura del serbatoio acqua pulita.
Nota: dopo il serraggio assicurarsi che l'attacco del
tubo flessibile si trovi nel punto più basso nella chiu-
sura del serbatoio acqua pulita.

Guida alla risoluzione dei guasti

PERICOLO
L'apparecchio può avviarsi accidentalmente
Le persone che lavorano sull'apparecchio possono fe-
rirsi.
Prima di qualunque operazione, togliere dall'apparec-
chio la chiave intelligente.
Prima di eseguire qualsiasi lavoro, estrarre la spina del
caricabatterie interno dalla presa.
Scollegare il connettore della batteria prima di eseguire
qualsiasi lavoro.
1. Scaricare l'acqua sporca.
2. Scaricare l'acqua pulita rimanente.
Nota
Se l'errore non può essere risolto con le seguenti istru-
zioni, contattare l'assistenza clienti.
Guasti con visualizzazione nel display
In caso di guasti visualizzati sul display, procedere co-
me segue:
 Visualizzazione dei guasti come codice numerico
In caso di visualizzazione di un guasto con un codi-
ce numerico, resettare prima il guasto (l'apparec-
chio):
a Portare l'interruttore del programma su "OFF".
b Attendere la scomparsa del codice numerico sul
display.
c Impostare l'interruttore del programma sul pro-
gramma precedente.
Solo quando l'errore si ripresenta, eseguire le op-
portune misure correttive nell'ordine indicato.
L'interruttore a chiave deve essere impostato su
"0" e il tasto di arresto d'emergenza deve essere
premuto.
d Se l'errore non può essere eliminato, chiamare il
servizio assistenza indicando il messaggio di er-
rore.
 Visualizzazione dei guasti come testo
a Seguire le istruzioni sul display.
b Confermare l'errore premendo il pulsante Info.
Nota
I messaggi di errore non elencati nella tabella seguente
indicano errori che non possono essere eliminati
dall'operatore. In questo caso, chiamare il servizio assi-
stenza.
