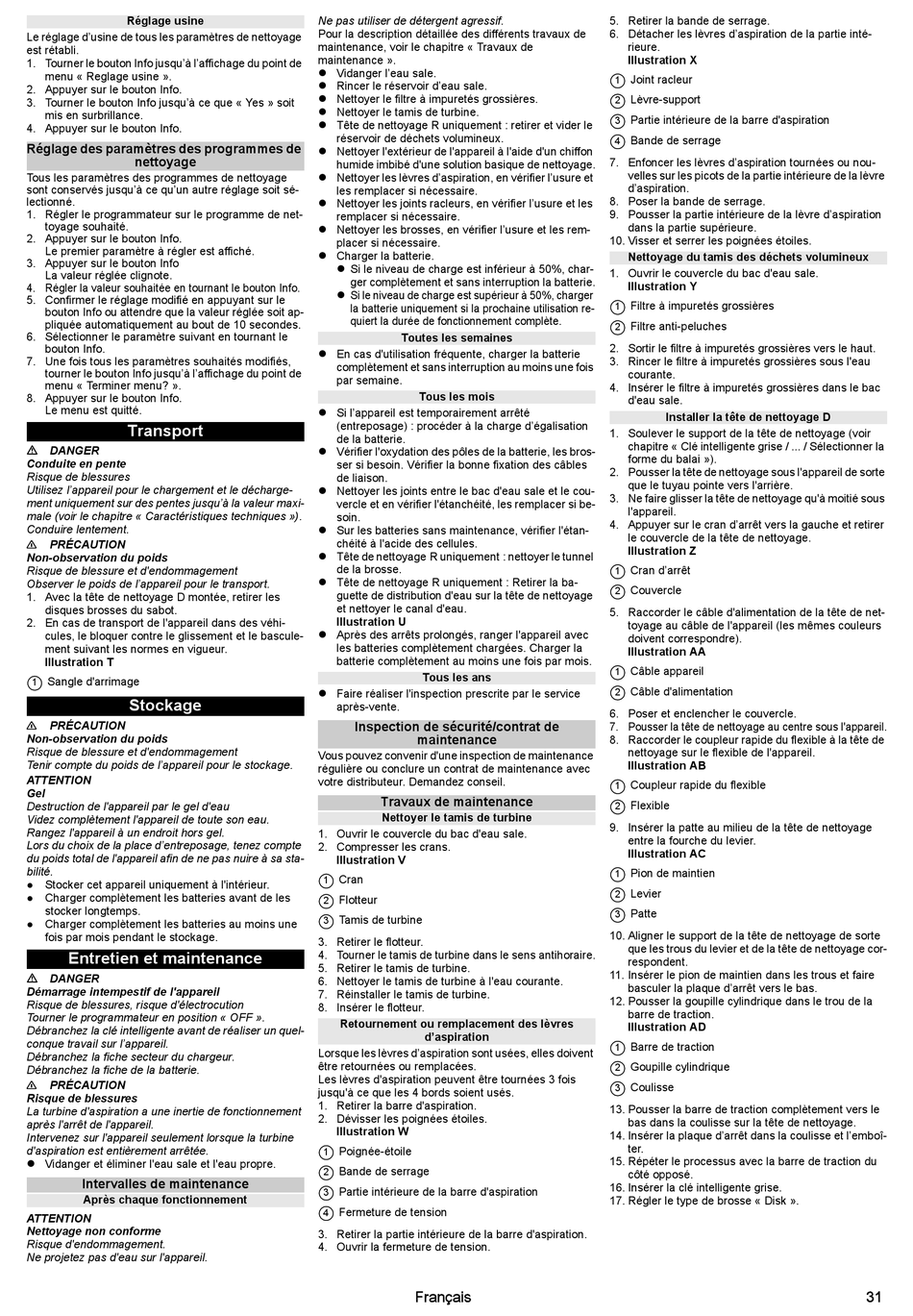

Réglage usine
Le réglage d'usine de tous les paramètres de nettoyage
est rétabli.
1. Tourner le bouton Info jusqu'à l'affichage du point de
menu « Reglage usine ».
2. Appuyer sur le bouton Info.
3. Tourner le bouton Info jusqu'à ce que « Yes » soit
mis en surbrillance.
4. Appuyer sur le bouton Info.
Réglage des paramètres des programmes de
nettoyage
Tous les paramètres des programmes de nettoyage
sont conservés jusqu'à ce qu'un autre réglage soit sé-
lectionné.
1. Régler le programmateur sur le programme de net-
toyage souhaité.
2. Appuyer sur le bouton Info.
Le premier paramètre à régler est affiché.
3. Appuyer sur le bouton Info
La valeur réglée clignote.
4. Régler la valeur souhaitée en tournant le bouton Info.
5. Confirmer le réglage modifié en appuyant sur le
bouton Info ou attendre que la valeur réglée soit ap-
pliquée automatiquement au bout de 10 secondes.
6. Sélectionner le paramètre suivant en tournant le
bouton Info.
7. Une fois tous les paramètres souhaités modifiés,
tourner le bouton Info jusqu'à l'affichage du point de
menu « Terminer menu? ».
8. Appuyer sur le bouton Info.
Le menu est quitté.

Transport

DANGER
Conduite en pente
Risque de blessures
Utilisez l'appareil pour le chargement et le décharge-
ment uniquement sur des pentes jusqu'à la valeur maxi-
male (voir le chapitre « Caractéristiques techniques »).
Conduire lentement.
PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement
Observer le poids de l'appareil pour le transport.
1. Avec la tête de nettoyage D montée, retirer les
disques brosses du sabot.
2. En cas de transport de l'appareil dans des véhi-
cules, le bloquer contre le glissement et le bascule-
ment suivant les normes en vigueur.
Illustration T
Sangle d'arrimage
1

Stockage

PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement
Tenir compte du poids de l'appareil pour le stockage.
ATTENTION
Gel
Destruction de l'appareil par le gel d'eau
Videz complètement l'appareil de toute son eau.
Rangez l'appareil à un endroit hors gel.
Lors du choix de la place d'entreposage, tenez compte
du poids total de l'appareil afin de ne pas nuire à sa sta-
bilité.
● Stocker cet appareil uniquement à l'intérieur.
● Charger complètement les batteries avant de les
stocker longtemps.
● Charger complètement les batteries au moins une
fois par mois pendant le stockage.

Entretien et maintenance

DANGER
Démarrage intempestif de l'appareil
Risque de blessures, risque d'électrocution
Tourner le programmateur en position « OFF ».
Débranchez la clé intelligente avant de réaliser un quel-
conque travail sur l'appareil.
Débranchez la fiche secteur du chargeur.
Débranchez la fiche de la batterie.
PRÉCAUTION
Risque de blessures
La turbine d'aspiration a une inertie de fonctionnement
après l'arrêt de l'appareil.
Intervenez sur l'appareil seulement lorsque la turbine
d'aspiration est entièrement arrêtée.
 Vidanger et éliminer l'eau sale et l'eau propre.
Intervalles de maintenance
Après chaque fonctionnement
ATTENTION
Nettoyage non conforme
Risque d'endommagement.
Ne projetez pas d'eau sur l'appareil.
Ne pas utiliser de détergent agressif.
Pour la description détaillée des différents travaux de
maintenance, voir le chapitre « Travaux de
maintenance ».
 Vidanger l'eau sale.
 Rincer le réservoir d'eau sale.
 Nettoyer le filtre à impuretés grossières.
 Nettoyer le tamis de turbine.
 Tête de nettoyage R uniquement : retirer et vider le
réservoir de déchets volumineux.
 Nettoyer l'extérieur de l'appareil à l'aide d'un chiffon
humide imbibé d'une solution basique de nettoyage.
 Nettoyer les lèvres d'aspiration, en vérifier l'usure et
les remplacer si nécessaire.
 Nettoyer les joints racleurs, en vérifier l'usure et les
remplacer si nécessaire.
 Nettoyer les brosses, en vérifier l'usure et les rem-
placer si nécessaire.
 Charger la batterie.
 Si le niveau de charge est inférieur à 50%, char-
ger complètement et sans interruption la batterie.
 Si le niveau de charge est supérieur à 50%, charger
la batterie uniquement si la prochaine utilisation re-
quiert la durée de fonctionnement complète.
Toutes les semaines
 En cas d'utilisation fréquente, charger la batterie
complètement et sans interruption au moins une fois
par semaine.
Tous les mois
 Si l'appareil est temporairement arrêté
(entreposage) : procéder à la charge d'égalisation
de la batterie.
 Vérifier l'oxydation des pôles de la batterie, les bros-
ser si besoin. Vérifier la bonne fixation des câbles
de liaison.
 Nettoyer les joints entre le bac d'eau sale et le cou-
vercle et en vérifier l'étanchéité, les remplacer si be-
soin.
 Sur les batteries sans maintenance, vérifier l'étan-
chéité à l'acide des cellules.
 Tête de nettoyage R uniquement : nettoyer le tunnel
de la brosse.
 Tête de nettoyage R uniquement : Retirer la ba-
guette de distribution d'eau sur la tête de nettoyage
et nettoyer le canal d'eau.
Illustration U
 Après des arrêts prolongés, ranger l'appareil avec
les batteries complètement chargées. Charger la
batterie complètement au moins une fois par mois.
Tous les ans
 Faire réaliser l'inspection prescrite par le service
après-vente.
Inspection de sécurité/contrat de
maintenance
Vous pouvez convenir d'une inspection de maintenance
régulière ou conclure un contrat de maintenance avec
votre distributeur. Demandez conseil.
Travaux de maintenance
Nettoyer le tamis de turbine
1. Ouvrir le couvercle du bac d'eau sale.
2. Compresser les crans.
Illustration V
Cran
1
Flotteur
2
Tamis de turbine
3
3. Retirer le flotteur.
4. Tourner le tamis de turbine dans le sens antihoraire.
5. Retirer le tamis de turbine.
6. Nettoyer le tamis de turbine à l'eau courante.
7. Réinstaller le tamis de turbine.
8. Insérer le flotteur.
Retournement ou remplacement des lèvres
d'aspiration
Lorsque les lèvres d'aspiration sont usées, elles doivent
être retournées ou remplacées.
Les lèvres d'aspiration peuvent être tournées 3 fois
jusqu'à ce que les 4 bords soient usés.
1. Retirer la barre d'aspiration.
2. Dévisser les poignées étoiles.
Illustration W
Poignée-étoile
1
Bande de serrage
2
Partie intérieure de la barre d'aspiration
3
Fermeture de tension
4
3. Retirer la partie intérieure de la barre d'aspiration.
4. Ouvrir la fermeture de tension.
Français
5. Retirer la bande de serrage.
6. Détacher les lèvres d'aspiration de la partie inté-
rieure.
Illustration X
Joint racleur
1
Lèvre-support
2
Partie intérieure de la barre d'aspiration
3
Bande de serrage
4
7. Enfoncer les lèvres d'aspiration tournées ou nou-
velles sur les picots de la partie intérieure de la lèvre
d'aspiration.
8. Poser la bande de serrage.
9. Pousser la partie intérieure de la lèvre d'aspiration
dans la partie supérieure.
10. Visser et serrer les poignées étoiles.
Nettoyage du tamis des déchets volumineux
1. Ouvrir le couvercle du bac d'eau sale.
Illustration Y
Filtre à impuretés grossières
1
Filtre anti-peluches
2
2. Sortir le filtre à impuretés grossières vers le haut.
3. Rincer le filtre à impuretés grossières sous l'eau
courante.
4. Insérer le filtre à impuretés grossières dans le bac
d'eau sale.
Installer la tête de nettoyage D
1. Soulever le support de la tête de nettoyage (voir
chapitre « Clé intelligente grise / ... / Sélectionner la
forme du balai »).
2. Pousser la tête de nettoyage sous l'appareil de sorte
que le tuyau pointe vers l'arrière.
3. Ne faire glisser la tête de nettoyage qu'à moitié sous
l'appareil.
4. Appuyer sur le cran d'arrêt vers la gauche et retirer
le couvercle de la tête de nettoyage.
Illustration Z
Cran d'arrêt
1
Couvercle
2
5. Raccorder le câble d'alimentation de la tête de net-
toyage au câble de l'appareil (les mêmes couleurs
doivent correspondre).
Illustration AA
Câble appareil
1
Câble d'alimentation
2
6. Poser et enclencher le couvercle.
7. Pousser la tête de nettoyage au centre sous l'appareil.
8. Raccorder le coupleur rapide du flexible à la tête de
nettoyage sur le flexible de l'appareil.
Illustration AB
Coupleur rapide du flexible
1
Flexible
2
9. Insérer la patte au milieu de la tête de nettoyage
entre la fourche du levier.
Illustration AC
Pion de maintien
1
Levier
2
Patte
3
10. Aligner le support de la tête de nettoyage de sorte
que les trous du levier et de la tête de nettoyage cor-
respondent.
11. Insérer le pion de maintien dans les trous et faire
basculer la plaque d'arrêt vers le bas.
12. Pousser la goupille cylindrique dans le trou de la
barre de traction.
Illustration AD
Barre de traction
1
Goupille cylindrique
2
Coulisse
3
13. Pousser la barre de traction complètement vers le
bas dans la coulisse sur la tête de nettoyage.
14. Insérer la plaque d'arrêt dans la coulisse et l'emboî-
ter.
15. Répéter le processus avec la barre de traction du
côté opposé.
16. Insérer la clé intelligente grise.
17. Régler le type de brosse « Disk ».
