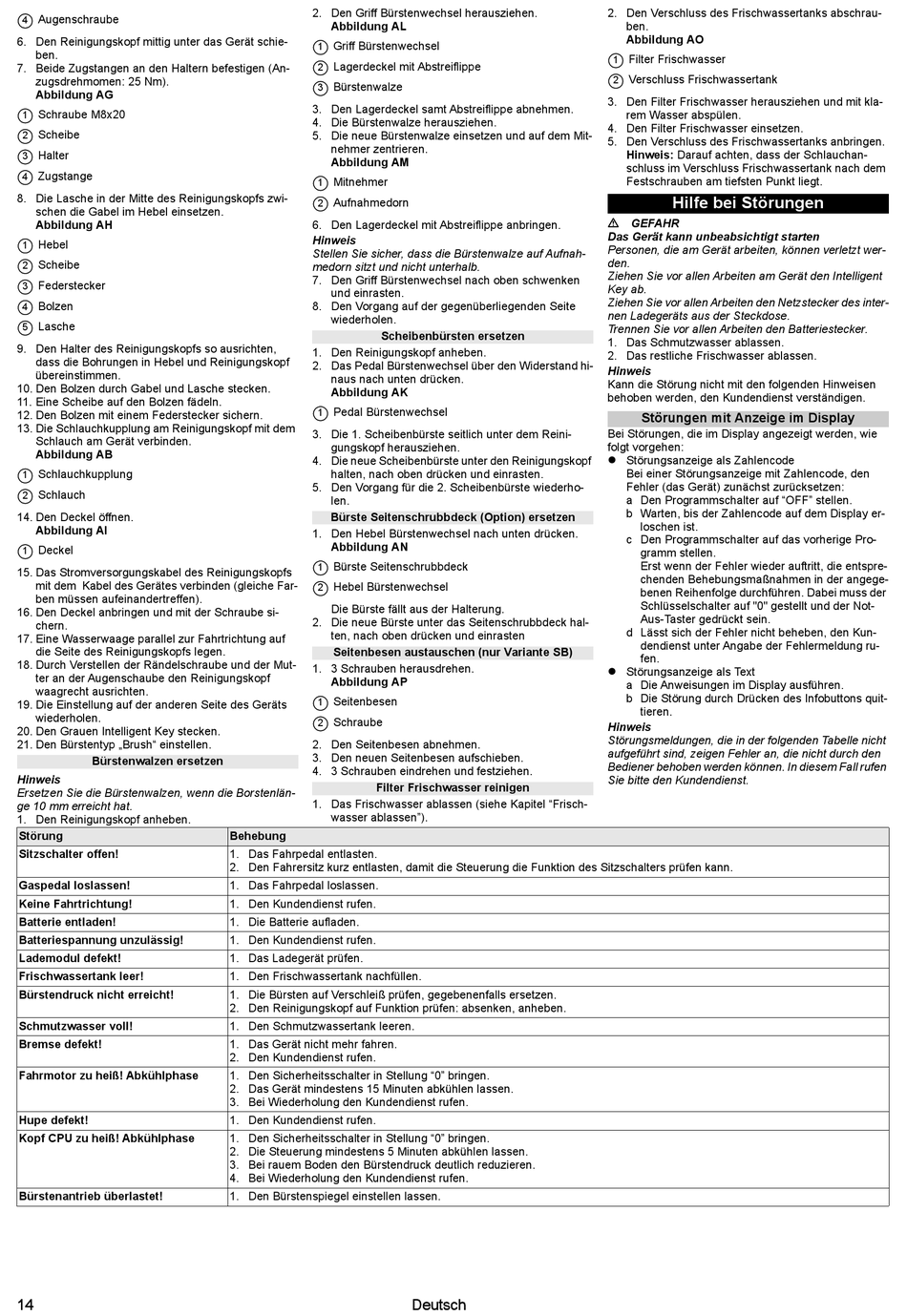

Augenschraube
4
6. Den Reinigungskopf mittig unter das Gerät schie-
ben.
7. Beide Zugstangen an den Haltern befestigen (An-
zugsdrehmomen: 25 Nm).
Abbildung AG
Schraube M8x20
1
Scheibe
2
Halter
3
Zugstange
4
8. Die Lasche in der Mitte des Reinigungskopfs zwi-
schen die Gabel im Hebel einsetzen.
Abbildung AH
Hebel
1
Scheibe
2
Federstecker
3
Bolzen
4
Lasche
5
9. Den Halter des Reinigungskopfs so ausrichten,
dass die Bohrungen in Hebel und Reinigungskopf
übereinstimmen.
10. Den Bolzen durch Gabel und Lasche stecken.
11. Eine Scheibe auf den Bolzen fädeln.
12. Den Bolzen mit einem Federstecker sichern.
13. Die Schlauchkupplung am Reinigungskopf mit dem
Schlauch am Gerät verbinden.
Abbildung AB
Schlauchkupplung
1
Schlauch
2
14. Den Deckel öffnen.
Abbildung AI
Deckel
1
15. Das Stromversorgungskabel des Reinigungskopfs
mit dem Kabel des Gerätes verbinden (gleiche Far-
ben müssen aufeinandertreffen).
16. Den Deckel anbringen und mit der Schraube si-
chern.
17. Eine Wasserwaage parallel zur Fahrtrichtung auf
die Seite des Reinigungskopfs legen.
18. Durch Verstellen der Rändelschraube und der Mut-
ter an der Augenschaube den Reinigungskopf
waagrecht ausrichten.
19. Die Einstellung auf der anderen Seite des Geräts
wiederholen.
20. Den Grauen Intelligent Key stecken.
21. Den Bürstentyp „Brush" einstellen.
Bürstenwalzen ersetzen
Hinweis
Ersetzen Sie die Bürstenwalzen, wenn die Borstenlän-
ge 10 mm erreicht hat.
1. Den Reinigungskopf anheben.
Störung
Sitzschalter offen!
Gaspedal loslassen!
Keine Fahrtrichtung!
Batterie entladen!
Batteriespannung unzulässig!
Lademodul defekt!
Frischwassertank leer!
Bürstendruck nicht erreicht!
Schmutzwasser voll!
Bremse defekt!
Fahrmotor zu heiß! Abkühlphase
Hupe defekt!
Kopf CPU zu heiß! Abkühlphase
Bürstenantrieb überlastet!
14
2. Den Griff Bürstenwechsel herausziehen.
Abbildung AL
Griff Bürstenwechsel
1
Lagerdeckel mit Abstreiflippe
2
Bürstenwalze
3
3. Den Lagerdeckel samt Abstreiflippe abnehmen.
4. Die Bürstenwalze herausziehen.
5. Die neue Bürstenwalze einsetzen und auf dem Mit-
nehmer zentrieren.
Abbildung AM
Mitnehmer
1
Aufnahmedorn
2
6. Den Lagerdeckel mit Abstreiflippe anbringen.
Hinweis
Stellen Sie sicher, dass die Bürstenwalze auf Aufnah-
medorn sitzt und nicht unterhalb.
7. Den Griff Bürstenwechsel nach oben schwenken
und einrasten.
8. Den Vorgang auf der gegenüberliegenden Seite
wiederholen.
Scheibenbürsten ersetzen
1. Den Reinigungskopf anheben.
2. Das Pedal Bürstenwechsel über den Widerstand hi-
naus nach unten drücken.
Abbildung AK
Pedal Bürstenwechsel
1
3. Die 1. Scheibenbürste seitlich unter dem Reini-
gungskopf herausziehen.
4. Die neue Scheibenbürste unter den Reinigungskopf
halten, nach oben drücken und einrasten.
5. Den Vorgang für die 2. Scheibenbürste wiederho-
len.
Bürste Seitenschrubbdeck (Option) ersetzen
1. Den Hebel Bürstenwechsel nach unten drücken.
Abbildung AN
Bürste Seitenschrubbdeck
1
Hebel Bürstenwechsel
2
Die Bürste fällt aus der Halterung.
2. Die neue Bürste unter das Seitenschrubbdeck hal-
ten, nach oben drücken und einrasten
Seitenbesen austauschen (nur Variante SB)
1. 3 Schrauben herausdrehen.
Abbildung AP
Seitenbesen
1
Schraube
2
2. Den Seitenbesen abnehmen.
3. Den neuen Seitenbesen aufschieben.
4. 3 Schrauben eindrehen und festziehen.
Filter Frischwasser reinigen
1. Das Frischwasser ablassen (siehe Kapitel "Frisch-
wasser ablassen").
Behebung
1. Das Fahrpedal entlasten.
2. Den Fahrersitz kurz entlasten, damit die Steuerung die Funktion des Sitzschalters prüfen kann.
1. Das Fahrpedal loslassen.
1. Den Kundendienst rufen.
1. Die Batterie aufladen.
1. Den Kundendienst rufen.
1. Das Ladegerät prüfen.
1. Den Frischwassertank nachfüllen.
1. Die Bürsten auf Verschleiß prüfen, gegebenenfalls ersetzen.
2. Den Reinigungskopf auf Funktion prüfen: absenken, anheben.
1. Den Schmutzwassertank leeren.
1. Das Gerät nicht mehr fahren.
2. Den Kundendienst rufen.
1. Den Sicherheitsschalter in Stellung "0" bringen.
2. Das Gerät mindestens 15 Minuten abkühlen lassen.
3. Bei Wiederholung den Kundendienst rufen.
1. Den Kundendienst rufen.
1. Den Sicherheitsschalter in Stellung "0" bringen.
2. Die Steuerung mindestens 5 Minuten abkühlen lassen.
3. Bei rauem Boden den Bürstendruck deutlich reduzieren.
4. Bei Wiederholung den Kundendienst rufen.
1. Den Bürstenspiegel einstellen lassen.
Deutsch
2. Den Verschluss des Frischwassertanks abschrau-
ben.
Abbildung AO
Filter Frischwasser
1
Verschluss Frischwassertank
2
3. Den Filter Frischwasser herausziehen und mit kla-
rem Wasser abspülen.
4. Den Filter Frischwasser einsetzen.
5. Den Verschluss des Frischwassertanks anbringen.
Hinweis: Darauf achten, dass der Schlauchan-
schluss im Verschluss Frischwassertank nach dem
Festschrauben am tiefsten Punkt liegt.
Hilfe bei Störungen
GEFAHR
Das Gerät kann unbeabsichtigt starten
Personen, die am Gerät arbeiten, können verletzt wer-
den.
Ziehen Sie vor allen Arbeiten am Gerät den Intelligent
Key ab.
Ziehen Sie vor allen Arbeiten den Netzstecker des inter-
nen Ladegeräts aus der Steckdose.
Trennen Sie vor allen Arbeiten den Batteriestecker.
1. Das Schmutzwasser ablassen.
2. Das restliche Frischwasser ablassen.
Hinweis
Kann die Störung nicht mit den folgenden Hinweisen
behoben werden, den Kundendienst verständigen.
Störungen mit Anzeige im Display
Bei Störungen, die im Display angezeigt werden, wie
folgt vorgehen:
 Störungsanzeige als Zahlencode
Bei einer Störungsanzeige mit Zahlencode, den
Fehler (das Gerät) zunächst zurücksetzen:
a Den Programmschalter auf "OFF" stellen.
b Warten, bis der Zahlencode auf dem Display er-
loschen ist.
c Den Programmschalter auf das vorherige Pro-
gramm stellen.
Erst wenn der Fehler wieder auftritt, die entspre-
chenden Behebungsmaßnahmen in der angege-
benen Reihenfolge durchführen. Dabei muss der
Schlüsselschalter auf "0" gestellt und der Not-
Aus-Taster gedrückt sein.
d Lässt sich der Fehler nicht beheben, den Kun-
dendienst unter Angabe der Fehlermeldung ru-
fen.
 Störungsanzeige als Text
a Die Anweisungen im Display ausführen.
b Die Störung durch Drücken des Infobuttons quit-
tieren.
Hinweis
Störungsmeldungen, die in der folgenden Tabelle nicht
aufgeführt sind, zeigen Fehler an, die nicht durch den
Bediener behoben werden können. In diesem Fall rufen
Sie bitte den Kundendienst.
