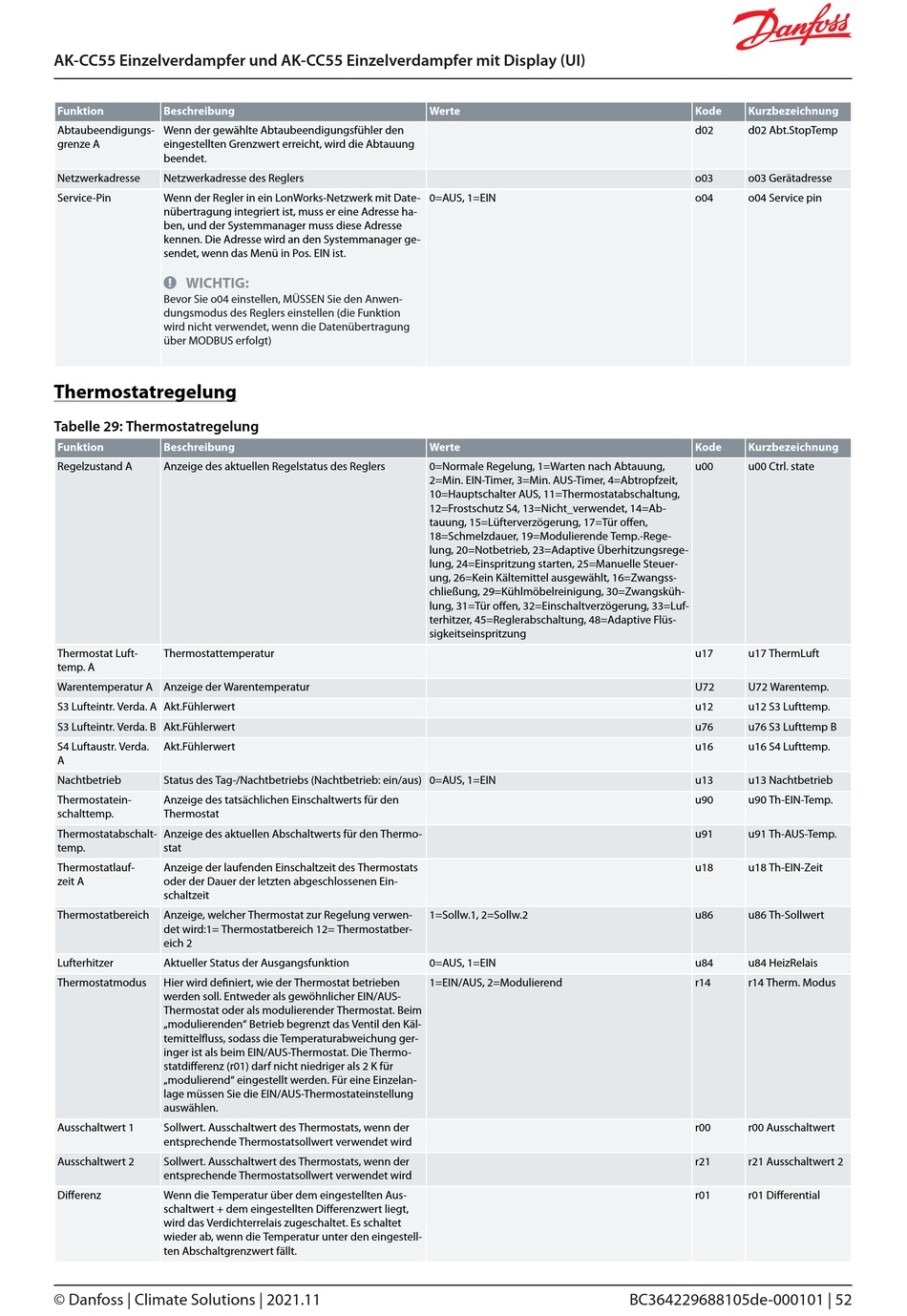

AK-CC55 Einzelverdampfer und AK-CC55 Einzelverdampfer mit Display (UI)
Funktion Beschreibung
Abtaubeendigungs- Wenn der gewählte Abtaubeendigungsfühler den
grenze A eingestellten Grenzwert erreicht, wird die Abtauung
beendet.
Netzwerkadresse Netzwerkadresse des Reglers
Service-Pin Wenn der Regler in ein LonWorks-Netzwerk mit Date-
nübertragung integriert ist, muss er eine Adresse ha-
ben, und der Systemmanager muss diese Adresse
kennen. Die Adresse wird an den Systemmanager ge-
sendet, wenn das Menü in Pos. EIN ist.
 WICHTIG:
Bevor Sie o04 einstellen, MÜSSEN Sie den Anwen-
dungsmodus des Reglers einstellen (die Funktion
wird nicht verwendet, wenn die Datenübertragung
über MODBUS erfolgt)

Thermostatregelung

Tabelle 29: Thermostatregelung
Funktion Beschreibung
Regelzustand A Anzeige des aktuellen Regelstatus des Reglers
Thermostat Luft- Thermostattemperatur
temp. A
Warentemperatur A Anzeige der Warentemperatur
S3 Lufteintr. Verda. A Akt.Fühlerwert
S3 Lufteintr. Verda. B Akt.Fühlerwert
S4 Luftaustr. Verda. Akt.Fühlerwert
A
Nachtbetrieb Status des Tag-/Nachtbetriebs (Nachtbetrieb: ein/aus) 0=AUS, 1=EIN
Thermostatein- Anzeige des tatsächlichen Einschaltwerts für den
schalttemp. Thermostat
Thermostatabschalt- Anzeige des aktuellen Abschaltwerts für den Thermo-
temp. stat
Thermostatlauf- Anzeige der laufenden Einschaltzeit des Thermostats
zeit A oder der Dauer der letzten abgeschlossenen Ein-
schaltzeit
Thermostatbereich Anzeige, welcher Thermostat zur Regelung verwen-
det wird:1= Thermostatbereich 12= Thermostatber-
eich 2
Lufterhitzer Aktueller Status der Ausgangsfunktion
Thermostatmodus Hier wird definiert, wie der Thermostat betrieben
werden soll. Entweder als gewöhnlicher EIN/AUS-
Thermostat oder als modulierender Thermostat. Beim
„modulierenden" Betrieb begrenzt das Ventil den Käl-
temittelfluss, sodass die Temperaturabweichung ger-
inger ist als beim EIN/AUS-Thermostat. Die Thermo-
statdifferenz (r01) darf nicht niedriger als 2 K für
„modulierend" eingestellt werden. Für eine Einzelan-
lage müssen Sie die EIN/AUS-Thermostateinstellung
auswählen.
Ausschaltwert 1 Sollwert. Ausschaltwert des Thermostats, wenn der
entsprechende Thermostatsollwert verwendet wird
Ausschaltwert 2 Sollwert. Ausschaltwert des Thermostats, wenn der
entsprechende Thermostatsollwert verwendet wird
Differenz Wenn die Temperatur über dem eingestellten Aus-
schaltwert + dem eingestellten Differenzwert liegt,
wird das Verdichterrelais zugeschaltet. Es schaltet
wieder ab, wenn die Temperatur unter den eingestell-
ten Abschaltgrenzwert fällt.
© Danfoss | Climate Solutions | 2021.11
Werte
0=AUS, 1=EIN
Werte
0=Normale Regelung, 1=Warten nach Abtauung,
2=Min. EIN-Timer, 3=Min. AUS-Timer, 4=Abtropfzeit,
10=Hauptschalter AUS, 11=Thermostatabschaltung,
12=Frostschutz S4, 13=Nicht_verwendet, 14=Ab-
tauung, 15=Lüfterverzögerung, 17=Tür offen,
18=Schmelzdauer, 19=Modulierende Temp.-Rege-
lung, 20=Notbetrieb, 23=Adaptive Überhitzungsrege-
lung, 24=Einspritzung starten, 25=Manuelle Steuer-
ung, 26=Kein Kältemittel ausgewählt, 16=Zwangss-
chließung, 29=Kühlmöbelreinigung, 30=Zwangsküh-
lung, 31=Tür offen, 32=Einschaltverzögerung, 33=Luf-
terhitzer, 45=Reglerabschaltung, 48=Adaptive Flüs-
sigkeitseinspritzung
1=Sollw.1, 2=Sollw.2
0=AUS, 1=EIN
1=EIN/AUS, 2=Modulierend
Kode Kurzbezeichnung
d02 d02 Abt.StopTemp
o03 o03 Gerätadresse
o04 o04 Service pin
Kode Kurzbezeichnung
u00 u00 Ctrl. state
u17 u17 ThermLuft
U72 U72 Warentemp.
u12 u12 S3 Lufttemp.
u76 u76 S3 Lufttemp B
u16 u16 S4 Lufttemp.
u13 u13 Nachtbetrieb
u90 u90 Th-EIN-Temp.
u91 u91 Th-AUS-Temp.
u18 u18 Th-EIN-Zeit
u86 u86 Th-Sollwert
u84 u84 HeizRelais
r14 r14 Therm. Modus
r00 r00 Ausschaltwert
r21 r21 Ausschaltwert 2
r01 r01 Differential
