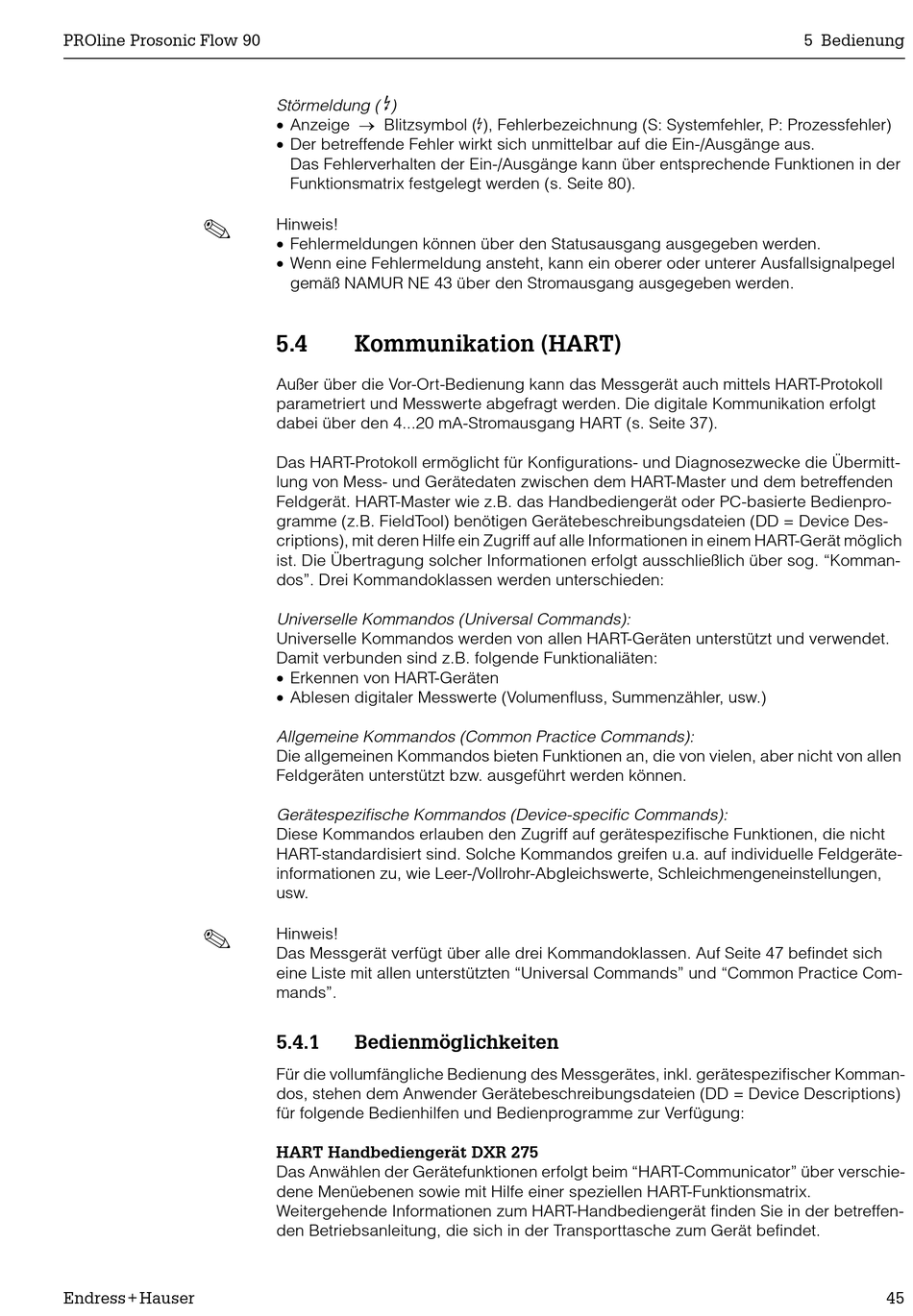

PROline Prosonic Flow 90
!
!
Endress+Hauser
$
Störmeldung ( )
x Anzeige o Blitzsymbol ($), Fehlerbezeichnung (S: Systemfehler, P: Prozessfehler)
x Der betreffende Fehler wirkt sich unmittelbar auf die Ein-/Ausgänge aus.
Das Fehlerverhalten der Ein-/Ausgänge kann über entsprechende Funktionen in der
Funktionsmatrix festgelegt werden (s. Seite 80).
Hinweis!
x Fehlermeldungen können über den Statusausgang ausgegeben werden.
x Wenn eine Fehlermeldung ansteht, kann ein oberer oder unterer Ausfallsignalpegel
gemäß NAMUR NE 43 über den Stromausgang ausgegeben werden.
5.4

Kommunikation (HART)

Außer über die Vor-Ort-Bedienung kann das Messgerät auch mittels HART-Protokoll
parametriert und Messwerte abgefragt werden. Die digitale Kommunikation erfolgt
dabei über den 4...20 mA-Stromausgang HART (s. Seite 37).
Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermitt-
lung von Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden
Feldgerät. HART-Master wie z.B. das Handbediengerät oder PC-basierte Bedienpro-
gramme (z.B. FieldTool) benötigen Gerätebeschreibungsdateien (DD = Device Des-
criptions), mit deren Hilfe ein Zugriff auf alle Informationen in einem HART-Gerät möglich
ist. Die Übertragung solcher Informationen erfolgt ausschließlich über sog. "Komman-
dos". Drei Kommandoklassen werden unterschieden:
Universelle Kommandos (Universal Commands):
Universelle Kommandos werden von allen HART-Geräten unterstützt und verwendet.
Damit verbunden sind z.B. folgende Funktionaliäten:
x Erkennen von HART-Geräten
x Ablesen digitaler Messwerte (Volumenfluss, Summenzähler, usw.)
Allgemeine Kommandos (Common Practice Commands):
Die allgemeinen Kommandos bieten Funktionen an, die von vielen, aber nicht von allen
Feldgeräten unterstützt bzw. ausgeführt werden können.
Gerätespezifische Kommandos (Device-specific Commands):
Diese Kommandos erlauben den Zugriff auf gerätespezifische Funktionen, die nicht
HART-standardisiert sind. Solche Kommandos greifen u.a. auf individuelle Feldgeräte-
informationen zu, wie Leer-/Vollrohr-Abgleichswerte, Schleichmengeneinstellungen,
usw.
Hinweis!
Das Messgerät verfügt über alle drei Kommandoklassen. Auf Seite 47 befindet sich
eine Liste mit allen unterstützten "Universal Commands" und "Common Practice Com-
mands".
5.4.1 Bedienmöglichkeiten
Für die vollumfängliche Bedienung des Messgerätes, inkl. gerätespezifischer Komman-
dos, stehen dem Anwender Gerätebeschreibungsdateien (DD = Device Descriptions)
für folgende Bedienhilfen und Bedienprogramme zur Verfügung:
HART Handbediengerät DXR 275
Das Anwählen der Gerätefunktionen erfolgt beim "HART-Communicator" über verschie-
dene Menüebenen sowie mit Hilfe einer speziellen HART-Funktionsmatrix.
Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betreffen-
den Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet.
5 Bedienung
45
