9.9 Austausch von Wechselmesselektroden
(Nicht für Eichbetrieb)
Der Messaufnehmer Promag W (DN 350...2000) ist optional mit Wechselmesselektroden lieferbar.
Diese Konstruktion ermöglicht es, die Messelektroden unter Prozessbedingungen auszutauschen
oder zu reinigen (s. Seite 100).

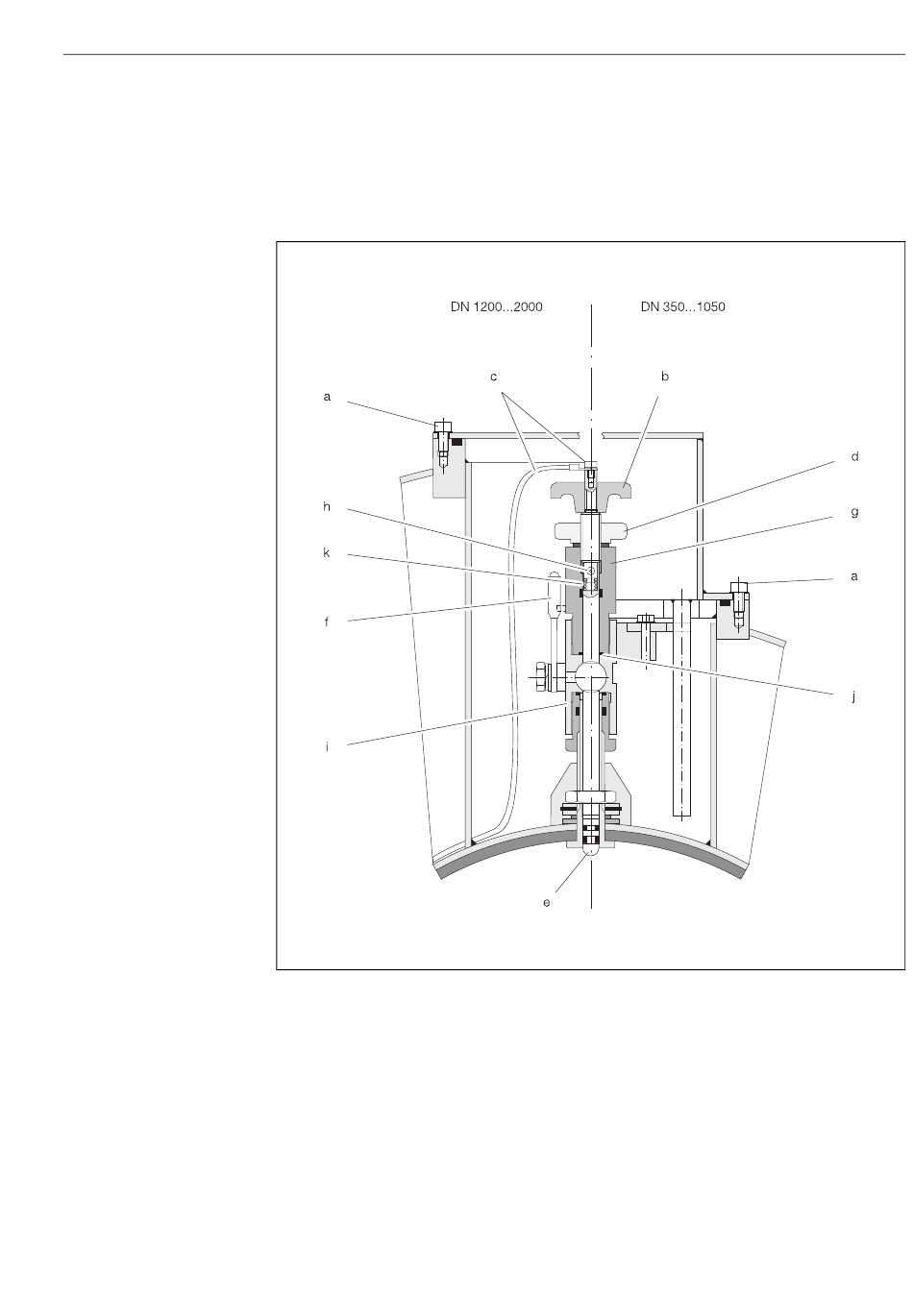

Austauschvorrichtung für die Wechselmesselektroden (Ein-/Ausbau → Seite 100)
Abb. 50:
a Innensechskant-Zylinderschraube
b Drehgriff
c Elektrodenkabel
d Rändelmutter (Kontermutter)
e Messelektrode
f Absperrhahn (Kugelhahn)
g Haltezylinder
h Verriegelungsbolzen (Drehgriff)
i Kugelhahn-Gehäuse
j Dichtung (Haltezylinder)
k Spiralfeder
9 Störungsbehebung
F06-5xWxxxxx-00-05-xx-xx-000
