- Der Luftdruck ist von der verwendeten Bereifung abhängig.

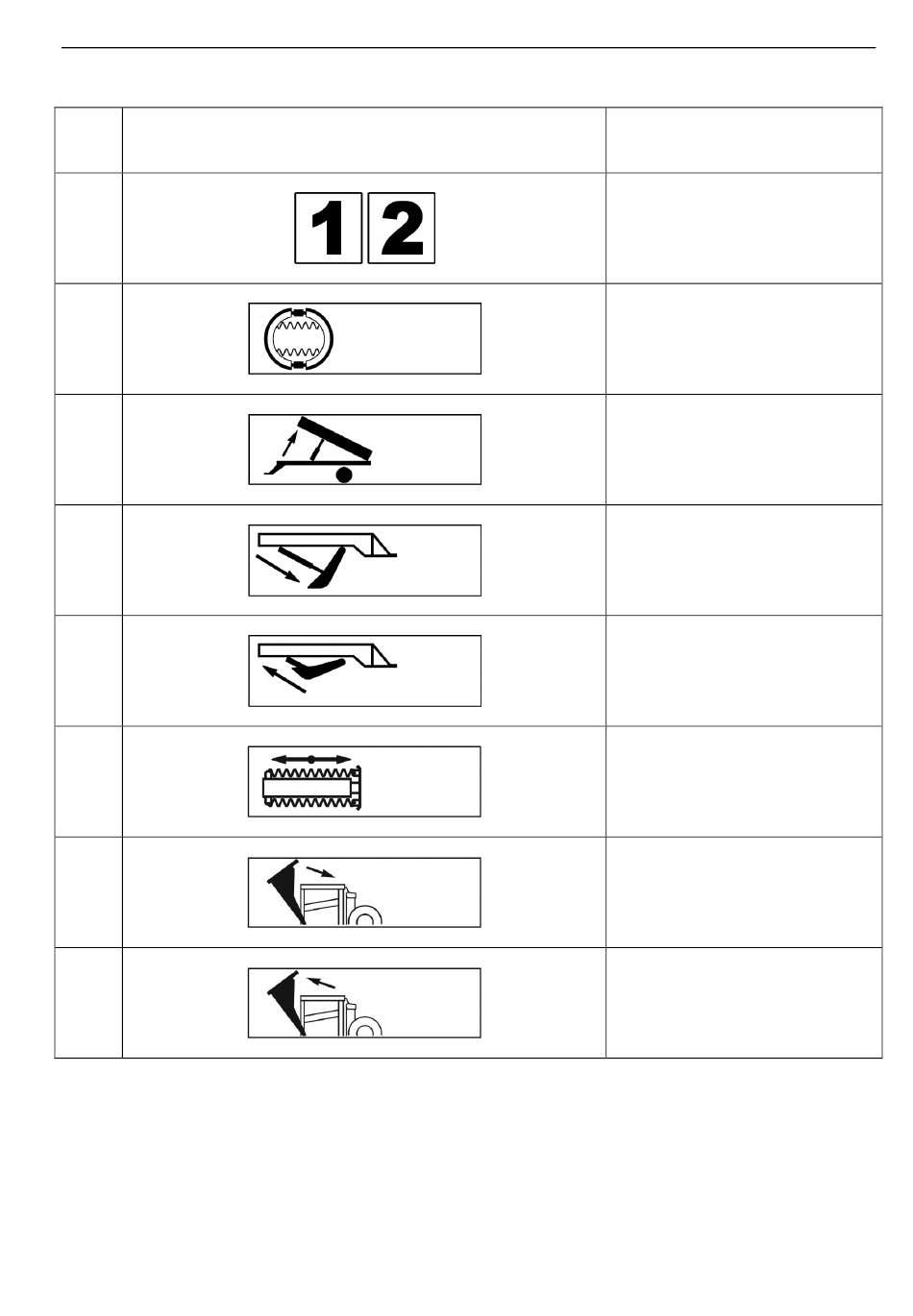

Die Nummerierung der Spalte „Lfd. Nr." stimmt mit den Bezeichnungen in der Abbildung (2.3) überein
Der Aufkleber (13) befindet sich in der Nähe des Hydraulikventils. Die Aufkleber (14) – (20)
befinden sich an den Hydraulikleitungen.
SCHILD
2.19
Pronar T679
BEDEUTUNG
Stellung des Steuerventils
der Hydraulikanlage der
Kippvorrichtung (1 oder 2
Anhänger).
Versorgungsleitung der
hydraulischen Bremsanlage
Versorgungsleitung der
Hydraulikanlage der
Kippvorrichtung
Versorgungsleitung der
hydraulischen Scherenstütze
(Absenken).
Versorgungsleitung der
hydraulischen Stütze
(Anheben)
Versorgungsleitung der
Hydraulikanlage der geraden
Stütze (Einfahren, Ausfahren)
Versorgungsleitung der
Hydraulik für die Heckklappe
(Schließen)
Versorgungsleitung der
Hydraulik für die Heckklappe
(Öffnen)
