Pronar T679
KAPITEL 3
Die Installation wird über die externe Hydraulik des Schleppers mit Öl versorg. Das unter
Druck stehende Öl gelangt über die am Ende mit Schnellkupplungen ausgestatteten
Hydraulikleitungen (2) und (3) zu den Hydraulikzylindern (1), die das Öffnen und Schließen
der Klappe bewirken.
Die Bedienung der Klappe erfolgt aus der Kabine des Schleppers über den Hebel des
Hydraulikverteilers des Schleppers. Beim Anheben der Klappe geben zuerst die
Verriegelungshaken (4) die Klappe fei und anschließend wird die Klappe von den Zylindern
mithilfe der zwei Flügel (5) angehoben. Beim Schließen bewirken die Zylinder das Absenken
der Klappe und in der Schlussphase wird die Heckklappe von den Verriegelungshaken (4)
verriegelt.
3.2.7 FESTSTELLBREMSE

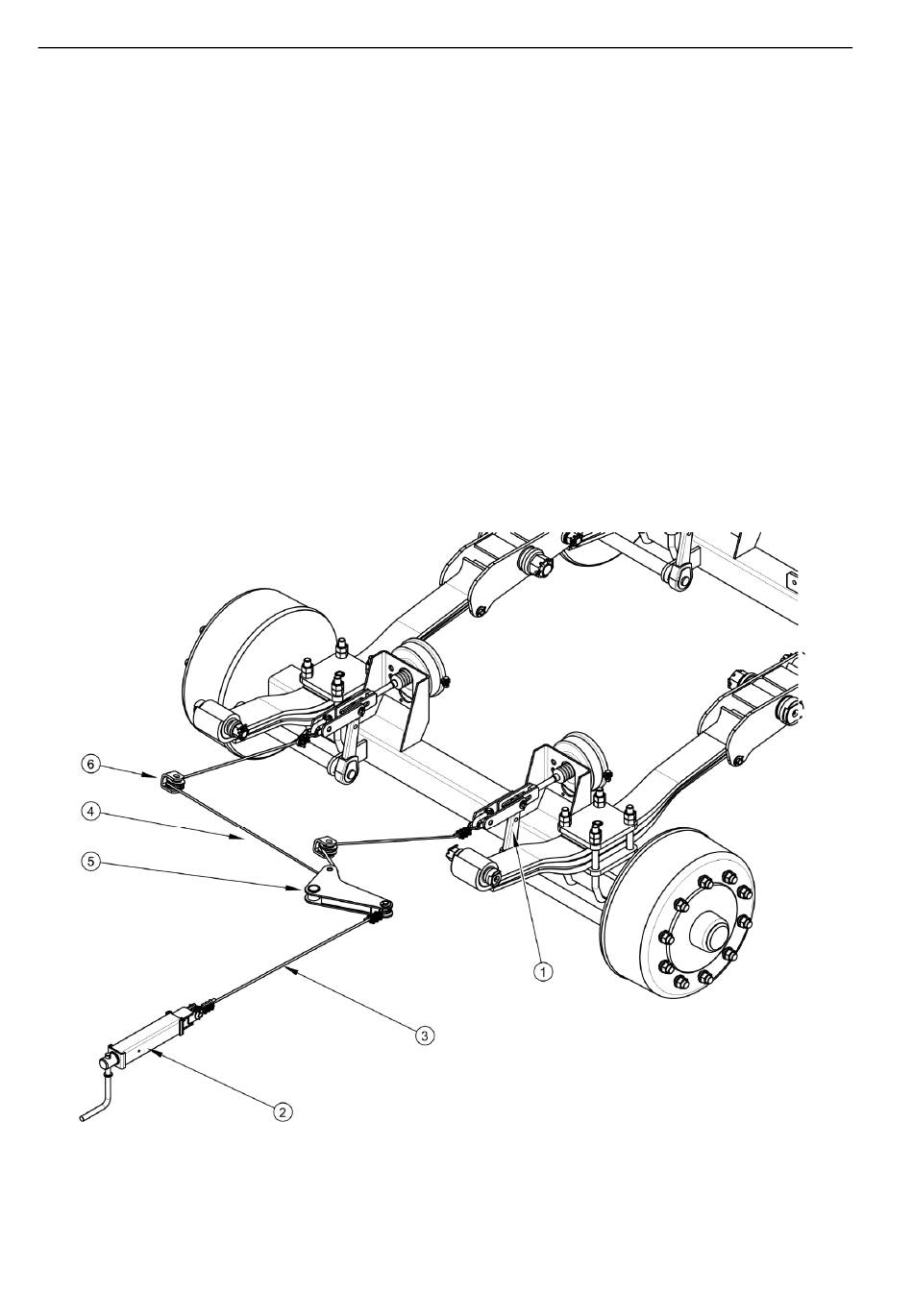

ABBILDUNG 3.13 Aufbau der Feststellbremse
(1) Spreiznockenhebel, (2) Kurbelmechanismus der Bremse, (3) Stahlseil I, (4) Stahlseil II,
(5) Hebel, (6) Umlenkrolle
3.18
