Pronar T679
ABBILDUNG 3.5

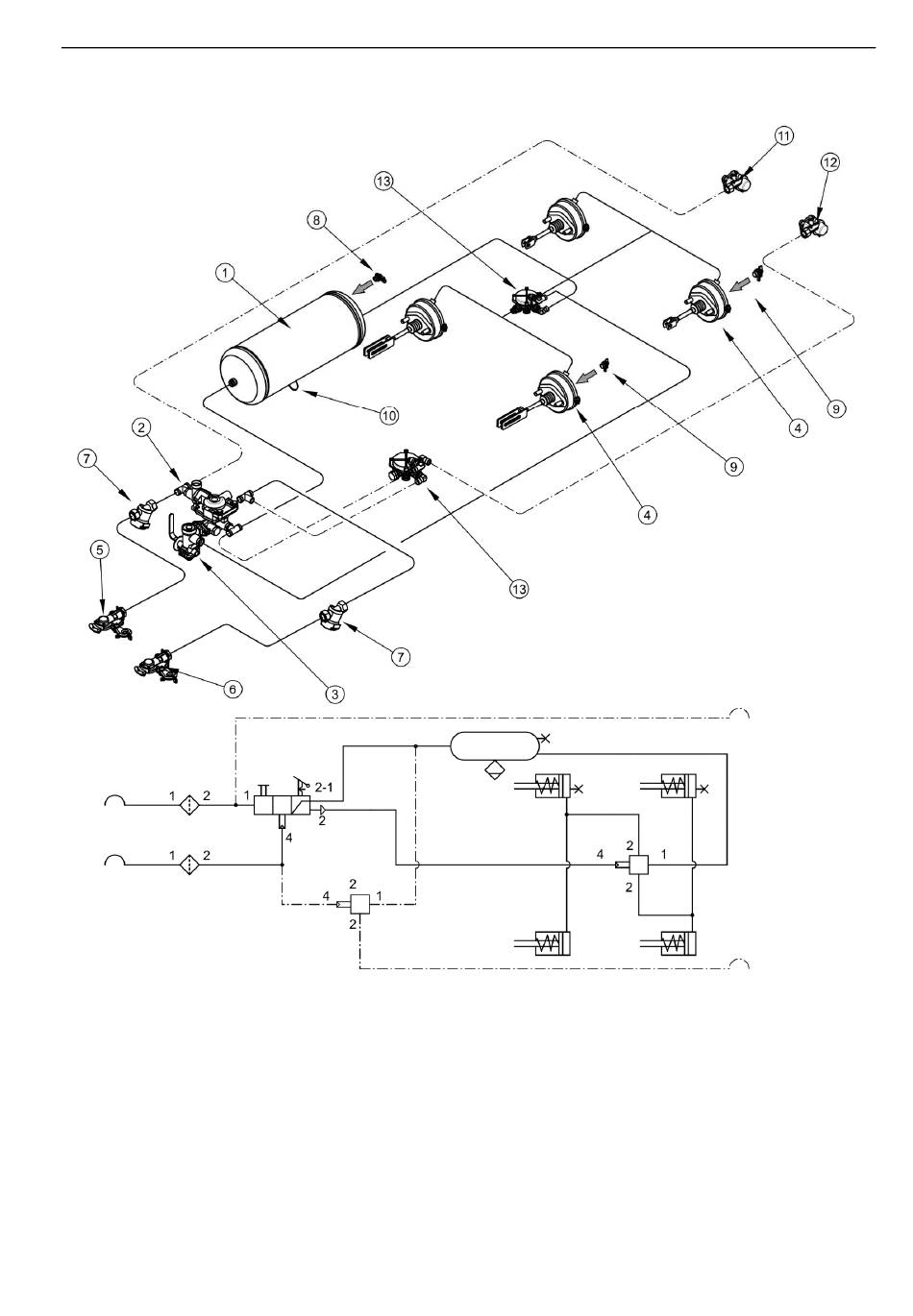

Aufbau und Schema der Zweikreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerventil, (3) manueller Bremskraftregler, (4) Pneumatikzylinder,
(5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss
des
Druckluftbehälters,
(9)
Kontrollanschluss
des
Pneumatikzylinders,
(10) Entwässerungsventil, (11) Buchse (rot) - Option, (12) Buchse (gelb) - Option,
(13) Relaisventil
