PRONAR T679 Betriebsanleitung Seite 54

Landwirtschaftlicher anhänger
Inhaltsverzeichnis

Werbung

Pronar T679
KAPITEL 3

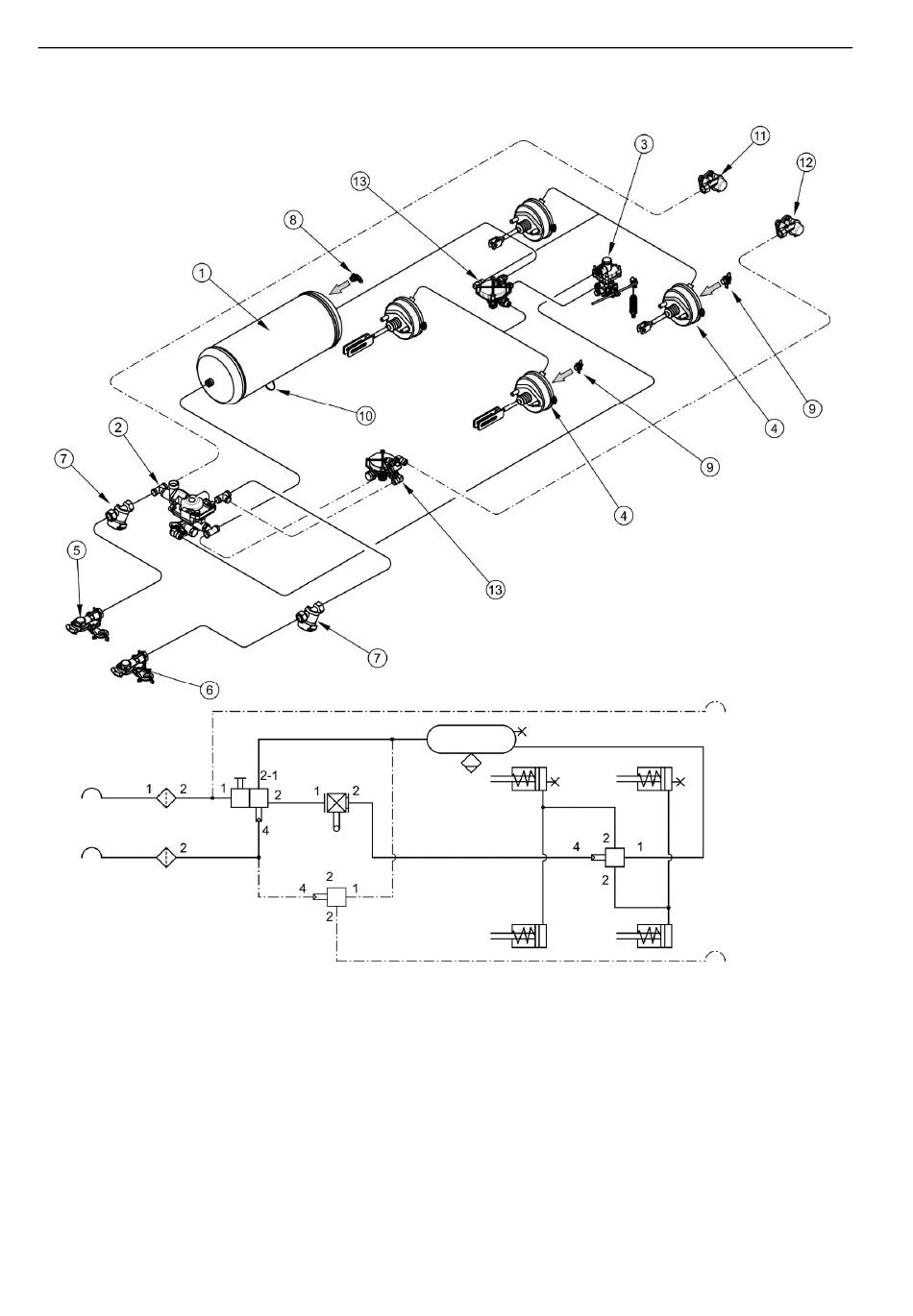

ABBILDUNG 3.6
Aufbau
und
Schema
der
Zweikreis-Druckluftbremse
mit
automatischem Bremskraftregler
(1)
Druckluftbehälter,
(2)
Steuerventil,
(3)
automatischer
Bremskraftregler,
(4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter,
(8) Kontrollanschluss des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders,
(10) Entwässerungsventil, (11) Buchse (rot) - Option, (12) Buchse (gelb) - Option,
(13) Relaisventil
3.10
