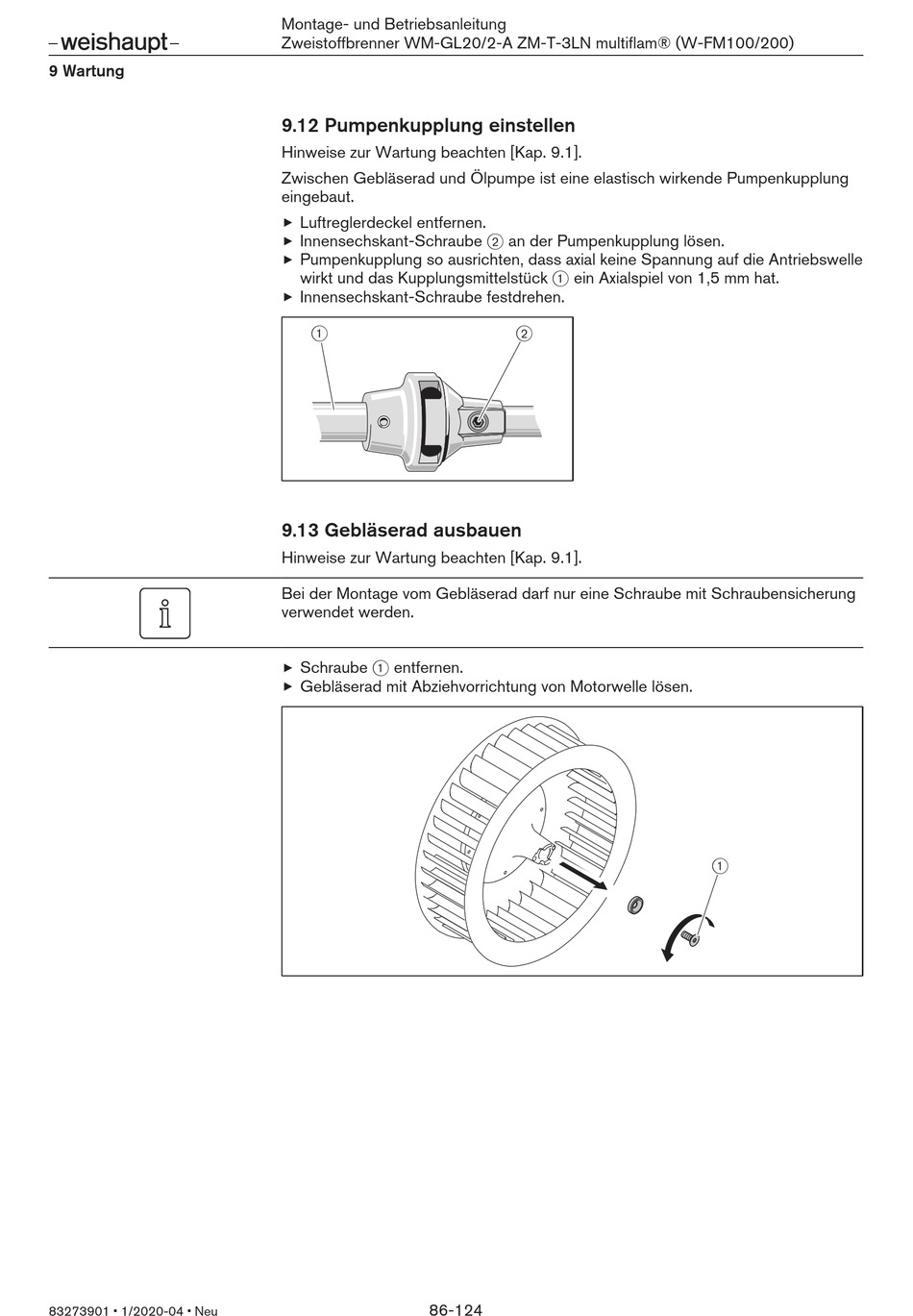

9.12 Pumpenkupplung einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Zwischen Gebläserad und Ölpumpe ist eine elastisch wirkende Pumpenkupplung
eingebaut.
Luftreglerdeckel entfernen.
Innensechskant-Schraube 2 an der Pumpenkupplung lösen.
Pumpenkupplung so ausrichten, dass axial keine Spannung auf die Antriebswelle
wirkt und das Kupplungsmittelstück 1 ein Axialspiel von 1,5 mm hat.
Innensechskant-Schraube festdrehen.
1
9.13 Gebläserad ausbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Bei der Montage vom Gebläserad darf nur eine Schraube mit Schraubensicherung
verwendet werden.
Schraube 1 entfernen.
Gebläserad mit Abziehvorrichtung von Motorwelle lösen.
