83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

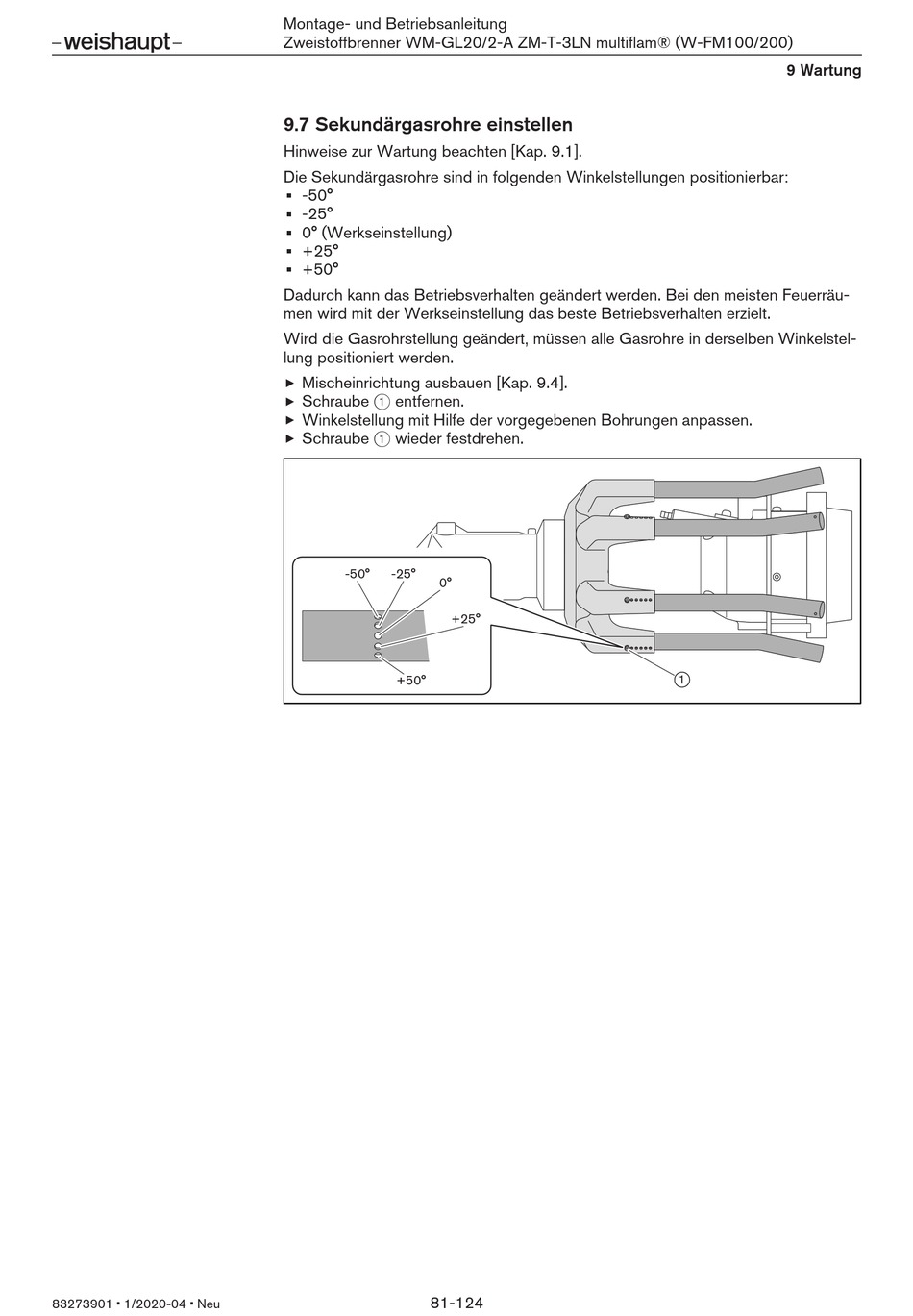

9.7 Sekundärgasrohre einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Die Sekundärgasrohre sind in folgenden Winkelstellungen positionierbar:
-50°
-25°
0° (Werkseinstellung)
+25°
+50°
Dadurch kann das Betriebsverhalten geändert werden. Bei den meisten Feuerräu-
men wird mit der Werkseinstellung das beste Betriebsverhalten erzielt.
Wird die Gasrohrstellung geändert, müssen alle Gasrohre in derselben Winkelstel-
lung positioniert werden.
Mischeinrichtung ausbauen [Kap. 9.4].
Schraube 1 entfernen.
Winkelstellung mit Hilfe der vorgegebenen Bohrungen anpassen.
Schraube 1 wieder festdrehen.
-50° -25°
0°
+25°
+50°
81-124
9 Wartung
