Weishaupt WM-GL20/2-A ZM-T-3LN multiflam Montage- Und Betriebsanleitung Seite 38

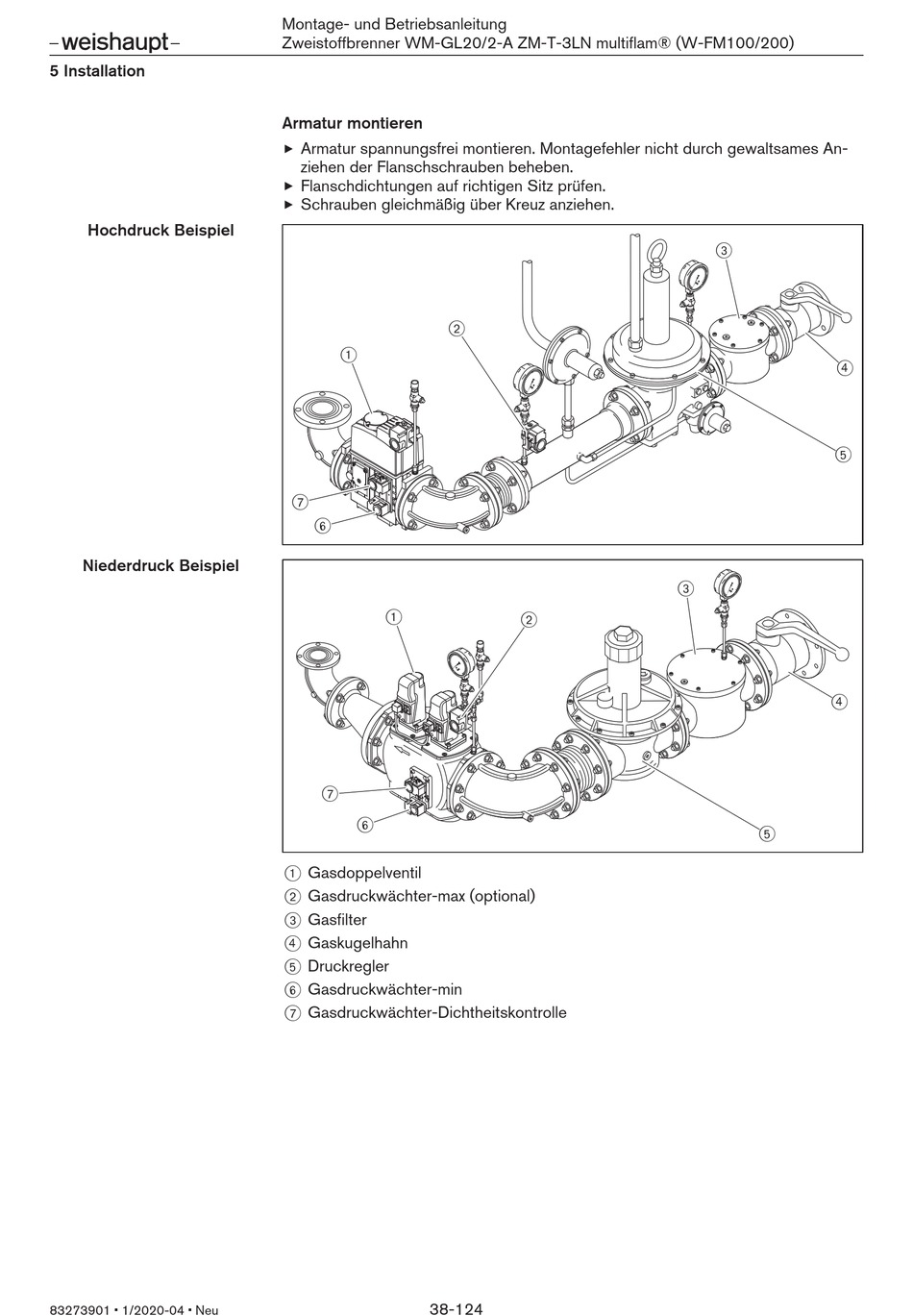

5 Installation
Hochdruck Beispiel
Niederdruck Beispiel
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)
Armatur montieren
Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An-
ziehen der Flanschschrauben beheben.
Flanschdichtungen auf richtigen Sitz prüfen.
Schrauben gleichmäßig über Kreuz anziehen.
2
1
7
6
1
7
6
1 Gasdoppelventil
2 Gasdruckwächter-max (optional)
3 Gasfilter
4 Gaskugelhahn
5 Druckregler
6 Gasdruckwächter-min
7 Gasdruckwächter-Dichtheitskontrolle
38-124
3
2
3
4
5
4
5
