Weishaupt WM-GL20/2-A ZM-T-3LN multiflam Montage- Und Betriebsanleitung Seite 55

3
4
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

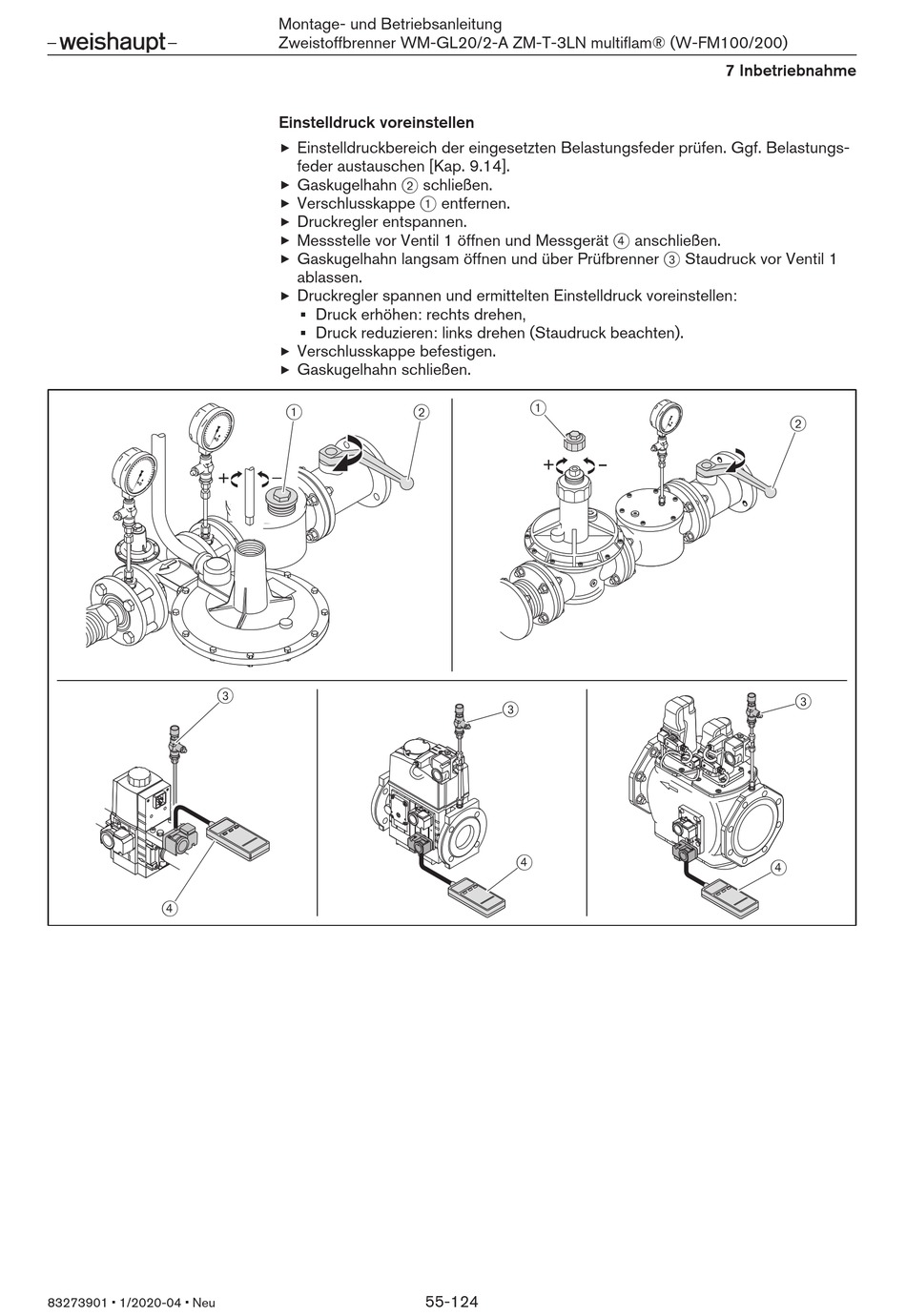

Einstelldruck voreinstellen
Einstelldruckbereich der eingesetzten Belastungsfeder prüfen. Ggf. Belastungs-
feder austauschen [Kap. 9.14].
Gaskugelhahn 2 schließen.
Verschlusskappe 1 entfernen.
Druckregler entspannen.
Messstelle vor Ventil 1 öffnen und Messgerät 4 anschließen.
Gaskugelhahn langsam öffnen und über Prüfbrenner 3 Staudruck vor Ventil 1
ablassen.
Druckregler spannen und ermittelten Einstelldruck voreinstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen (Staudruck beachten).
Verschlusskappe befestigen.
Gaskugelhahn schließen.
1 2
55-124
1
3
4
7 Inbetriebnahme
2
3
4
