Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

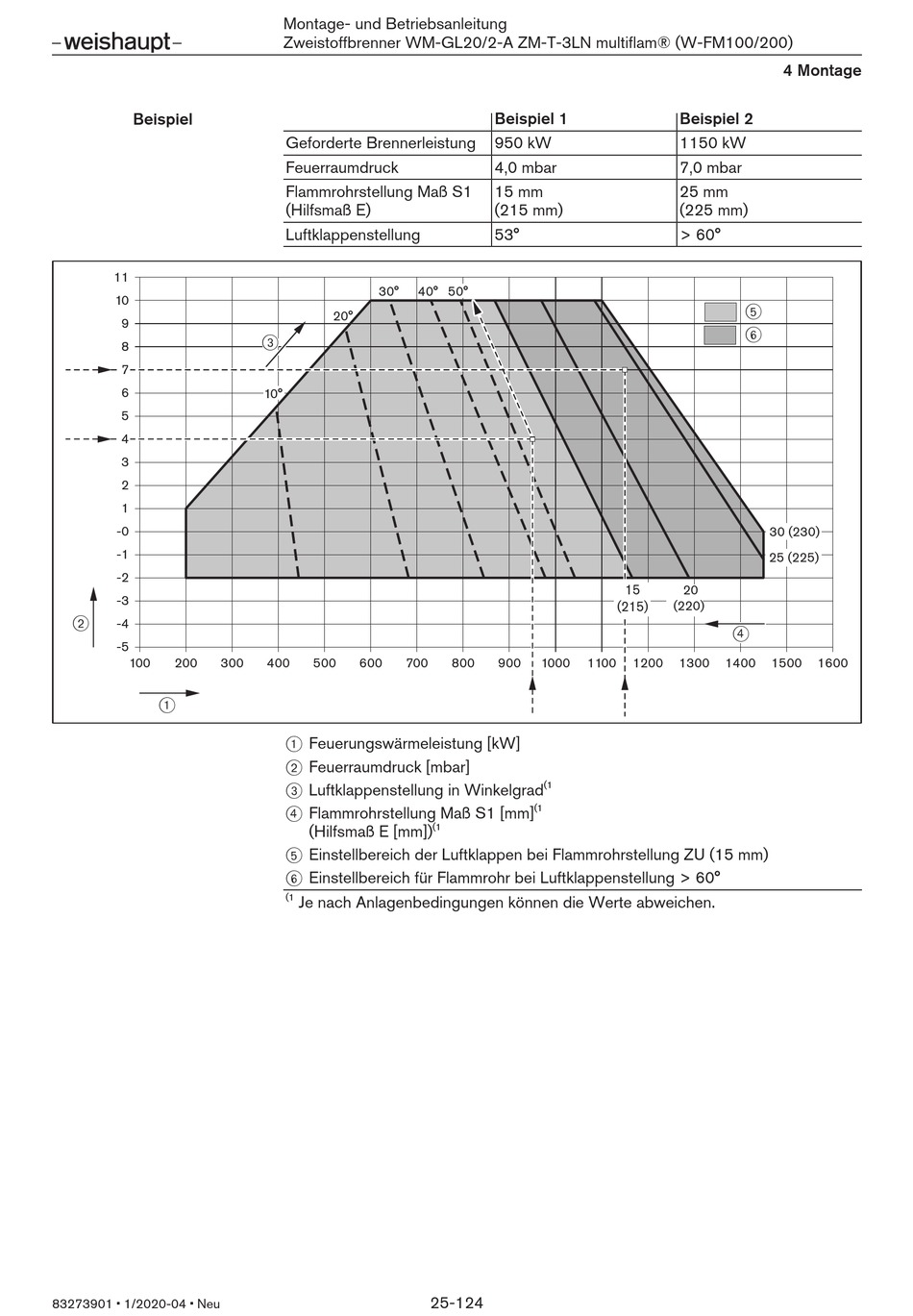

Geforderte Brennerleistung
Feuerraumdruck
Flammrohrstellung Maß S1
(Hilfsmaß E)
Luftklappenstellung
30° 40°
20°
3
10°
400 500 600 700
1 Feuerungswärmeleistung [kW]
2 Feuerraumdruck [mbar]
3 Luftklappenstellung in Winkelgrad
4 Flammrohrstellung Maß S1 [mm]
(1
(Hilfsmaß E [mm])
5 Einstellbereich der Luftklappen bei Flammrohrstellung ZU (15 mm)
6 Einstellbereich für Flammrohr bei Luftklappenstellung > 60°
(1
Je nach Anlagenbedingungen können die Werte abweichen.
25-124
Beispiel 1
950 kW
4,0 mbar
15 mm
(215 mm)
53°
50°
(215)
800 900 1000 1100
(1
(1
4 Montage
Beispiel 2
1150 kW
7,0 mbar
25 mm
(225 mm)
> 60°
5
6
30 (230)
25 (225)
15
20
(220)
4
1200 1300 1400 1500 1600
