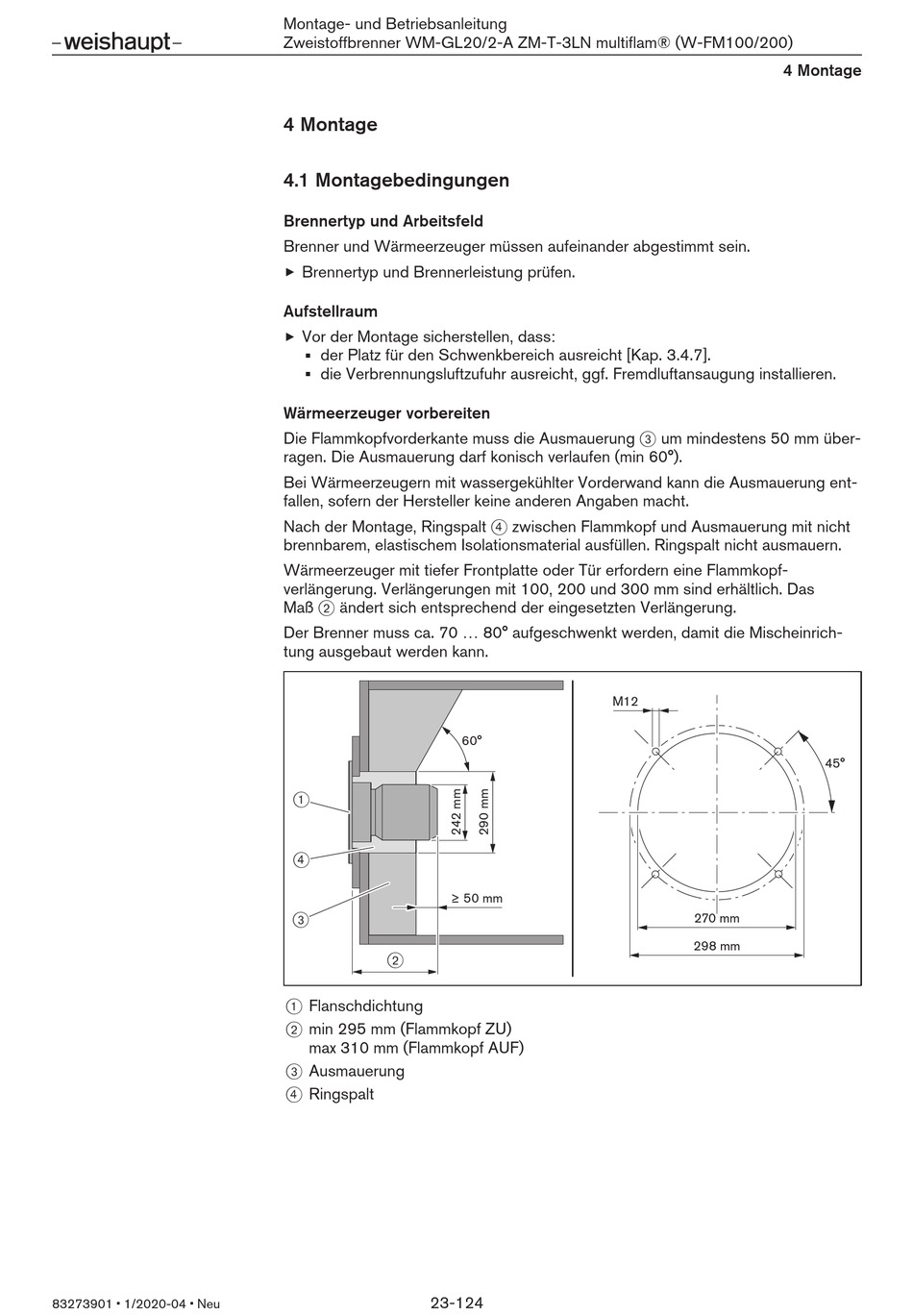

Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

4 Montage

4.1 Montagebedingungen

Brennertyp und Arbeitsfeld
Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein.
Brennertyp und Brennerleistung prüfen.
Aufstellraum
Vor der Montage sicherstellen, dass:
der Platz für den Schwenkbereich ausreicht [Kap. 3.4.7].
die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren.
Wärmeerzeuger vorbereiten
Die Flammkopfvorderkante muss die Ausmauerung 3 um mindestens 50 mm über-
ragen. Die Ausmauerung darf konisch verlaufen (min 60°).
Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung ent-
fallen, sofern der Hersteller keine anderen Angaben macht.
Nach der Montage, Ringspalt 4 zwischen Flammkopf und Ausmauerung mit nicht
brennbarem, elastischem Isolationsmaterial ausfüllen. Ringspalt nicht ausmauern.
Wärmeerzeuger mit tiefer Frontplatte oder Tür erfordern eine Flammkopf-
verlängerung. Verlängerungen mit 100, 200 und 300 mm sind erhältlich. Das
Maß 2 ändert sich entsprechend der eingesetzten Verlängerung.
Der Brenner muss ca. 70 ... 80° aufgeschwenkt werden, damit die Mischeinrich-
tung ausgebaut werden kann.
1
4
≥ 50 mm
3
2
1 Flanschdichtung
2 min 295 mm (Flammkopf ZU)
max 310 mm (Flammkopf AUF)
3 Ausmauerung
4 Ringspalt
23-124
M12
60°
4 Montage
45°
270 mm
298 mm
