Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)
Gasarmatur anschließen
Beiliegenden Schaltplan beachten.
Gasdoppelventil (Stecker K32) anschließen.
Magnetspule bei W-MF oder DMV,
Stellantrieb bei VGD.
Endschalter Überwachung Ventilhub (Stecker S33 / S35) anschließen, nur bei
VGD.
Gasdruckwächter-min (Stecker B31) anschließen.
Gasdruckwächter-Dichtheitskontrolle (Stecker B32) anschließen.
Gasdruckwächter-max (Stecker B33) ggf. anschließen.
Anschlussleitung zum Brenner anschließen, dabei Kabeleinführung W-FM ver-
wenden.
Brennermotor anschließen
Der Motor muss thermisch und gegen Kurzschluss geschützt werden. Weishaupt
empfiehlt den Einsatz von einem Motorschutzschalter.
Klemmkasten am Motor öffnen.
Spannungsversorgung nach beiliegendem Schaltplan anschließen, dabei Motor-
drehrichtung beachten.
Drehzahlregelung (optional)
Sitzt der Frequenzumrichter auf dem Motor, ist die Zuleitung zum Frequenzumrich-
ter ungeschirmt.
Sitzt der Frequenzumrichter separat, Steuerleitung und Motoranschluss abge-
schirmt verlegen.

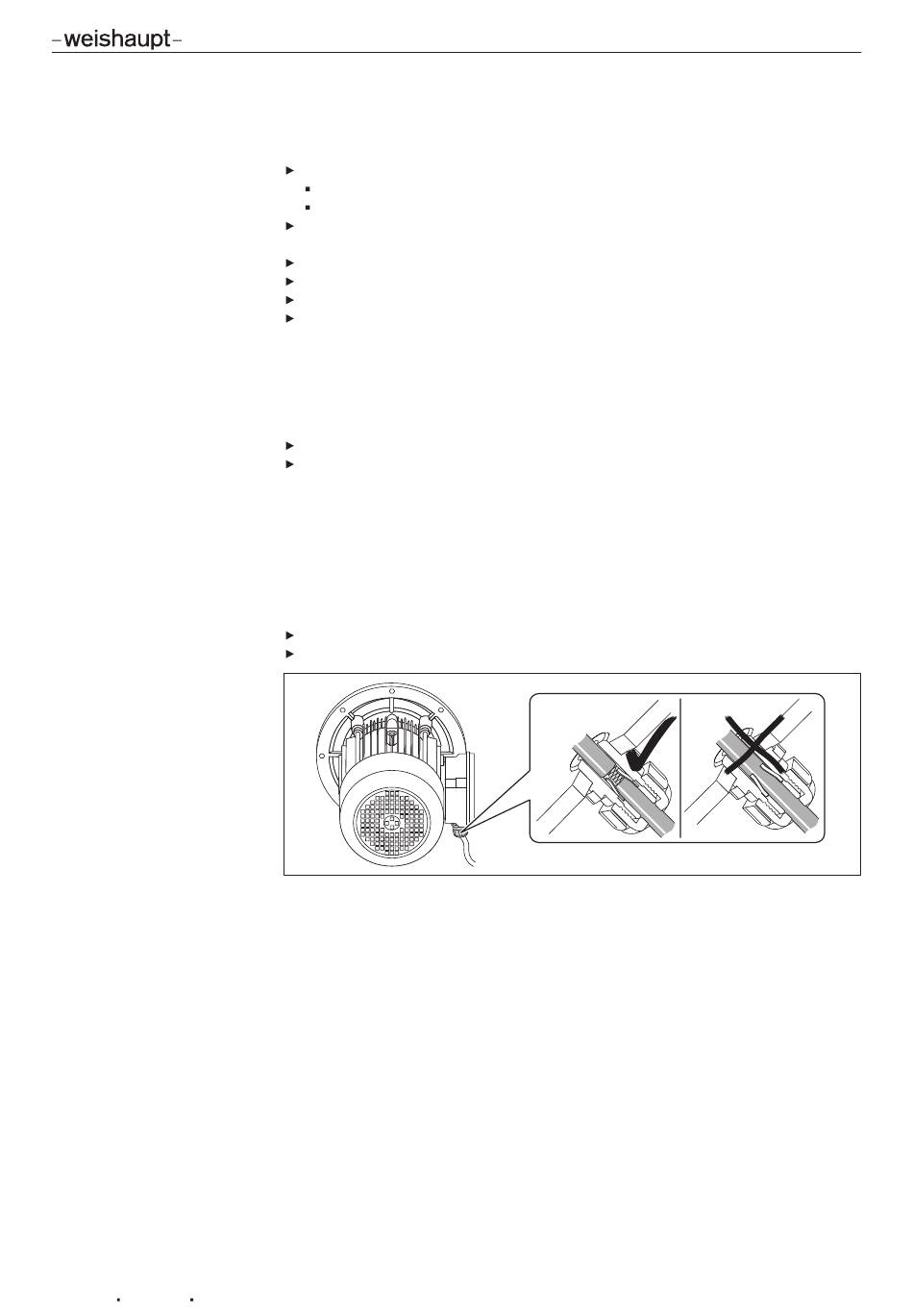

Schirm am Frequenzumrichter auf den Schirmbügeln auflegen.
Am Brenner Schirmkabelverschraubungen (Metall) verwenden.
43-124
5 Installation
