Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

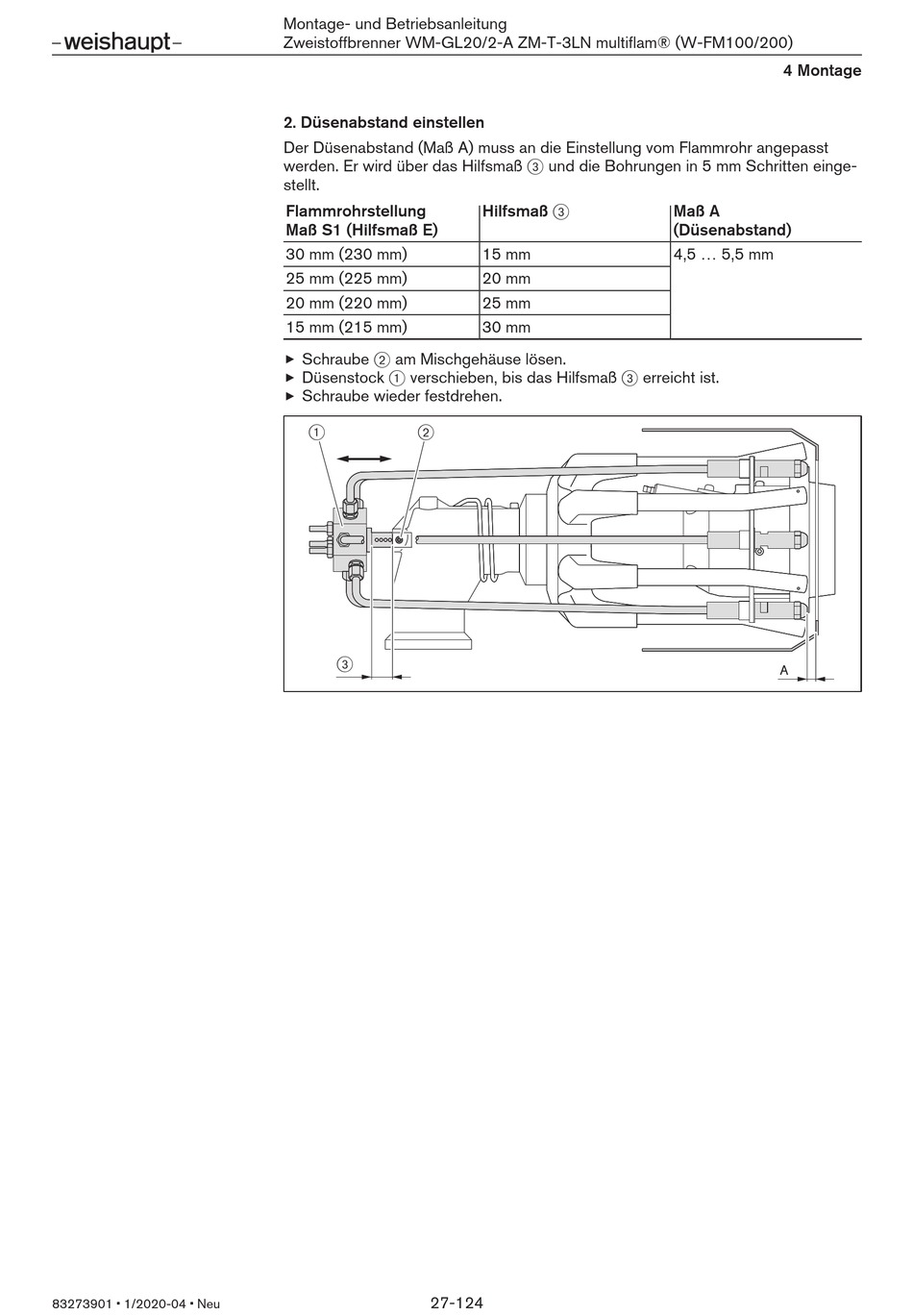

2. Düsenabstand einstellen
Der Düsenabstand (Maß A) muss an die Einstellung vom Flammrohr angepasst
werden. Er wird über das Hilfsmaß 3 und die Bohrungen in 5 mm Schritten einge-
stellt.
Flammrohrstellung
Maß S1 (Hilfsmaß E)
30 mm (230 mm)
25 mm (225 mm)
20 mm (220 mm)
15 mm (215 mm)
Schraube 2 am Mischgehäuse lösen.
Düsenstock 1 verschieben, bis das Hilfsmaß 3 erreicht ist.
Schraube wieder festdrehen.
1 2
3
27-124
Hilfsmaß 3
15 mm
20 mm
25 mm
30 mm
4 Montage
Maß A
(Düsenabstand)
4,5 ... 5,5 mm
A
