Montage- und Betriebsanleitung

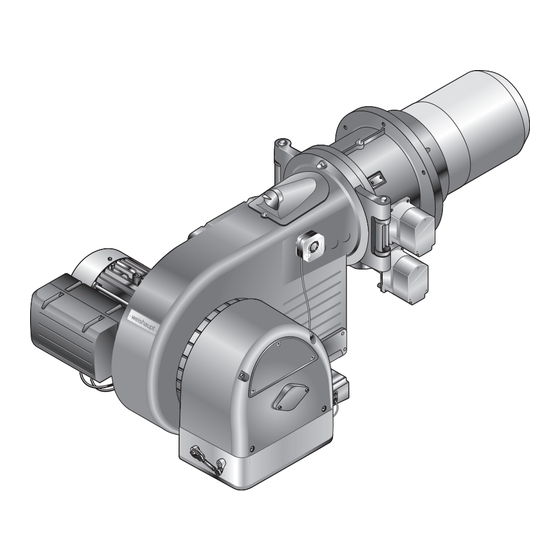

Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)
83289001 1/2018-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WM G30/2-A multiflam

Inhaltszusammenfassung für Weishaupt WM G30/2-A multiflam

  • Seite 1 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 83289001 1/2018-03...

  • Seite 2: Eu-Konformitätserklärung

    Gasbrenner WM-G 30/2-A Hersteller Max Weishaupt GmbH Anschrift Max-Weishaupt-Straße 14, DE-88475 Schwendi Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union: 2014/30/EU angewandte Normen: EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-4:2007...

  • Seite 3: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) Benutzerhinweise ...................... 6 1.1   Zielgruppe ........................ 6 1.2   Symbole  .........................  6 1.3   Gewährleistung und Haftung  .................. 7 Sicherheit .......................... 8 2.1   Bestimmungsgemäße Verwendung .................  8 2.2   Verhalten bei Gasgeruch  ...................  8 2.3  ...
  • Seite 4 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7.1.2   Gasanschlussdruck prüfen  ................ 35 7.1.3   Gasarmatur auf Dichtheit prüfen  .............. 36 7.1.4   Hochdruckregler Typ 06/1 … 09/1 und 1/1 … 5/1 prüfen  .... 38 7.1.5   Hochdruckregler Typ 5/1-25/50 … 9/1-100/150 prüfen  .......  39 7.1.6  ...
  • Seite 5 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) Projektierung ........................ 84 12.1   Abgasanlage ...................... 84 12.2   Zusätzliche Anforderungen  ................... 85 Ersatzteile  .........................  86 Stichwortverzeichnis .................... 100 5-104 83289001 1/2018-03 Sjo...

  • Seite 6: Benutzerhinweise

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Feuerungsmanager. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal.

  • Seite 7: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, eigenmächtige Veränderungen am Gerät, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden, Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern,...

  • Seite 8: Sicherheit

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für Dauerbetrieb an Wärmeerzeuger nach EN 303 und EN 676 ge- eignet. Der Brenner ist nur für Wärmeerzeuger mit Abgasführung nach Dreizugprinzip ge- eignet.

  • Seite 9: Elektrischer Anschluss

    Flüssig- und Erdgas erfordert einen Umbau. Dichtheitsprüfung nach jeder Wartung und Störungsbehebung durchführen. 2.4 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den, keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern,...

  • Seite 10: Produktbeschreibung

    WM - G30/2-A / ZM-3LN Baureihe: Weishaupt Monarch Brennstoff: Gas Baugröße Leistungsgröße Konstruktionsstand Ausführung: gleitend-zweistufig oder modulierend Ausführung: LowNO (multiflam®) 3.2 Fabriknummer Die Fabriknummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Fabr.-Nr. 10-104 83289001 1/2018-03 Sjo...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappen Die Luftklappen regulieren die Luftmenge für die Verbrennung. Der Feuerungsma- nager steuert über einen Stellantrieb die Luftklappen. Bei Brennerstillstand schlie- ßen die Luftklappen automatisch. Dadurch wird die Auskühlung vom Wärmeerzeu- ger reduziert.

  • Seite 12: Gaszufuhr

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.3.2 Gaszufuhr Gaskugelhahn 1 Der Gaskugelhahn öffnet und sperrt die Gaszufuhr. Gasfilter 2 Der Gasfilter schützt die nachfolgende Armatur vor Fremdkörper. Druckregler 3 Der Druckregler reduziert den Anschlussdruck und gewährleistet einen konstanten Einstelldruck.
  • Seite 13 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung Überwachung Ventilhub Bei einem Gasdoppelventil vom Typ VGD (ab DN 125) sind die Stellantriebe SKP15 mit Endschalter ausgestattet. Die Endschalter überwachen den Ventilhub und sind mit der Spannungsversorgung von Stellantrieb V2 in Reihe geschaltet. Bei Brennerstart werden die Endschalter ca. 25 Sekunden über ein Zeitrelais über- brückt.

  • Seite 14: Elektrische Teile

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf, überwacht die Flamme und kommuniziert mit allen beteiligten Komponenten. Anzeige- und Bedieneinheit (ABE) Über die ABE werden die betriebsbedingten Werte und Parameter vom Feue- rungsmanager angezeigt und geändert.

  • Seite 15: Technische Daten

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten PIN 2009/142/EC CE 0085 BU 0359 PIN 2014/68/EU Z-IS-TAF-MUC-10-05-2652159-019 Grundlegende Normen EN 676:2008 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start max 255 W...

  • Seite 16: Emissionen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.4.5 Emissionen Abgas Der Brenner entspricht nach EN 676 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A) Unsicherheit K...

  • Seite 17: Leistung

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Erdgas 500 … 4500 kW Flüssiggas 500 … 4500 kW Flammkopf WM30/2+3-3LN Arbeitsfeld Arbeitsfeld nach EN 676. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 0 m über NN. Bei Aufstellhöhen über 0 m ergibt sich eine Leistungsreduzierung von ca. 1 % pro 100 m.

  • Seite 18: Abmessungen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung 3.4.7 Abmessungen Brenner 148 mm 268 mm 8 mm 319 mm 1166 mm 1 480 mm ohne Flammkopfverlängerung 630 mm bei Flammkopfverlängerung (150 mm) 780 mm bei Flammkopfverlängerung (300 mm) 18-104 83289001 1/2018-03 Sjo...

  • Seite 19: Gewicht

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 3 Produktbeschreibung Mischeinrichtung 3.4.8 Gewicht ca. 184 kg 19-104 83289001 1/2018-03 Sjo...

  • Seite 20: Montage

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für den Schwenkbereich ausreicht [Kap. 3.4.7]. die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 21: Flammkopfverlängerung Einstellen (Optional)

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 4 Montage 4.1.1 Flammkopfverlängerung einstellen (optional) Gesamtlänge 2 prüfen und ggf. einstellen. Verlängerung 150 mm 300 mm Gesamtlänge 623 mm (±1) 773 mm (±1) Sechskantmuttern 1 lösen. Flammrohr verschieben bis die Gesamtlänge am Maß 2 erreicht ist. Flammrohr zentrieren, dazu den Abstand an mindestens 3 Stellen (je um 120°...

  • Seite 22: Brenner Montieren

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 4 Montage 4.2 Brenner montieren Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften vom SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be-...
  • Seite 23 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 4 Montage Brenner mit geeigneter Hebevorrichtung anheben und mit Schwenkbolzen 1 am Schwenkflansch montieren, dabei Schwenkrichtung beachten. Leitungen für Zündung und Ionisation in das Brennergehäuse legen, Brenner schließen und mit Hutmutter 2 befestigen. Schaurohrdeckel abnehmen.

  • Seite 24: Installation

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation 5 Installation 5.1 Gasversorgung Explosionsgefahr durch ausströmendes Gas Eine Zündquelle kann ein Gas-Luft-Gemisch zur Explosion bringen. Gasversorgung sorgfältig installieren. Alle Sicherheitshinweise beachten. GEFAHR Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten.
  • Seite 25 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation Klemmkasten Der Klemmkasten wird mit den Flanschschrauben der entsprechenden Armatur montiert. 25-104 83289001 1/2018-03 Sjo...

  • Seite 26: Armatur Genippelt

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation 5.1.1 Armatur genippelt Armatur montieren Armatur spannungsfrei montieren. Trennstelle zwischen Gasdoppelventil und Gaskugelhahn installieren. Kesseltür bleibt trotz installierter Gasarmatur aufschwenkbar. Hochdruck Beispiel Niederdruck Beispiel 1 Gasdoppelventil 2 Gasdruckwächter-max (optional) 3 Gasfilter 4 Gaskugelhahn 5 Druckregler...

  • Seite 27: Armatur Geflanscht

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation 5.1.2 Armatur geflanscht Anbausituation VGD (ab DN 125) Stellantriebe mit Anschlüsse nach vorne montieren. Zwischenstecker montieren. Steckersockel 1 muss am Stellantrieb Ventil 1 (Eingangsseite) eingesteckt sein. Für Rechtsanbau Zündgasplatte 2 und Druckwächterplatte 3 tauschen. 27-104 83289001 1/2018-03 Sjo...
  • Seite 28 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation Armatur montieren Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An- ziehen der Flanschschrauben beheben. Flanschdichtungen auf richtigen Sitz prüfen. Schrauben gleichmäßig über Kreuz anziehen. Hochdruck Beispiel Niederdruck Beispiel 1 Gasdoppelventil 2 Gasdruckwächter-max (optional) 3 Gasfilter...

  • Seite 29: Gasdruckwächter Montieren

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation 5.1.3 Gasdruckwächter montieren Verschlussstopfen an den Messstellen 1 entfernen. Beiliegende Dichtringe 2 am Gasdruckwächter-min 3 und Gasdruckwächter- Dichtheitskontrolle 4 einlegen, dabei auf saubere Dichtflächen achten. Gasdruckwächter am Gasdoppelventil befestigen. W-MF 5.1.4 Gaszuleitung auf Dichtheit prüfen und entlüften Nur das Gasversorgungsunternehmen (GVU) oder ein Vertragsinstallationsunter- nehmen darf die Gaszuleitung auf Dichtheit prüfen und entlüften.

  • Seite 30: Elektroanschluss

    Gerätesicherung (T6,3H) ausgelegt sein. Erdung und Nullung nach örtlichen Vorschriften. Für die Leitungslänge gilt: Alle Leitungen maximal 100 m, als Bus-Leitung ausschließlich Weishaupt-Originalteile verwenden, Bus-Leitung als Linienstruktur installieren. Gasarmatur anschließen Beiliegenden Schaltplan beachten. Gasdoppelventil (Stecker K32 / Y2) anschließen.
  • Seite 31 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 5 Installation Brennermotor anschließen Der Motor muss thermisch und gegen Kurzschluss geschützt werden. Weishaupt empfiehlt den Einsatz von einem Motorschutzschalter. Klemmkasten am Motor öffnen. Spannungsversorgung nach beiliegendem Schaltplan anschließen, dabei Motor- drehrichtung beachten.

  • Seite 32: Bedienung

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 6 Bedienung 6 Bedienung Nähere Beschreibung, siehe Montage- und Betriebsanleitung Feuerungsmanager. Anzeige- und Bedieneinheit (ABE) 1 Drehknopf durch die Parameterstruktur navigieren; Werte ändern 2 [Enter] auswählen 3 [esc] zurückspringen/abbrechen 4 [info] zurückspringen zur Betriebsanzeige AUS-Funktion...

  • Seite 33: Inbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicher- heit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 34: Messgeräte Anschließen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Messgerät für Ionisationsstrom Ist eine Flamme vorhanden, fließt ein Ionisationsstrom. Der Ionisationsstrom wird als Flammensignal von der Anzeige- und Bedieneinheit (ABE) in Prozent angezeigt. Ionisationsstrom Anzeige Flammensignal ABE erforderlicher Mindestwert:...

  • Seite 35: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Anschlussdruck-min Zum Anschlussdruck-min den Feuerraumdruck in mbar hinzuzählen. Anschlussdruck-min für Niederdruckversorgung aus Tabelle ermitteln [Kap. 7.1.7]. Anschlussdruck-max Bei Niederdruckversorgung werden Druckregler nach EN 88-1 mit Sicherheits- membran eingesetzt.

  • Seite 36: Gasarmatur Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.3 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung Dichtheitsprüfung durchführen: vor der Inbetriebnahme, nach allen Arbeiten am Gerät. Erste Prüfphase Zweite Prüfphase Prüfdruck 100 mbar ±10 % 100 mbar ±10 % Wartezeit für Druckausgleich 5 Minuten 5 Minuten...
  • Seite 37 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme Dritte Prüfphase In der dritten Phase Armatur vom Ausgang Gasdoppelventil bis zur Dichtstelle zwi- schen Gasdrossel und Brenner prüfen. Die Prüfphase im Brennerbetrieb bei Klein- und Großlast durchführen. Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwenden.

  • Seite 38: Hochdruckregler Typ 06/1

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.4 Hochdruckregler Typ 06/1 … 09/1 und 1/1 … 5/1 prüfen Die Einstellung und Funktion der Sicherheitsventile vom Druckregelgerät müssen geprüft werden. Detaillierte Hinweise siehe Druckschrift: "Druckregelgeräte bis 4 bar" (Druck-Nr. 830012xx), "Druckregelgeräte mit Sicherheitseinrichtungen"...

  • Seite 39: Hochdruckregler Typ 5/1-25/50

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.5 Hochdruckregler Typ 5/1-25/50 … 9/1-100/150 prüfen Die Einstellung und Funktion der Sicherheitsventile vom Druckregelgerät müssen geprüft werden. Detaillierte Hinweise siehe Druckschrift: "Druckregelgeräte bis 4 bar" (Druck-Nr. 830012xx), "Druckregelgeräte mit Sicherheitseinrichtungen"...

  • Seite 40: Gasarmatur Entlüften

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.6 Gasarmatur entlüften Der Prüfbrenner darf nicht zum Entlüften der Armatur verwendet werden. Ggf. Messnippel vor Ventil 1 montieren [Kap. 7.1.3]. Messnippel öffnen und einen zugelassenen Entlüftungsschlauch anschließen. Entlüftungsschlauch ins Freie führen.

  • Seite 41: Druckregler Voreinstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.7 Druckregler voreinstellen Einstelldruck ermitteln Zum Einstelldruck den Feuerraumdruck in mbar hinzuzählen. Einstelldruck aus Tabelle ermitteln und notieren. Die Angaben Heizwert H beziehen sich auf 0 °C und 1013 mbar. Die Tabellenwerte wurden unter idealen Bedingungen ermittelt.
  • Seite 42 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme Einstelldruck voreinstellen Einstelldruckbereich der eingesetzten Belastungsfeder prüfen und ggf. austauschen [Kap. 9.17]. Gaskugelhahn 2 schließen. Verschlusskappe 1 entfernen. Druckregler entspannen. Messstelle vor Ventil 1 öffnen und Messgerät 4 anschließen. Gaskugelhahn langsam öffnen und über Prüfbrenner 3 Staudruck vor Ventil 1 ablassen.

  • Seite 43: Gas- Und Luftdruckwächter Voreinstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.1.8 Gas- und Luftdruckwächter voreinstellen Die Voreinstellung der Druckwächter gilt nur für die Inbetriebnahme. Nach der Inbe- triebnahme müssen die Druckwächter richtig eingestellt werden [Kap. 7.3]. Luftdruckwächter   ohne Drehzahlregelung ca.

  • Seite 44: Brenner Einregulieren

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.2 Brenner einregulieren Ergänzend zu diesem Kapitel die Montage- und Betriebsanleitung Feuerungsmana- ger beachten. Diese Anleitung enthält nähere Informationen über: Menüstruktur und Navigation, Parametereinstellungen, Editieren von Punkten, Funktion usw.
  • Seite 45 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 5. Zündposition prüfen Sonderpositionen wählen. Zündposition wählen. ZündPosGas wählen (Gasdrosselstellung in Zündposition). ZündPosGas prüfen (ca. 10.0 … 15.0°). ZündPosHilfs1 wählen (Hilfsantriebstellung in Zündposition). ZündPosHilfs1 prüfen (0°). Nur in Verbindung mit Frequenzumrichter Die Zünddrehzahl darf 70 % nicht überschreiten.
  • Seite 46 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 9. Gasdruckwächter-min nachstellen Verpuffungsgefahr durch abfallenden Gasanschlussdruck Flammenabriss kann zur Verpuffung führen. Gasdruckwächter-min auf 70 % vom Einstelldruck stellen. GEFAHR 10. Zwischenlastpunkte setzen Programmstopp auf deaktiviert setzen. Mit Taste [esc] auf die Anzeige mit Sonderpositionen zurückkehren.
  • Seite 47 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 11. Großlast einregulieren Beim Einregulieren die Leistungsangaben vom Kesselhersteller und das Arbeitsfeld vom Brenner beachten [Kap. 3.4.6]. Das Diagramm dient als Einstellhilfe für die Mischeinrichtung (Hilf1). Je nach Anlagenbedingungen können abweichende Werte erforderlich sein. Wird bei geöffneter Luftklappe die erforderliche Luftleistung nicht erreicht (z.
  • Seite 48 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 12. Punkt 1 neu definieren Punkt 1 im Menü Punkt anfahren, dabei Verbrennungswerte beachten. Verbrennungswerte prüfen und ggf. anpassen. Leistungszuteilung durchführen [Kap. 7.7]. Damit nach der Inbetriebnahme eine Reduzierung der MinLeistung möglich ist, Punkt 1 unter der gewünschten Kleinlast festlegen.
  • Seite 49 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 16. Kleinlast definieren Überhitzte Mittenluftabdeckung durch zu geringen Mischdruck Mittenluftabdeckung kann beschädigt werden. Der Mischdruck in Kleinlast muss mindestens 1,5 mbar über dem Feuerraum- VORSICHT druck liegen. Lastgrenzen wählen. MinLeistung wählen.

  • Seite 50: Druckwächter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.3 Druckwächter einstellen 7.3.1 Gasdruckwächter einstellen Gasdruckwächter-min einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen. Brenner in Betrieb nehmen und Großlast anfahren. Gaskugelhahn langsam schließen bis entweder: Flammensignal unter 65 % sinkt, -Gehalt im Abgas über 7 % steigt,...
  • Seite 51 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme Gasdruckwächter-Dichtheitskontrolle einstellen Brenner ausschalten. Staudruck über Prüfbrenner 2 abbauen. ) vor Ventil 1 ermitteln 1. Ruhedruck (P Brenner einschalten. Maximaler Druck bei Vorbelüftung (P ) nach Ventil 2 ermitteln 4. Schaltpunkt für den Gasdruckwächter-Dichtheitskontrolle mit nachfolgender Formel berechnen.

  • Seite 52: Luftdruckwächter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.3.2 Luftdruckwächter einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Verschlusskappe 2 am Luftdruckwächter abziehen. Druckeingang vom Druckmessgerät 3 am Luftdruckwächter anschließen. Unterdruckschlauch 4 mit einem T-Stück am Druckmessgerät anschließen. Brenner starten.

  • Seite 53: Abschließende Arbeiten

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.4 Abschließende Arbeiten Im Betrieb alle Regel-, Steuer- und Sicherheitseinrichtungen der Anlage auf Funktion prüfen und einstellen. Gasdruckmessgeräte entfernen und Messstellen schließen. Dichtheitsprüfung der Gasarmatur (dritte Prüfphase) abschließen [Kap. 7.1.3]. Verbrennungswerte und Einstellungen in Inspektionskarte und/oder Messblatt eintragen.

  • Seite 54: Verbrennung Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.5 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe(n) im entsprechenden Betriebspunkt langsam schließen, bis Verbren- nungsgrenze erreicht wird (CO-Gehalt ca. 100 ppm). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 …...

  • Seite 55: Gasdurchsatz Berechnen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.6 Gasdurchsatz berechnen Formelzeichen Erklärung Beispielwerte Betriebsvolumen [m Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt. Umrechnungsfaktor Wärmeleistung [kW] 3000 kW...

  • Seite 56: Leistungszuteilung

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 7 Inbetriebnahme 7.7 Leistungszuteilung Die Lastpunkte ordnen sich automatisch nach der Leistung ein. Eine fehlerhafte Leistungszuteilung kann zu Betriebsproblemen bei der Leistungsregelung führen. Leistung [%] für Lastpunkt mit folgender Formel bestimmen. Errechnete Leistung für Lastpunkt in Leist eintragen.

  • Seite 57: Außerbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 57-104 83289001 1/2018-03 Sjo...

  • Seite 58: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 59 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Nach jeder Wartung Gasführende Bauteile auf Dichtheit prüfen. Funktion prüfen: Verstellbare Mischeinrichtung, Zündung,...

  • Seite 60: Wartungsplan

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Abstand zum Gehäuse < 0,3 mm Einstellen [Kap. 9.13]. Gleitlager Luftklappenwelle hat Spiel Austauschen [Kap. 9.13].

  • Seite 61: Brenner Aufschwenken

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.3 Brenner aufschwenken Hinweise zur Wartung beachten [Kap. 9.1]. Schwenkbolzen 1 am Brennerflansch auf richtigen Sitz prüfen. Schaurohrdeckel abnehmen. Ionisations- und Zündleitung ausstecken. Hutmutter 2 entfernen. Brenner vorsichtig aufschwenken. 9.4 Mischeinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1].

  • Seite 62: Mischeinrichtung Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.5 Mischeinrichtung prüfen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Maße haben eine Toleranz von ± 1 mm. Montagemaße prüfen Zentrierung Flammrohr zu Mischeinrichtung prüfen. Maß L1 prüfen (Einstellbar durch Lösen der 3 Schrauben 2). Maß L2 prüfen (Gasdüsen zu Montagering).

  • Seite 63: Hauptaxialgleitlager Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.5.1 Hauptaxialgleitlager prüfen Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.4]. Wenn das Vertikale Spiel der Sekundärstauscheibe 1,2 mm überschreitet: Lagerung austauschen [Kap. 9.8]. 9.5.2 Verdrehsicherung prüfen Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.4].

  • Seite 64: Gasdüse Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.5.3 Gasdüse prüfen Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.4]. Primärgasrohr 1 messen. Sekundärgasdüse 2 messen. Bei Abweichungen zur vorhandenen Gasart, Primärgasrohr und Sekundärgasdü- se austauschen. Vorgehensweise bei allen Primärgasrohren und Sekundärgasdüsen wiederholen. Wird auf eine andere Gasart umgestellt (Erd-/Flüssiggas): Sekundärgasdüsen 2 und Primärgasrohre 1 tauschen.

  • Seite 65: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.6 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Abstand der Zündelektroden zu anderen Bauteilen, muss größer sein als die Funkenstrecke zwischen den Elektroden. Mischeinrichtung ausbauen [Kap. 9.4]. Schraube 1 lösen.

  • Seite 66: Mischeinrichtung Demontieren

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.8 Mischeinrichtung demontieren Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Mischeinrichtung ausbauen [Kap. 9.4]. Ionisationsleitung 2 ausstecken. Zündleitungen 3 ausstecken. Verdrehsicherung 4 entfernen. Mittenluftabdeckung 1 herausnehmen. Schrauben 6 entfernen und Düsenkreuz 5 abziehen. Schrauben 8 lösen und Verteilerrohre 7 entfernen. Schrauben 9 entfernen und Mischgehäuse 0 von Lageraufnahme q abziehen.

  • Seite 67: Sekundärgasrohre Einstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.9 Sekundärgasrohre einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Die Sekundärgasrohre sind in folgenden Winkelstellungen positionierbar: 0° (Werkeinstellung), 60°, 90°. Dadurch kann das Betriebsverhalten geändert werden. Bei den meisten Feuerräu- men wird mit der Werkeinstellung das beste Betriebsverhalten erzielt.

  • Seite 68: Stellantrieb-Mischeinrichtung Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.10 Stellantrieb-Mischeinrichtung aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Schaurohrdeckel abnehmen. Mutter entfernen und Antriebsgestänge 1 abziehen. Klemmschraube 2 lösen und Antriebshebel abziehen. Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 3 entfernen. Schrauben 4 entfernen.

  • Seite 69: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.11 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 1 entfernen. Klemmschraube 2 an der Kupplung lösen. Schrauben 3 entfernen. Stellantrieb von der Kupplung abziehen. Einbau Stellantrieb in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der Scheibenfeder achten.

  • Seite 70: Luftregeleinrichtung Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.12 Luftregeleinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Stellantrieb-Luftklappe entfernen [Kap. 9.11]. Ansauggitter 2 entfernen. Luftregeleinrichtung 1 entfernen. 70-104 83289001 1/2018-03 Sjo...

  • Seite 71: Luftregeleinrichtung Einstellen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.13 Luftregeleinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Ansauggitter entfernen [Kap. 9.12]. Luftregeleinrichtung ggf. ausbauen [Kap. 9.12]. Luftklappen einstellen Im Bereich der Luftregelung dürfen nur Schrauben mit Schraubensicherung ver- wendet werden.

  • Seite 72: Stellantrieb-Gasdrossel Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.14 Stellantrieb-Gasdrossel aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 3 entfernen. Schauglas 1 entfernen – oder – wenn der Stellantrieb nicht auf 0° steht, Stop- fen 2 entfernen.

  • Seite 73: Gebläserad Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.15 Gebläserad ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Bei der Montage vom Gebläserad darf nur eine Schraube mit Schraubensicherung verwendet werden. Das Gebläserad ist mit einer Schraube M8 x 30 LH Linksgewinde mit der Motor- welle verbunden.

  • Seite 74: Position Einlaufdüse Prüfen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.16 Position Einlaufdüse prüfen Schaurohrdeckel abnehmen. Sichtprüfung durch Schaurohrdeckelöffnung durchführen. Pfeil an Einlaufdüse 2 muss nach oben zeigen. 74-104 83289001 1/2018-03 Sjo...

  • Seite 75: Belastungsfeder Am Druckregler Austauschen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 9 Wartung 9.17 Belastungsfeder am Druckregler austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Reicht der Einstelldruckbereich der eingesetzten Feder im Druckregler nicht aus, kann der Federtyp gewechselt werden. Niederdruckregler Verschlusskappe 2 entfernen. Verstellspindel 1 gegen den Uhrzeigersinn drehen.

  • Seite 76: Fehlersuche

    Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. Weitere Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden. Fehlercode auslesen und entsprechend der Fehlermeldung verfahren, siehe Montage- und Betriebsanleitung Feuerungsmanager. 76-104...

  • Seite 77: Störung

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 10 Fehlersuche 10.1.2 Störung Bei einer Störung führt der Feuerungsmanager eine Störabschaltung durch und verriegelt den Brenner. In der Anzeige- und Bedieneinheit erscheint abwechselnd das Abschaltverhalten und der diagnostizierte Fehler als Klartextanzeige. Beispiel Luftdruck ist Störabschaltung...

  • Seite 78: Fehler Beheben

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Brennermotor läuft nicht keine Spannung Spannungsversorgung prüfen. Überstromrelais oder Motorschutzschal- Einstellung prüfen. ter hat ausgelöst Motorschütz defekt Motorschütz austauschen.
  • Seite 79 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Brennstoffventil schließt nicht Schmutzkörper im Brennstoffventil Brennstoffventil austauschen. dicht starke Vibrationen am Gehäuse Gebläserad hat Unwucht oder ist be- Gebläserad prüfen, ggf.

  • Seite 80: Technische Unterlagen

    Punkt 5.1.1, Tab. 4 (EN 676) angegebenen Prüfgase verwendet und die unter Punkt 5.1.2, Tab. 5 (EN 676) genannten minimalen Prüfdrücke ermittelt. Da Weishaupt Gas- und Zweistoffbrenner diese Anforderungen vollumfänglich er- füllen, werden bei der Kennzeichnung vom Brenner nach Punkt 6.2 (EN 676) auf dem Geräteschild die Gerätekategorie sowie die verwendeten Prüfgase mit dem...
  • Seite 81 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu I2R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck mbar AL (Albania) G 20 AT (Austria) G 20 BA (Bosnia) G 20 BE (Belgium) I2E+, I2N, I2E(R)B G 20 + G 25 Druckpaar 20 / 25...
  • Seite 82 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu I3R Bestimmungsland Gerätekategorie Gasart Anschlussdruck mbar AL (Albania) I3+, I3P, I3B G 30 + G 31 Druckpaar 28 - 30 / 37 AT (Austria) I3B/P, I3P G 30 + G 31 BA (Bosnia)
  • Seite 83 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu II2R/3R Bestimmungsland Gerätekategorie Gasart Anschlussdruck Gasart Anschlussdruck mbar mbar AL (Albania) II2H3+, II2H3P G 20 G 31 AT (Austria) II2H3B/P, II2H3P G 20 G 30 + G 31 BA (Bosnia) II2H3B/P...

  • Seite 84: Projektierung

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 12 Projektierung 12 Projektierung 12.1 Abgasanlage Bei der Ausführung der Abgasanlage Infoblatt Nr. 32 "Anforderungen an Abgasan- lagen" vom BDH beachten, siehe www.bdh-koeln.de. 84-104 83289001 1/2018-03 Sjo...

  • Seite 85: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 12 Projektierung 12.2 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für gasförmige Brennstoffe nach EN 676: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU, als Komponente einer Industrielle Thermoprozessanlagen entsprechend EN 746-2, an Dampf- und Heißwasser-Wasserrohrkessel entsprechend EN 12952-8.

  • Seite 86: Ersatzteile

    Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 13 Ersatzteile 1.01 1.06 1.03 1.05 1.07 1.10 1.04 1.02 1.09 1.08 1.21 1.11 1.12 1.15 1.17 1.15 1.20 1.22 1.19 1.16 1.18 1.16 1.13 1.14 86-104 83289001 1/2018-03 Sjo...
  • Seite 87 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Schaurohrdeckel komplett 211 314 01 02 2 – Schraube M6 x 12 DIN 7984 402 398 – Scheibe 20 x 6,3 x 2 211 153 01 21 7 –...
  • Seite 88 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 2.05 2.03 2.04 2.01 2.30 2.09 2.06 2.08 2.31 2.29 2.10 2.07 2.32 2.02 2.33 2.11 2.32 2.16 2.17 2.18 2.20 2.20 2.19 2.20 2.20 2.20 2.20 2.13 2.28 2.14...
  • Seite 89 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor WM-D132/210-2/14K0 380-415V 50Hz 215 316 07 01 0 mit Stern-Dreieck-Kombination 2.02 Stern-Dreieck-Kombination YDRT2026-M 217 313 07 43 2 – Leistungsschütz 3RT2026 230V 50/60Hz 703 110 –...
  • Seite 90 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 3.01 3.11 3.02* 3.08 3.12 3.06 3.04 3.07 3.03 3.05 3.10 3.10 3.09 3.13 3.21 3.15 3.14 3.22 3.19 3.23 3.20 3.26 3.24 3.16 3.20 3.18 3.23 3.25 3.18 3.26...
  • Seite 91 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Flammrohr kpl. WM-G(L)30/1-3LN+4LN 217 316 14 01 2 3.02 Verlängerungsrohr – 150 mm* 217 314 14 11 2 – 300 mm* 217 314 14 12 2 3.03 Stellantrieb SQM48.497 B9 WH 20Nm 651 503...
  • Seite 92 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 3.01 3.11 3.02* 3.08 3.12 3.06 3.04 3.07 3.03 3.05 3.10 3.10 3.09 3.13 3.21 3.15 3.14 3.22 3.19 3.23 3.20 3.26 3.24 3.16 3.20 3.18 3.23 3.25 3.18 3.26...
  • Seite 93 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.27 Mittenluftabdeckung – Erdgas (Standard) 217 316 14 11 2 – Erdgas (150 mm verlängert)* 217 316 14 37 2 – Erdgas (300 mm verlängert)* 217 316 14 39 2 –...
  • Seite 94 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 4.01 4.02 4.04 4.03 4.06 4.07 4.05 4.04 4.08 4.09 94-104 83289001 1/2018-03 Sjo...
  • Seite 95 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Stiftschraube M16Fo x 120 FL DIN 939 421 040 4.02 Dichtung 92 x 200 x 2 Gummikork 151 907 00 01 7 4.03 Gasdrossel DN 80 W-FM vormontiert 217 505 25 02 2 4.04...
  • Seite 96 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 5.08 5.05 5.06 5.07 5.21 5.04 5.10 5.03 5.09 5.05 5.01 5.11 5.12 5.02 5.15 5.13 5.14 5.16 5.18 5.17 5.19 5.20 96-104 83289001 1/2018-03 Sjo...
  • Seite 97 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 ABE für W-FM 100/200 – Westeuropa 1 (GB, D, F, I, E, P) 600 439 – Westeuropa 2 (GB, NL, DK, S, N, FIN) 600 440 –...
  • Seite 98 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile 5.08 5.05 5.06 5.07 5.21 5.04 5.10 5.03 5.09 5.05 5.01 5.11 5.12 5.02 5.15 5.13 5.14 5.16 5.18 5.17 5.19 5.20 98-104 83289001 1/2018-03 Sjo...
  • Seite 99 Montage- und Betriebsanleitung Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.21 W-FM Stecker – X3-01 Motor ein 716 300 – X3-02 Luftdruckwächter 716 301 – X3-03 Endschalter Brennerflansch 716 302 – X3-04 Netz und Sicherheitskette 716 303 –...
