Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

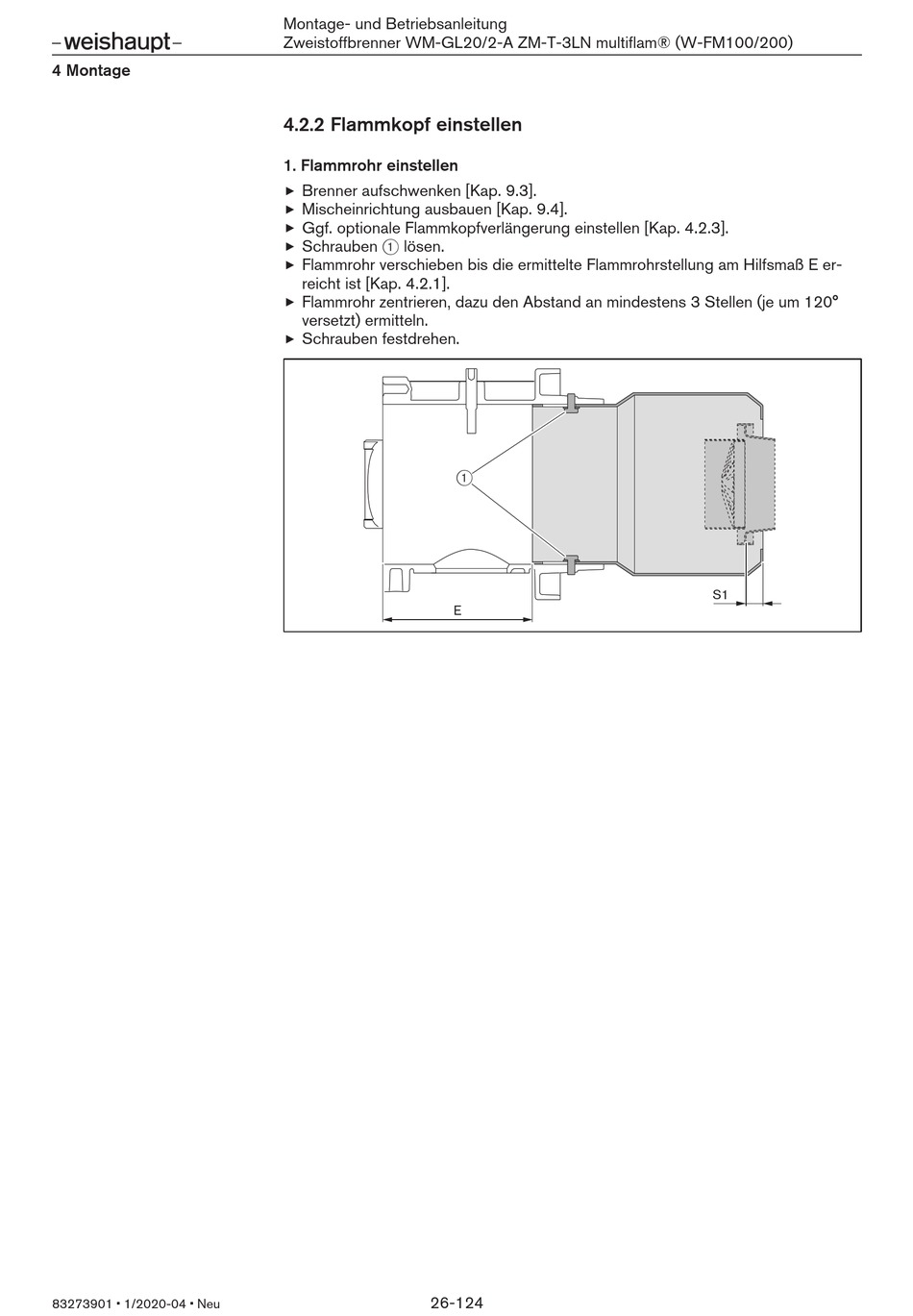

4.2.2 Flammkopf einstellen

1. Flammrohr einstellen
Brenner aufschwenken [Kap. 9.3].
Mischeinrichtung ausbauen [Kap. 9.4].
Ggf. optionale Flammkopfverlängerung einstellen [Kap. 4.2.3].
Schrauben 1 lösen.
Flammrohr verschieben bis die ermittelte Flammrohrstellung am Hilfsmaß E er-
reicht ist [Kap. 4.2.1].
Flammrohr zentrieren, dazu den Abstand an mindestens 3 Stellen (je um 120°
versetzt) ermitteln.
Schrauben festdrehen.
E
26-124
1
S1
