Weishaupt WM-GL20/2-A ZM-T-3LN multiflam Montage- Und Betriebsanleitung Seite 80

9 Wartung
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

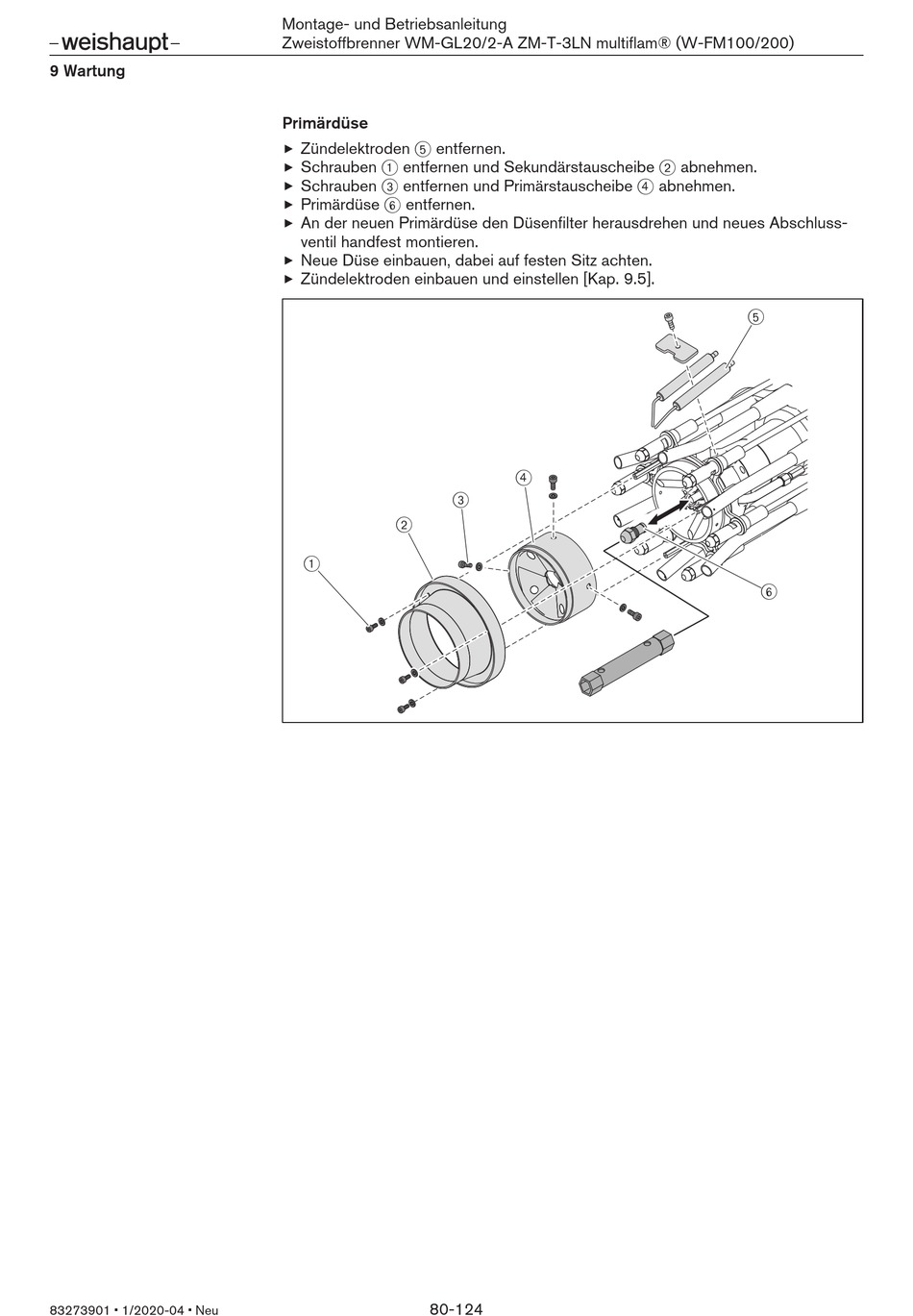

Primärdüse
Zündelektroden 5 entfernen.
Schrauben 1 entfernen und Sekundärstauscheibe 2 abnehmen.
Schrauben 3 entfernen und Primärstauscheibe 4 abnehmen.
Primärdüse 6 entfernen.
An der neuen Primärdüse den Düsenfilter herausdrehen und neues Abschluss-
ventil handfest montieren.
Neue Düse einbauen, dabei auf festen Sitz achten.
Zündelektroden einbauen und einstellen [Kap. 9.5].
3
2
1
80-124
4
5
6
