3 Produktbeschreibung
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

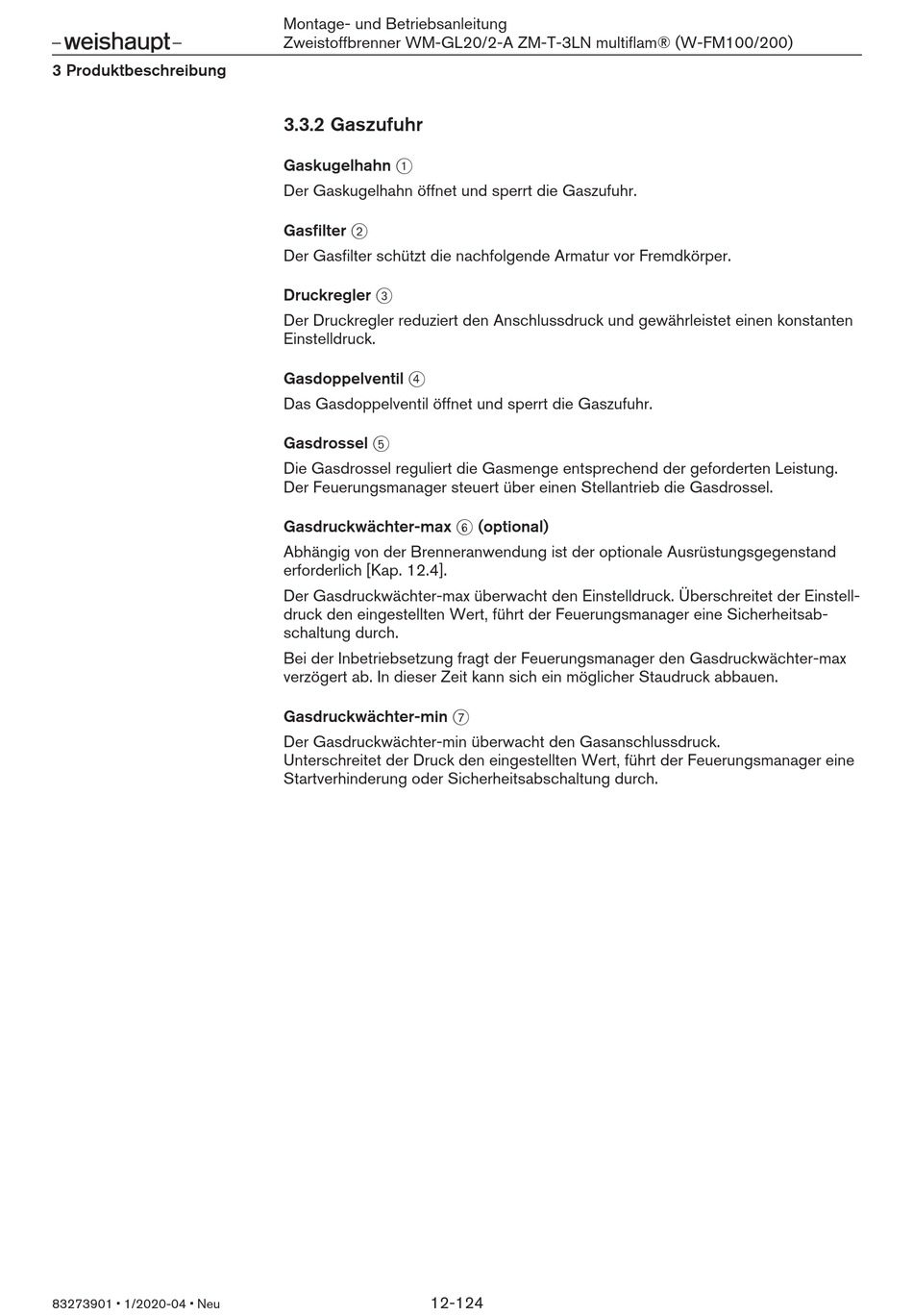

3.3.2 Gaszufuhr

Gaskugelhahn 1
Der Gaskugelhahn öffnet und sperrt die Gaszufuhr.
Gasfilter 2
Der Gasfilter schützt die nachfolgende Armatur vor Fremdkörper.
Druckregler 3
Der Druckregler reduziert den Anschlussdruck und gewährleistet einen konstanten
Einstelldruck.
Gasdoppelventil 4
Das Gasdoppelventil öffnet und sperrt die Gaszufuhr.
Gasdrossel 5
Die Gasdrossel reguliert die Gasmenge entsprechend der geforderten Leistung.
Der Feuerungsmanager steuert über einen Stellantrieb die Gasdrossel.
Gasdruckwächter-max 6 (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 12.4].
Der Gasdruckwächter-max überwacht den Einstelldruck. Überschreitet der Einstell-
druck den eingestellten Wert, führt der Feuerungsmanager eine Sicherheitsab-
schaltung durch.
Bei der Inbetriebsetzung fragt der Feuerungsmanager den Gasdruckwächter-max
verzögert ab. In dieser Zeit kann sich ein möglicher Staudruck abbauen.
Gasdruckwächter-min 7
Der Gasdruckwächter-min überwacht den Gasanschlussdruck.
Unterschreitet der Druck den eingestellten Wert, führt der Feuerungsmanager eine
Startverhinderung oder Sicherheitsabschaltung durch.
