Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

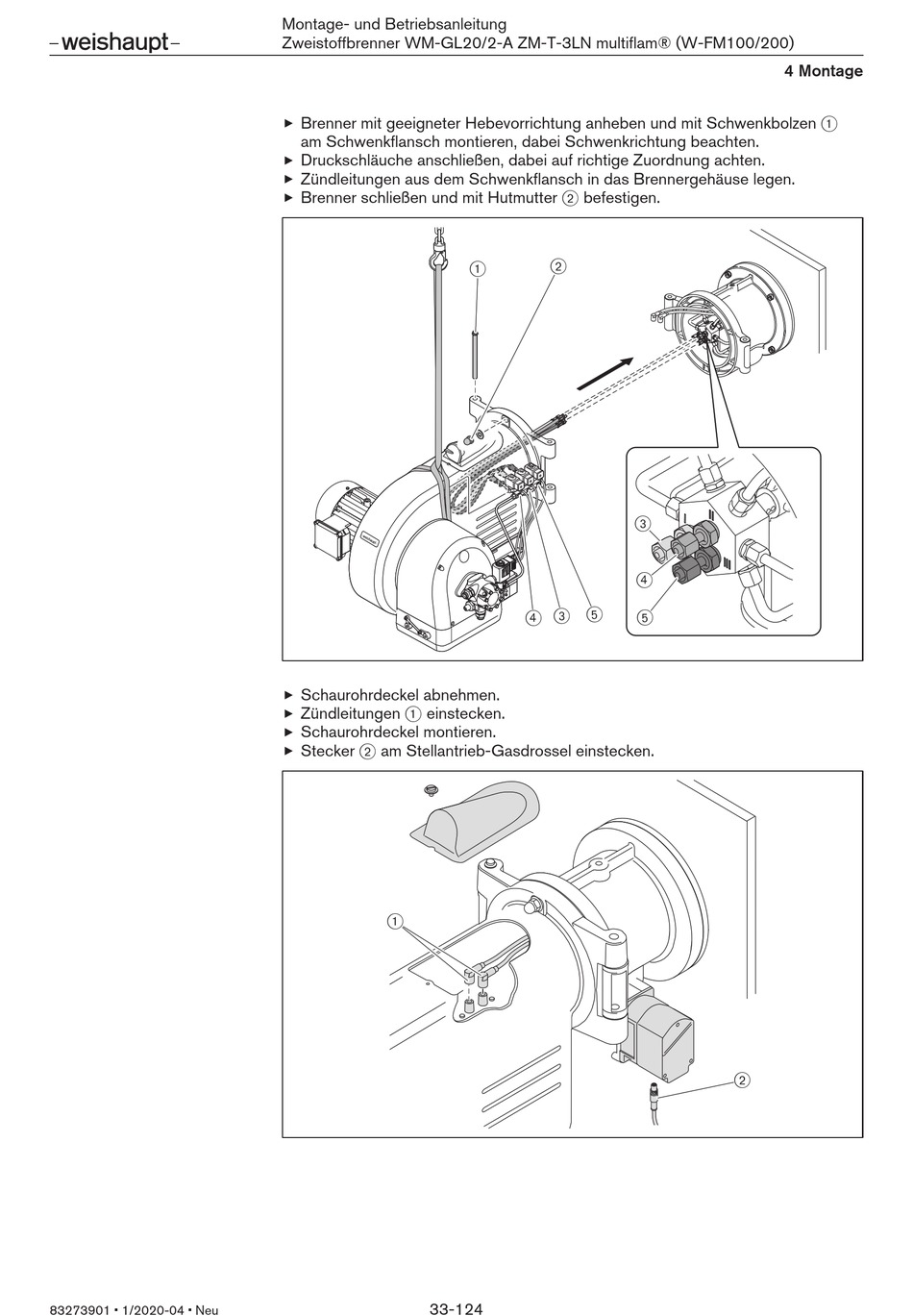

Brenner mit geeigneter Hebevorrichtung anheben und mit Schwenkbolzen 1
am Schwenkflansch montieren, dabei Schwenkrichtung beachten.
Druckschläuche anschließen, dabei auf richtige Zuordnung achten.
Zündleitungen aus dem Schwenkflansch in das Brennergehäuse legen.
Brenner schließen und mit Hutmutter 2 befestigen.
Schaurohrdeckel abnehmen.
Zündleitungen 1 einstecken.
Schaurohrdeckel montieren.
Stecker 2 am Stellantrieb-Gasdrossel einstecken.
1
33-124
2
1
3
4
5
3
5
4
4 Montage
2
