5.6.4 Anschlussarbeiten externe Anschlüsse

5.6.4.1 Anschluss des Signalkabels eines Feuchtesensors "A1" (Betrieb mit internem Regler)

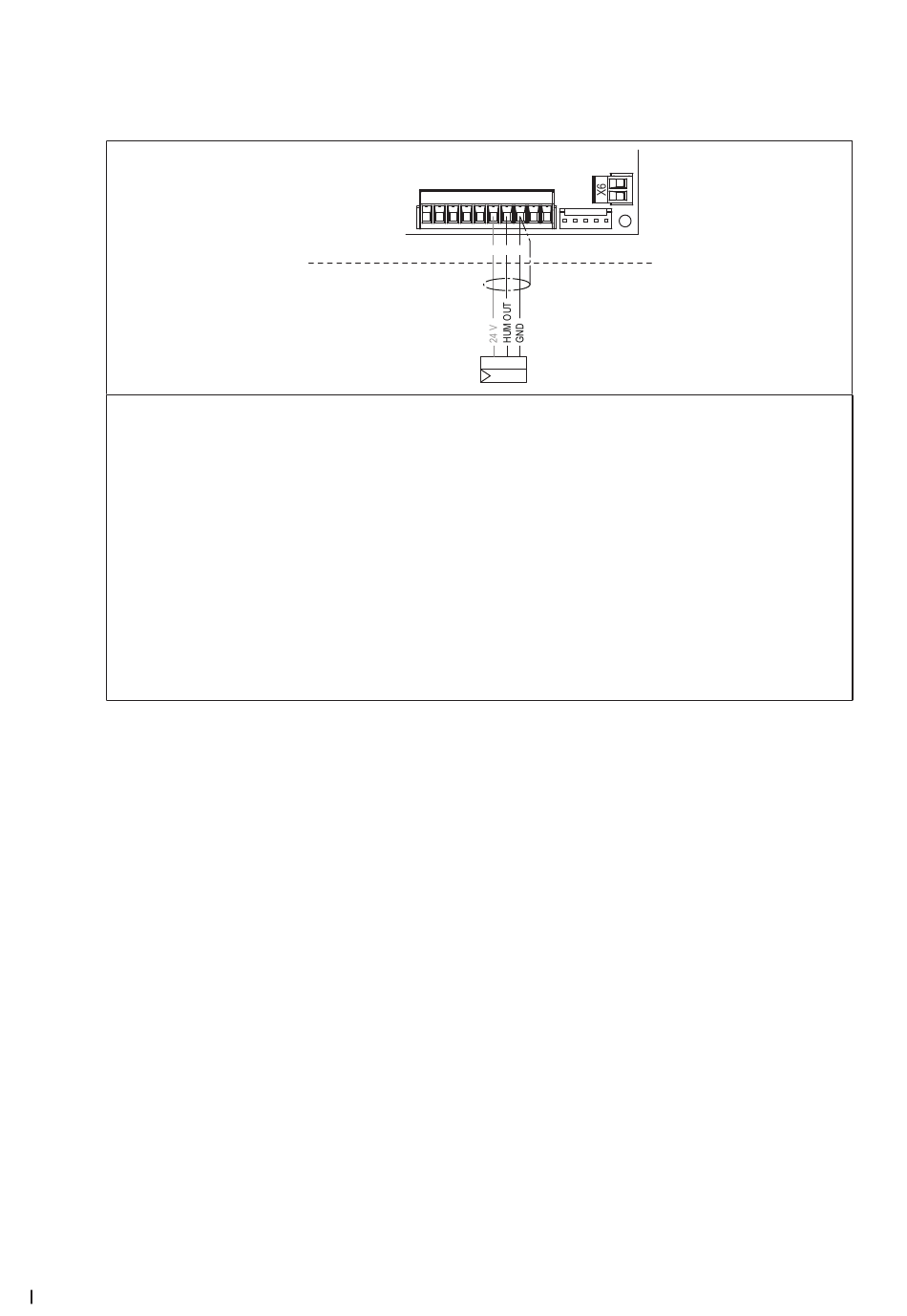

Das Signalkabel eines Feuchtersensors "A1" wird gemäss dem Elektroschema an die Klemmen
"7" (+) und "8" (–) des Klemmenblocks "X1" auf der Steuerplatine im Steuerkasten des Condair RM
angeschlossen.
Hinweis: Sofern der Feuchtesensor mit 24 V von der Steuerplatine gespiesen werden soll, muss
der 24 V Eingang des Feuchtesensors mit der Klemme "6" (24 V Ausgang) des Klemmenblocks "X1"
verbunden werden.
Folgende Sensorsignale werden unterstützt: 0-5V, 1-5V, 0-10V, 2-10V, 0-20V, 0-16V, 3-16V, 0-20mA
und 4-20mA.
Hinweis: Die Feuchteregelung muss über die Steuersoftware entsprechend konfiguriert werden.
Falls ein abgeschirmtes Kabel verwendet wird, ist die Abschirmung an die Klemme "GND" anzu-
schliessen.
Achtung! Wird die Abschirmung des Regelsignals bauseits an ein Potential oder an einen Schutzleiter
angeschlossen, darf sie nicht an Klemme "GND" angeschlossen werden.
40 Montage- und Installationsarbeiten
Condair RM
A1
X1
X5
6 7 8
24V + –
Y
